Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | AI 4xI 2-/4-wire ST |
| Input analog | 4 input diferensial |
| Rentang input | 0 hingga 20 mA; -20 mA hingga +20 mA; 4 mA hingga 20 mA |
| Resolusi | Hingga 16 bit termasuk tanda |
| Tegangan catu nominal | 24 V DC |
| Rentang catu yang diizinkan | 19.2 V hingga 28.8 V DC |
| Waktu konversi per kanal | 180 / 60 / 50 ms |
| BaseUnit | BU type A0, A1 |
Aplikasi
- Akuisisi sinyal arus: Mengukur sinyal arus dari transduser 2-kawat dan 4-kawat melalui input analog diferensialnya.
Fitur Utama
- Kanal input analog: 4 input arus analog diferensial mendukung transduser 2-kawat dan 4-kawat.
- Rentang input yang didukung: Rentang input adalah 0 hingga 20 mA, -20 mA hingga +20 mA, dan 4 mA hingga 20 mA.
- Resolusi dan konversi: Resolusi hingga 16 bit termasuk tanda; waktu konversi per kanal adalah 180 / 60 / 50 ms.
- Catu dan output enkoder: Tegangan catu nominal adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V. Catu enkoder 24 V memiliki perlindungan hubung singkat.
- Diagnosis dan isolasi: Modul memiliki alarm diagnosis, pemantauan tegangan catu, deteksi putus kabel pada 4 mA hingga 20 mA, diagnosis kesalahan grup dan keluar batas atas/bawah rentang, serta isolasi antara kanal dan bus backplane.

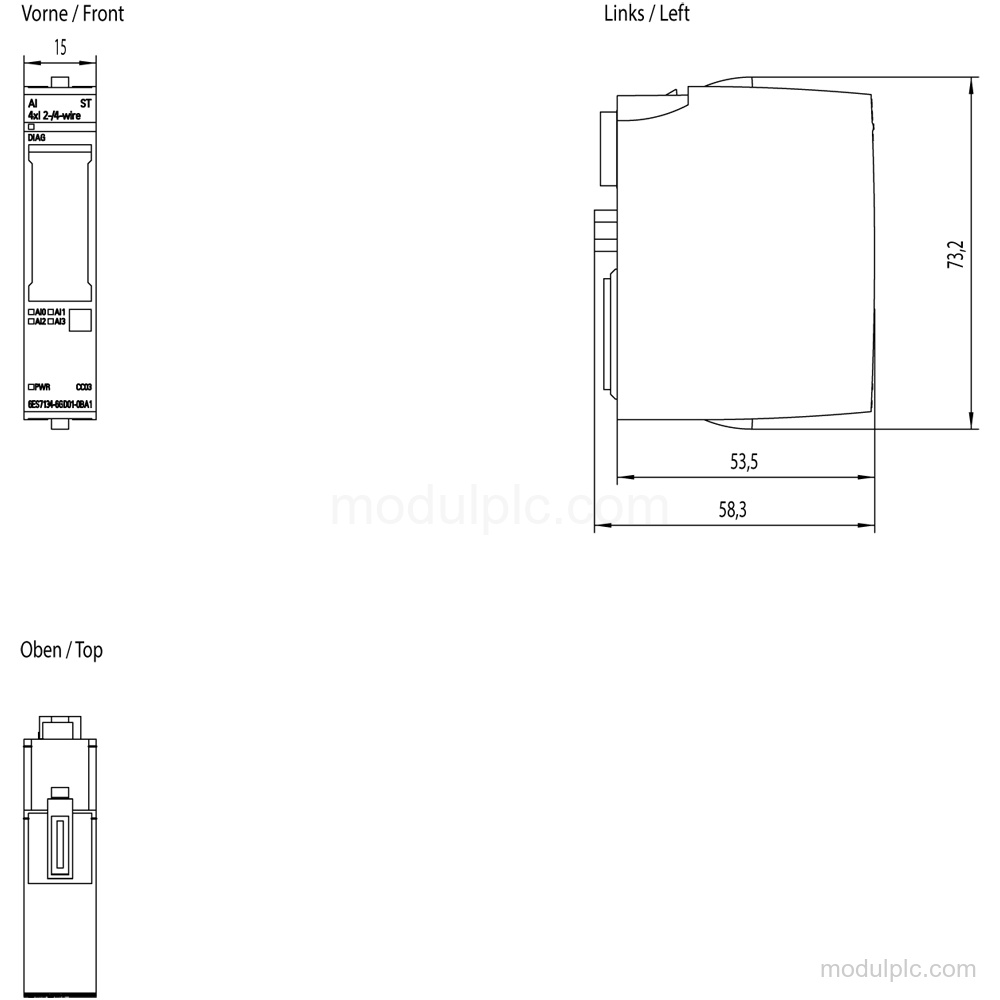

- BaseUnit dan dimensi: Modul sesuai untuk BU type A0, A1 dan mendukung koneksi 2-kawat serta 4-kawat. Dimensinya lebar 15 mm, tinggi 73 mm, dan kedalaman 58 mm.
Pertanyaan yang Sering Diajukan
1. Apa jenis modul Siemens 6ES7134-6GD01-0BA1?

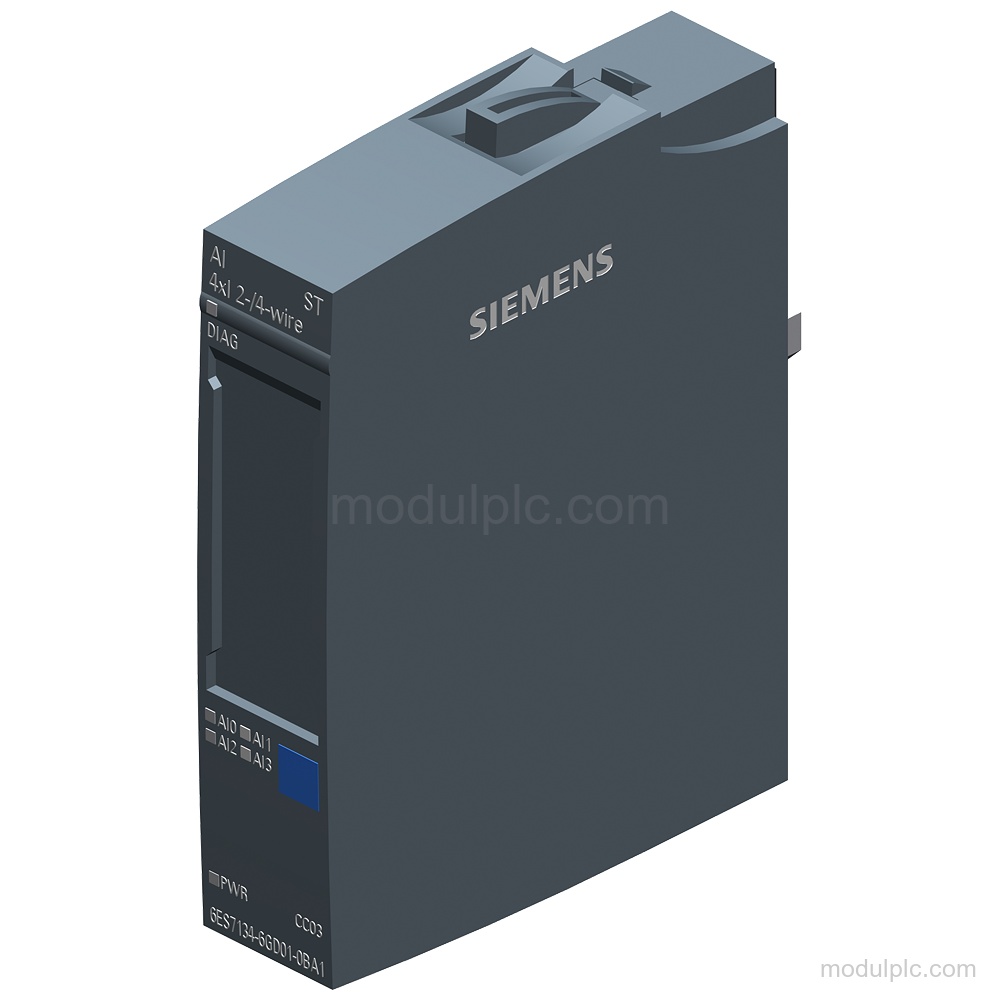

Modul ini adalah modul input analog SIMATIC ET 200SP AI 4xI 2-/4-wire ST dengan 4 input arus analog diferensial.
2. Rentang arus apa yang didukung modul ini?
Modul ini mendukung rentang input 0 hingga 20 mA, -20 mA hingga +20 mA, dan 4 mA hingga 20 mA.
3. Berapa resolusi yang tersedia?
Resolusi dengan rentang lebih adalah hingga 16 bit termasuk tanda.
4. Berapa tegangan catu yang diperlukan?
Tegangan catu nominal adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC.
5. BaseUnit dan koneksi apa yang didukung?
Modul ini sesuai untuk BU type A0 dan A1 serta mendukung koneksi 2-kawat dan 4-kawat.
