Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | AI 8xU BA |
| Input analog | 8; Single-ended |
| Rentang input tegangan | 0 hingga +10 V; -10 V hingga +10 V |
| Resolusi | 16 bit termasuk tanda |
| Tegangan suplai nominal | 24 V DC |
| Rentang suplai yang diizinkan | 19.2 V hingga 28.8 V |
| Diagnostik | Diagnostik modul; alarm diagnostik; kesalahan grup; overflow/underflow per modul |
| BaseUnit | BU type A0, A1 |
Aplikasi
- Pengukuran tegangan: Mendukung pengukuran tegangan melalui 8 input tegangan analog.
- Koneksi enkoder sinyal: Mendukung koneksi enkoder sinyal untuk pengukuran tegangan.
Fitur Utama
- Input tegangan analog: Memiliki 8 kanal input analog single-ended untuk pengukuran tegangan, dengan dukungan rentang input 0 hingga +10 V dan -10 V hingga +10 V.
- Resolusi dan waktu konversi: Menyediakan resolusi hingga 16 bit termasuk tanda; waktu konversi per kanal adalah 180 / 60 / 50 / 0.625 (67.5 / 22.5 / 18.75) ms.
- Diagnostik modul: Memiliki fungsi diagnostik, alarm diagnostik, pemantauan tegangan suplai, deteksi kesalahan grup, deteksi overflow/underflow per modul, serta LED DIAG hijau/merah.
- Suplai dan isolasi: Menggunakan suplai nominal 24 V DC dengan rentang yang diizinkan 19.2 V hingga 28.8 V, perlindungan polaritas terbalik, serta pemisahan elektris dari bus backplane.

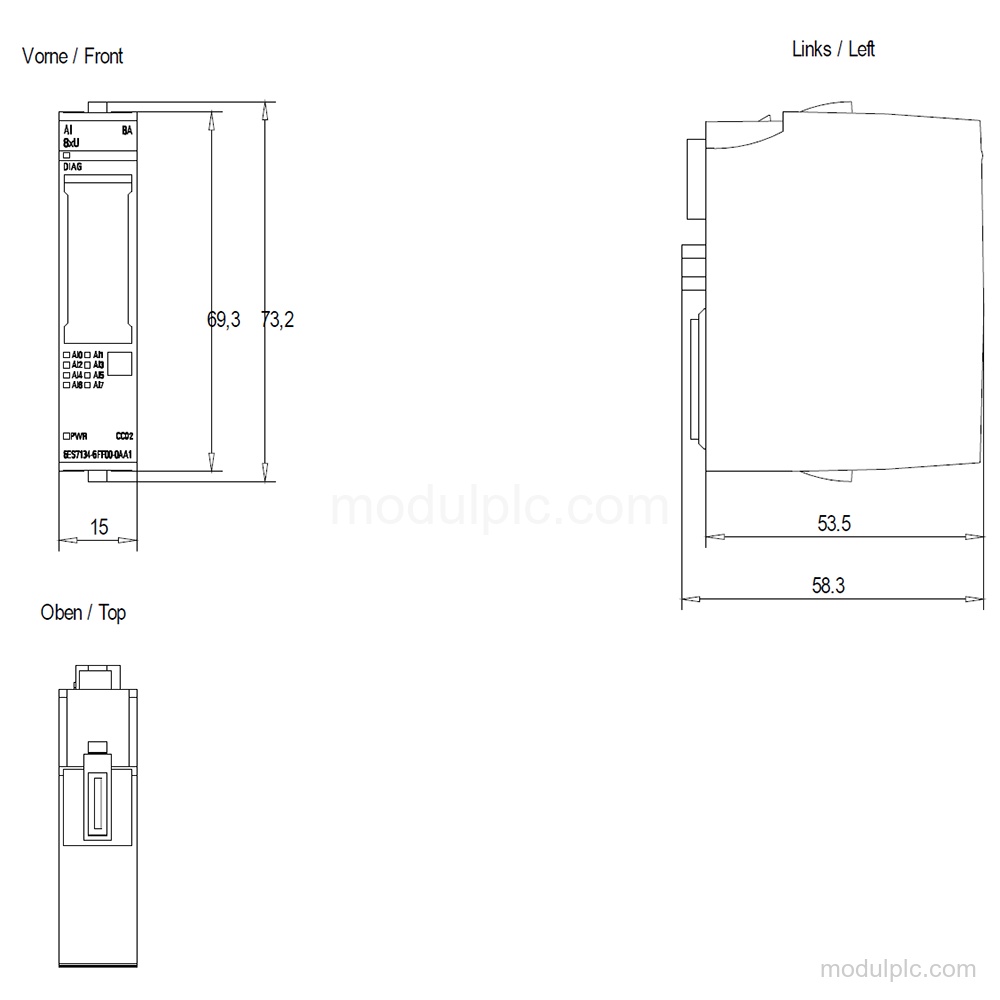

- Instalasi dan dimensi: Mendukung BU type A0, A1 untuk koneksi 1-wire dan 2-wire; dimensinya lebar 15 mm, tinggi 73 mm, dan dalam 58 mm.
Pertanyaan yang Sering Diajukan
1. Berapa banyak input analog yang dimiliki Siemens 6ES7134-6FF00-0AA1?
Modul ini memiliki 8 input analog single-ended untuk pengukuran tegangan.
2. Rentang input tegangan apa yang didukung modul ini?
Modul ini mendukung rentang input 0 hingga +10 V dan -10 V hingga +10 V.
3. Berapa resolusi yang disediakan AI 8xU BA?
Modul ini menyediakan resolusi hingga 16 bit termasuk tanda.
4. Diagnostik apa yang tersedia pada modul?
Modul ini memiliki diagnostik modul, alarm diagnostik, pemantauan tegangan suplai, deteksi kesalahan grup, deteksi overflow/underflow per modul, serta LED DIAG hijau/merah.
