Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe modul | Modul relay sinyal, RQ CO 4x24VDC/2A ST |
| Kanal output digital | 4 |
| Tipe output | Relay; output digital yang dapat diparameterkan |
| Tegangan suplai nominal | 24 V DC |
| Tegangan suplai yang diizinkan | 19.2 V hingga 28.8 V DC |
| Arus maksimum per kanal | 2 A |
| Arus maksimum per modul | 8 A |
| Frekuensi switching maksimum dengan beban resistif | 2 Hz |
| BaseUnit | BU type A0 |
| Diagnostik modul | Pemantauan tegangan suplai; alarm diagnostik; LED DIAG hijau/merah |
| Isolasi listrik | Antara kanal, bus backplane, dan catu daya elektronik |
Aplikasi

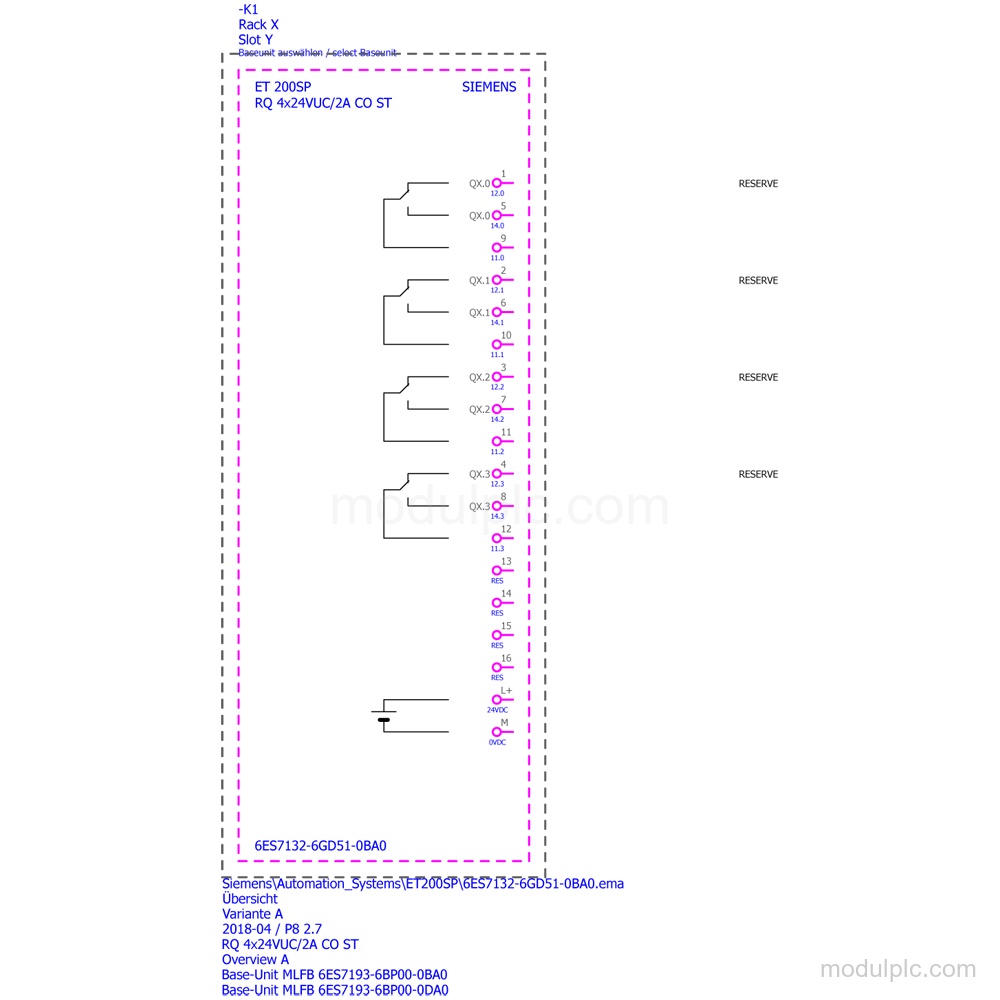

- Switching output relay: Output relay melakukan switching beban terhubung melalui 4 kontak changeover.
- Output nilai pengganti: Nilai pengganti dapat dihubungkan untuk operasi output.
- Kontrol beban redundan: Dua output dapat di-switch secara paralel untuk kontrol redundan suatu beban.
Fitur Utama
- Modul relay sinyal: Tipe produk RQ CO 4x24VDC/2A ST dengan 4 output relay dan 4 kontak changeover.
- Kanal output digital: 4 output digital yang dapat diparameterkan mendukung operasi current-sinking dan current-sourcing.
- Tegangan suplai: Tegangan suplai nominal adalah 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V dan perlindungan polaritas terbalik.
- Kapasitas switching kontak: Kapasitas switching dengan beban resistif maksimum 2 A; arus switching minimum 1 mA pada 5 V DC.
- Diagnostik dan isolasi: Modul memiliki pemantauan tegangan suplai, alarm diagnostik, nilai pengganti, serta isolasi listrik antara kanal dan bus backplane.
- Pemasangan dan BaseUnit: Modul cocok untuk BU type A0 dan mendukung pemasangan horizontal atau vertikal dengan batas arus modul yang bergantung pada suhu.
Pertanyaan yang Sering Diajukan

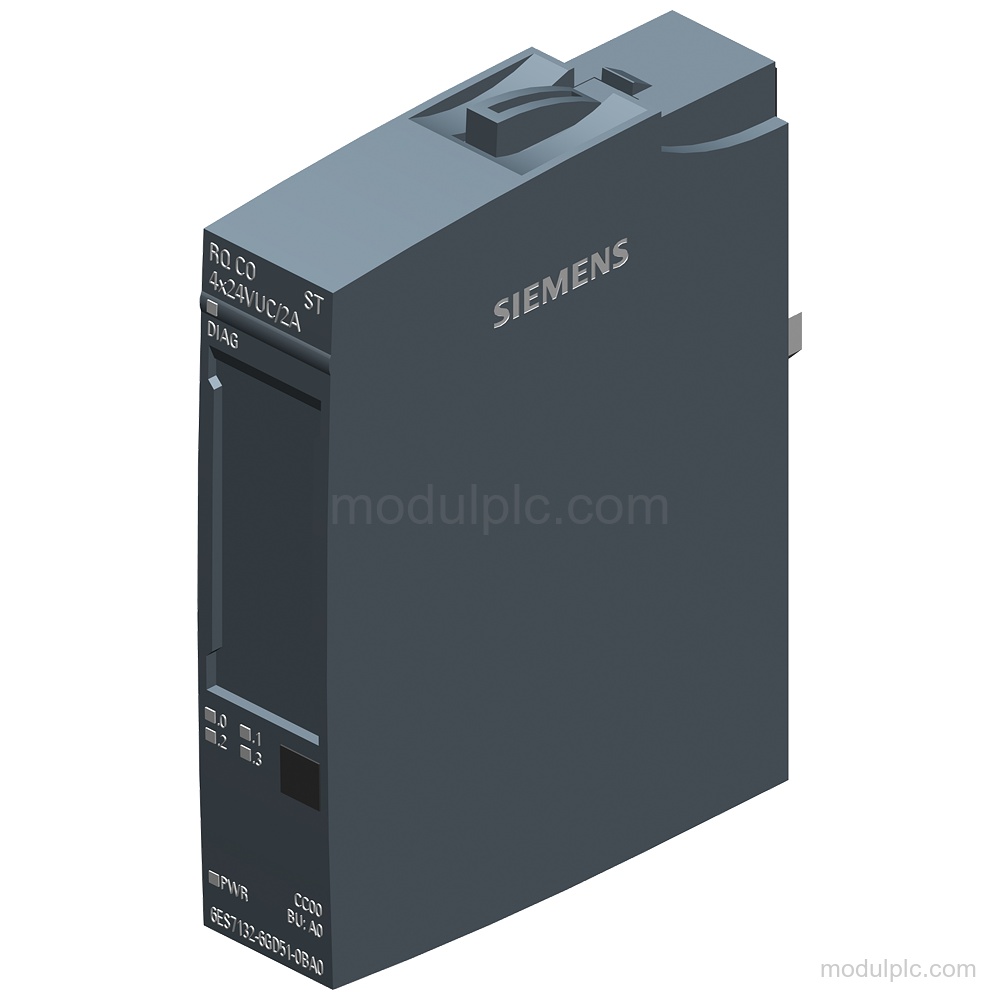

1. Apa jenis modul output Siemens 6ES7132-6GD51-0BA0?
Modul ini adalah modul relay sinyal SIMATIC ET 200SP dengan 4 output relay dan 4 kontak changeover.
2. Berapa jumlah kanal output modul ini?
Modul ini memiliki 4 kanal output digital yang dapat diparameterkan.
3. Berapa tegangan suplai modul ini?
Tegangan suplai nominalnya 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V DC.
4. Berapa arus yang dapat di-switch setiap output?
Arus maksimum per kanal adalah 2 A. Arus maksimum per modul adalah 8 A.
5. BaseUnit apa yang sesuai untuk modul ini?
Modul ini cocok untuk BU type A0.
