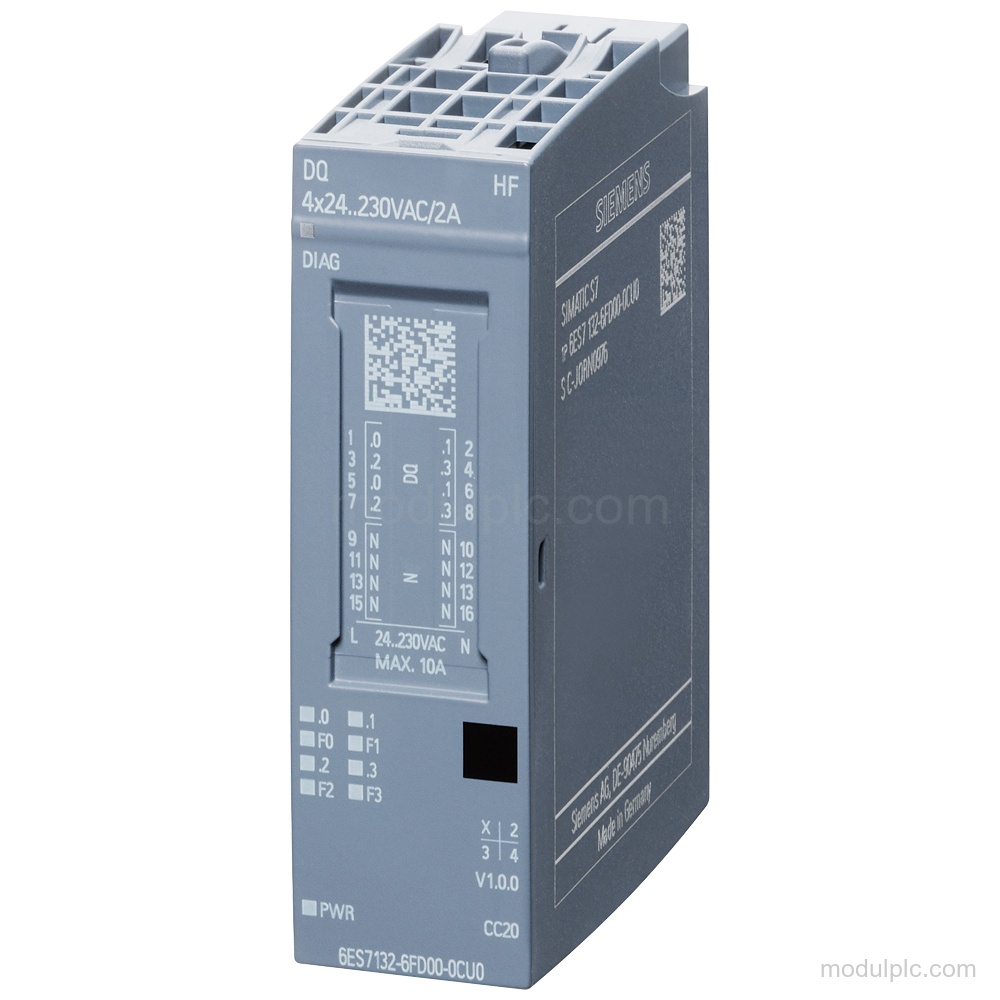

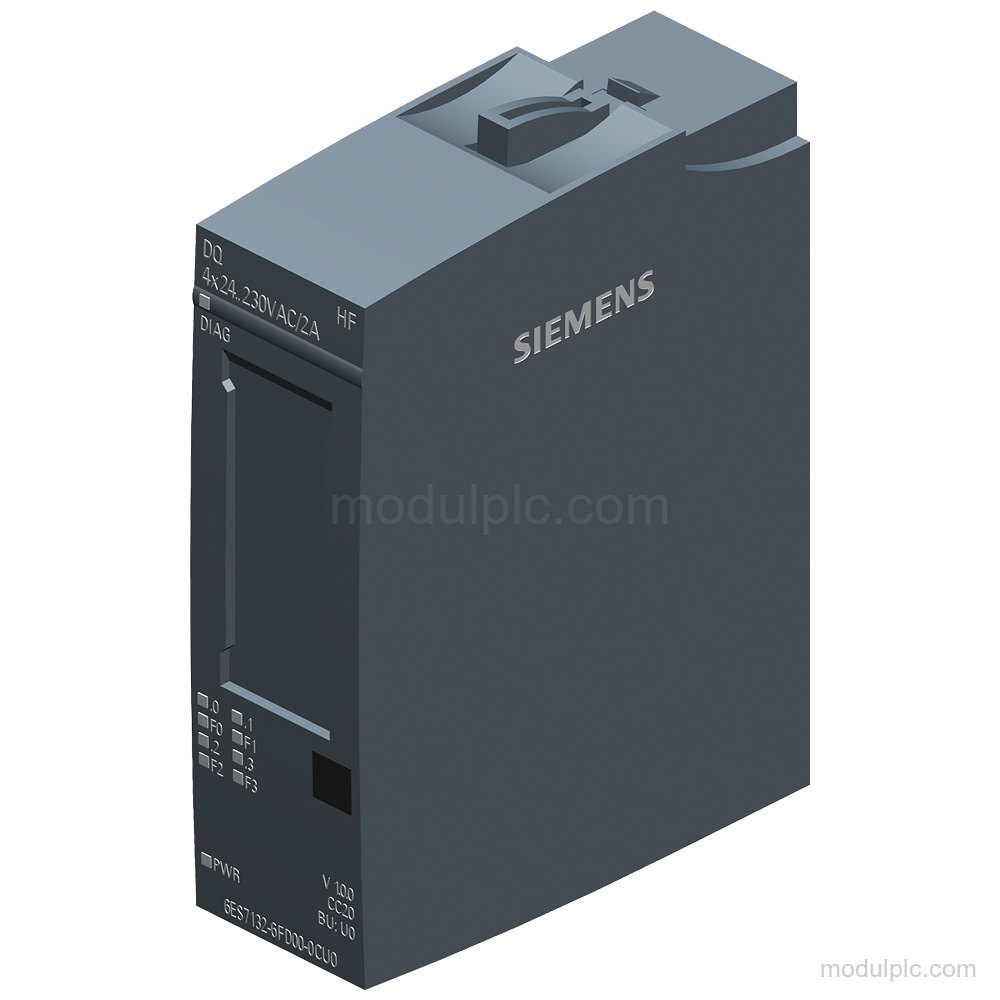

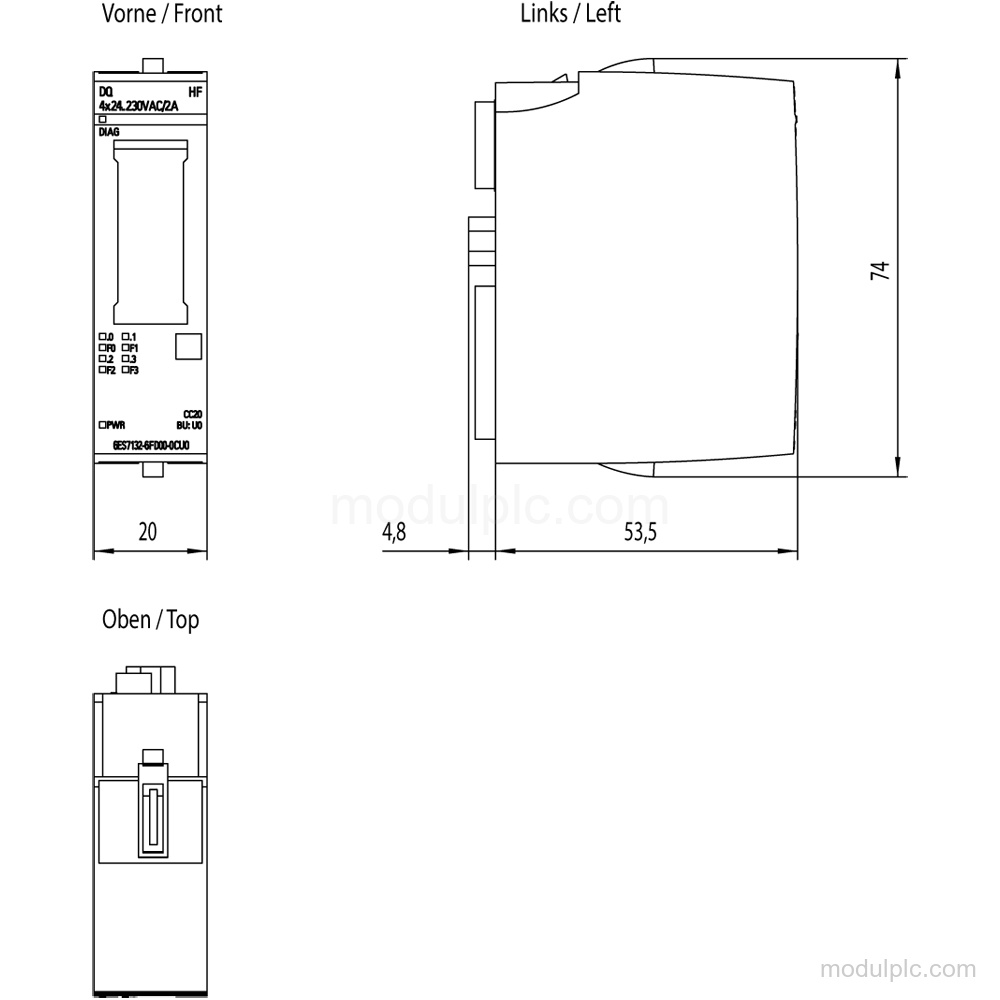

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis output digital | Triac |
| Jumlah output digital | 4 |
| Tegangan output untuk sinyal "1", min. | 20.4 V |
| Arus output nominal untuk sinyal "1" | 2 A |
| Rentang arus output untuk sinyal "1" yang diizinkan | 10 mA hingga 4 A; perhatikan data derating dalam manual |
| Tegangan catu nominal | 230 V AC; 47 … 63 Hz, laju perubahan frekuensi maksimum 1 mHz/s |
| Kapasitas switching dengan beban resistif, maks. | 2 A; Maks. 4 A, lihat deskripsi tambahan dalam manual |
| Arus per modul, maks. | 8 A |
| Penundaan output dengan beban resistif, maks. | "0" ke "1": 40 ms; "1" ke "0": 20 ms |
| Diagnostik kanal | Deteksi rangkaian terbuka dan diagnosis putus kabel, per kanal |
| BaseUnit | BU tipe U0 |
Aplikasi
- Kontrol output digital: Mengontrol input digital dan menyediakan kontrol redundan terhadap beban melalui pengalihan paralel dua output.
- Kontrol fase: Menyediakan kontrol fase pada 8.5 … 100% sudut fase, dengan operasi setengah gelombang dan gelombang penuh.

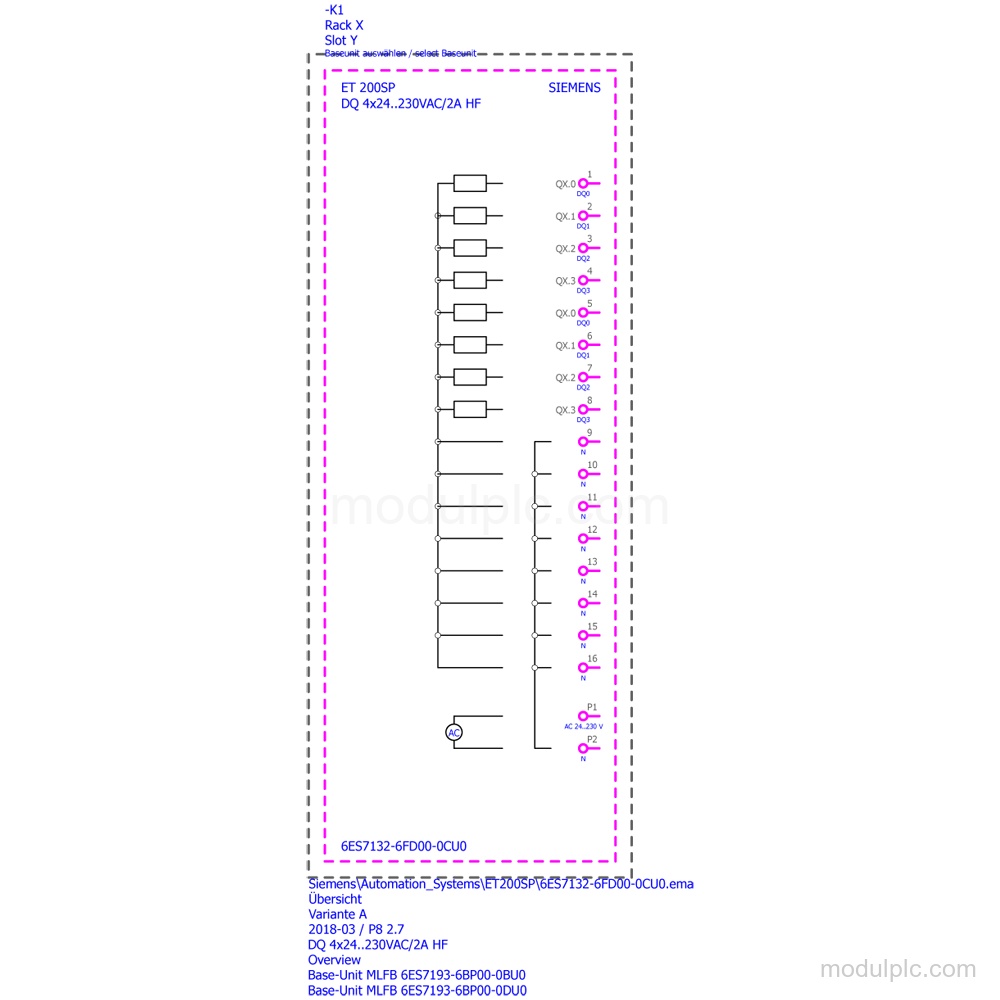

Fitur Utama
- Output digital: 4 output Triac yang dapat diparameterkan dan bersumber arus; sinking arus tidak didukung.
- Tegangan dan arus output: Tegangan output untuk sinyal "1": minimum 20.4 V; arus output nominal: 2 A per kanal, dengan rentang yang diizinkan 10 mA hingga 4 A dan data derating dalam manual.
- Mode operasi: Mendukung mode DQ, DQ dengan fungsi hemat energi, kontrol fase, setengah gelombang, dan gelombang penuh. Kontrol fase mencakup 8.5 … 100% sudut fase.
- Catu daya dan kehilangan daya: Tegangan catu nominal: 230 V AC pada 47 … 63 Hz; rentang catu yang diizinkan: 20.4 V hingga 264 V. Kehilangan daya tipikal 9 W dengan tegangan beban 230 V dan semua output dibebani 2 A pada 50 Hz.
- Diagnostik: Menyediakan deteksi rangkaian terbuka dan diagnosis putus kabel per kanal, kesalahan grup, alarm diagnostik, pemantauan tegangan catu, serta LED diagnostik hijau/merah. Perlindungan hubung singkat dan diagnosis hubung singkat tidak tersedia; sekering eksternal diperlukan.
- Konteks koneksi dan pemasangan: Menggunakan BU tipe U0 untuk koneksi 1 kabel dan 2 kabel; BU tipe U0 plus Modul distribusi potensial diperlukan untuk koneksi 3 kabel. Pemasangan horizontal mendukung 8 A hingga 40 °C, sedangkan pemasangan vertikal mendukung 8 A hingga 30 °C.
Pertanyaan yang Sering Diajukan
1. Apa jenis output dan jumlah kanal Siemens 6ES7132-6FD00-0CU0?
Modul ini memiliki 4 output digital Triac yang dapat diparameterkan dan mendukung sourcing arus, tetapi tidak mendukung sinking arus.
2. Tegangan dan arus output apa yang didukung?
Tegangan output untuk sinyal "1" minimum 20.4 V. Arus output nominal adalah 2 A per kanal, dengan rentang yang diizinkan 10 mA hingga 4 A; perhatikan data derating dalam manual.
3. BaseUnit apa yang digunakan untuk koneksi?
BU tipe U0 digunakan untuk koneksi 1 kabel dan 2 kabel. BU tipe U0 plus Modul distribusi potensial diperlukan untuk koneksi 3 kabel.
4. Apakah modul menyediakan diagnostik kanal?
Ya. Modul menyediakan deteksi rangkaian terbuka dan diagnosis putus kabel per kanal, serta kesalahan grup dan alarm diagnostik. Perlindungan hubung singkat dan diagnosis hubung singkat tidak tersedia.
