Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Kanal input digital | 8 |
| Tegangan input, nominal | 24 V DC |
| Sinyal input 0 | -30 hingga +5 V |
| Sinyal input 1 | +11 hingga +30V |
| Jeda input | 0.05 / 0.1 / 0.4 / 0.8 / 1.6 / 3.2 / 12.8 / 20 ms, ditambah 30 hingga 500 μs bergantung pada panjang kabel |
| Tegangan suplai | 24 V DC; rentang yang diizinkan 19.2 V hingga 28.8 V |
| Diagnostik | Tegangan suplai, suplai daya enkoder, putus kabel, dan hubung singkat |
| BaseUnit | BU type A0 |
Aplikasi
- Akuisisi sinyal digital: Mengakuisisi sinyal digital 24 V DC melalui 8 input yang dapat diparameterkan dengan jeda input yang dapat dikonfigurasi dan pemantauan diagnostik.
Fitur Utama
- Kanal input digital: 8 input digital yang dapat diparameterkan dengan tegangan input nominal 24 V DC dan input sourcing/sinking P-reading.
- Rentang sinyal input: Sinyal "0": -30 hingga +5 V; sinyal "1": +11 hingga +30V; arus input sinyal "1", tipikal: 2.5 mA.
- Jeda input: Nilai jeda yang dapat diparameterkan: 0.05 / 0.1 / 0.4 / 0.8 / 1.6 / 3.2 / 12.8 / 20 ms, ditambah 30 hingga 500 μs bergantung pada panjang kabel.
- Diagnostik modul: Diagnostik mencakup pemantauan tegangan suplai, pemantauan suplai daya enkoder, deteksi putus kabel dan hubung singkat per modul, serta indikasi LED DIAG hijau/merah.
- Suplai dan proteksi: Tegangan suplai nominal adalah 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V dan proteksi polaritas terbalik.

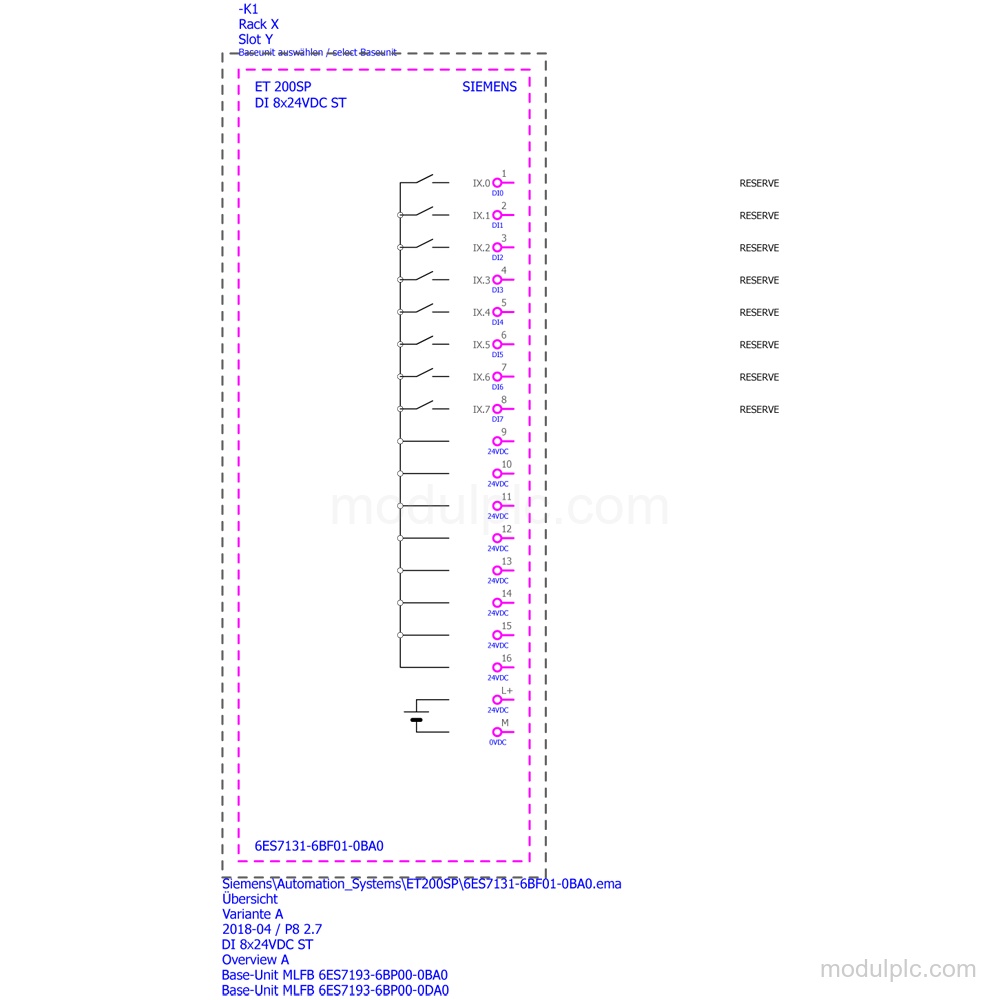

- BaseUnit dan instalasi: BU type A0 digunakan untuk koneksi 1-kabel dan 2-kabel; koneksi 3-kabel menggunakan BU type A0 dengan terminal AUX atau modul distribusi potensial, sedangkan koneksi 4-kabel menggunakan BU type A0 + modul distribusi potensial.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input digital pada 6ES7131-6BF01-0BA0?
Modul ini memiliki 8 input digital yang dapat diparameterkan dengan tegangan input nominal 24 V DC.
2. Rentang sinyal input apa yang didukung modul ini?
Sinyal "0" adalah -30 hingga +5 V, sedangkan sinyal "1" adalah +11 hingga +30V.
3. Jeda input apa yang dapat dikonfigurasi?
Nilai yang dapat dikonfigurasi adalah 0.05 / 0.1 / 0.4 / 0.8 / 1.6 / 3.2 / 12.8 / 20 ms, ditambah jeda 30 hingga 500 μs bergantung pada panjang kabel.
4. Diagnostik apa yang tersedia?
Modul ini mendukung pemantauan tegangan suplai dan suplai daya enkoder, diagnostik putus kabel dan hubung singkat per modul, serta indikasi LED diagnostik.
5. BaseUnit apa yang digunakan untuk koneksi?
BU type A0 digunakan untuk koneksi 1-kabel dan 2-kabel. Koneksi 3-kabel memerlukan BU type A0 dengan terminal AUX atau modul distribusi potensial; koneksi 4-kabel memerlukan BU type A0 + modul distribusi potensial.
