Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

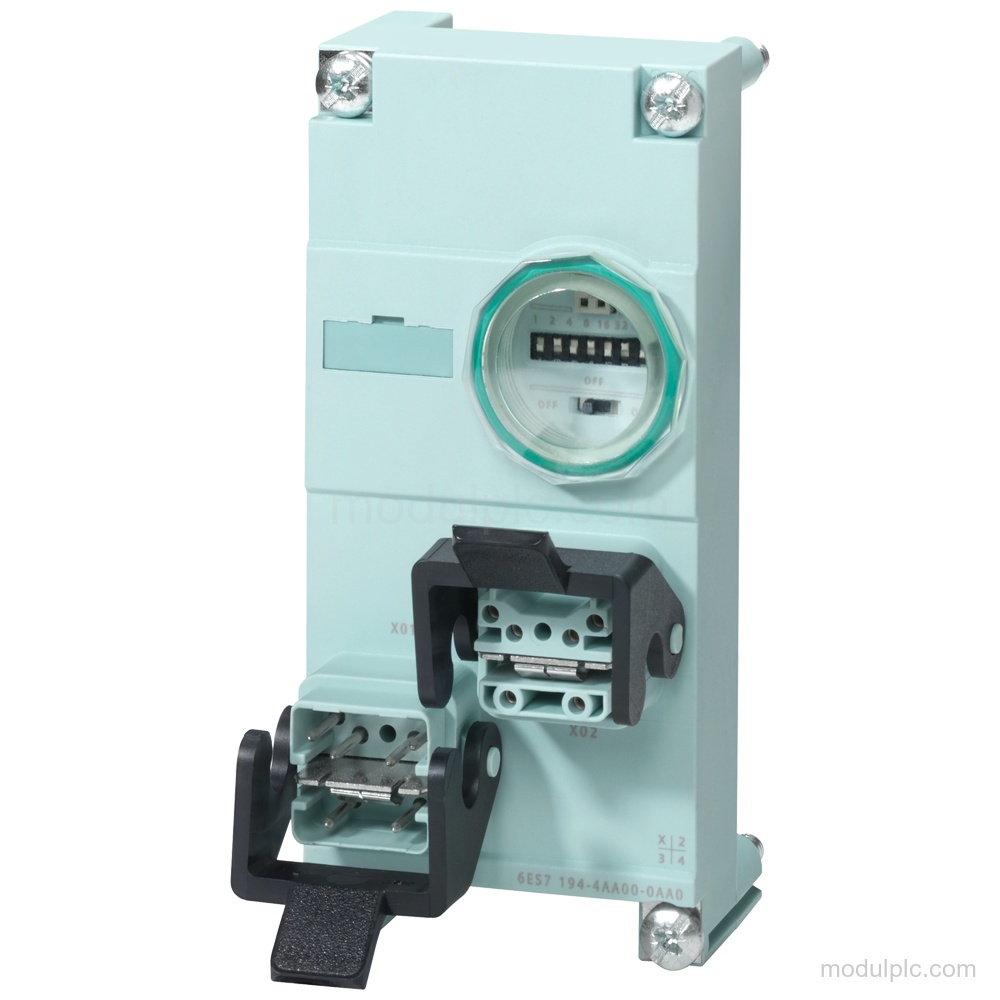

| Fungsi modul | Modul koneksi SIMATIC DP untuk modul antarmuka PROFIBUS ET 200 Pro |
| Soket koneksi | 2 soket koneksi ECOFAST RS-485 |
| Fungsi terintegrasi | Pengatur alamat dan resistor terminasi untuk PROFIBUS DP |

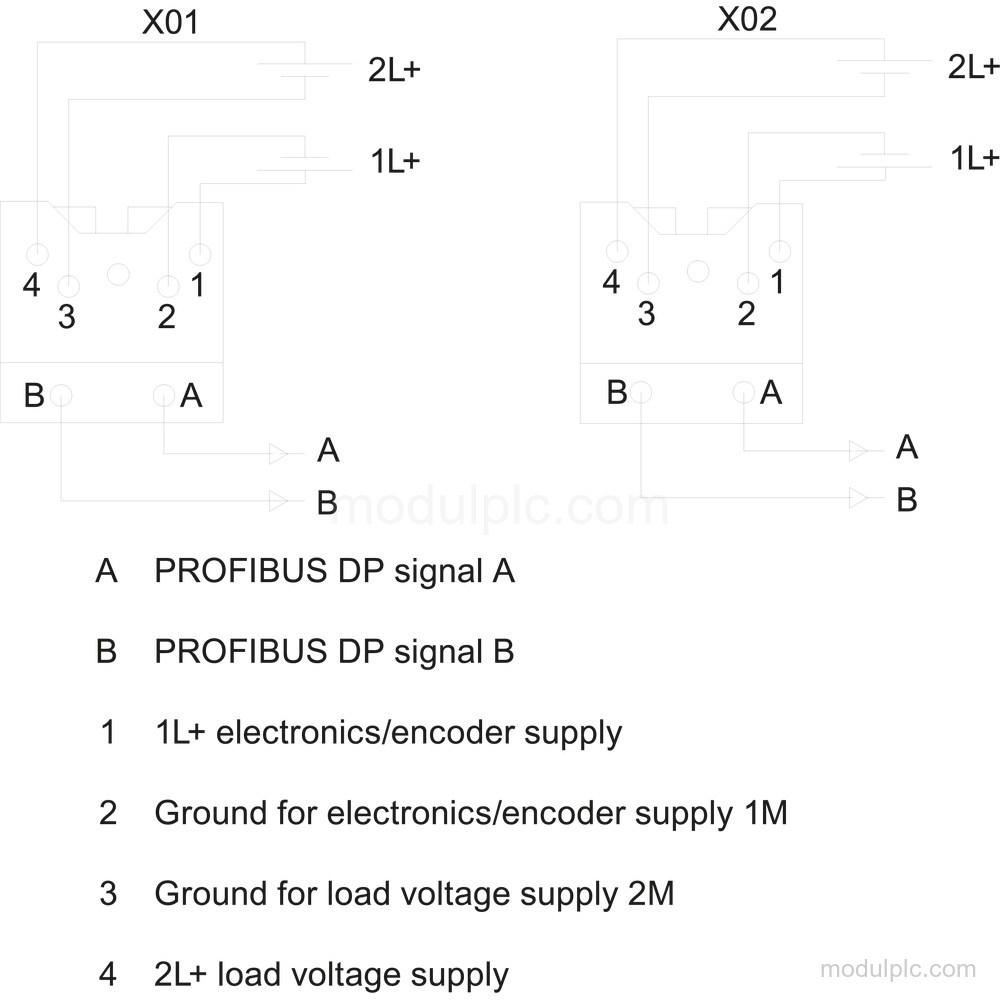

| Koneksi kabel | PROFIBUS DP dan energi 24 V melalui kabel hibrida ECOFAST |
| Arus input maksimum dari 1L+ | 10 A |
| Arus input maksimum dari 2L+ tanpa beban | 10 A |
Aplikasi
- Koneksi PROFIBUS DP dan energi 24 V: Menghubungkan PROFIBUS DP dan energi 24 V melalui kabel hibrida ECOFAST.
Fitur Utama
- Modul koneksi PROFIBUS: Modul koneksi untuk modul antarmuka PROFIBUS ET 200 Pro.
- Soket ECOFAST RS-485: Memiliki 2 soket koneksi ECOFAST RS-485.
- Alamat dan terminasi terintegrasi: Memiliki pengatur alamat terintegrasi dan resistor terminasi untuk PROFIBUS DP.
- Koneksi kabel hibrida ECOFAST: PROFIBUS DP dan energi 24 V disalurkan melalui kabel hibrida ECOFAST.
- Batas arus input: Arus input maksimum 10 A dari tegangan suplai 1L+ dan 10 A dari tegangan beban 2L+ tanpa beban.

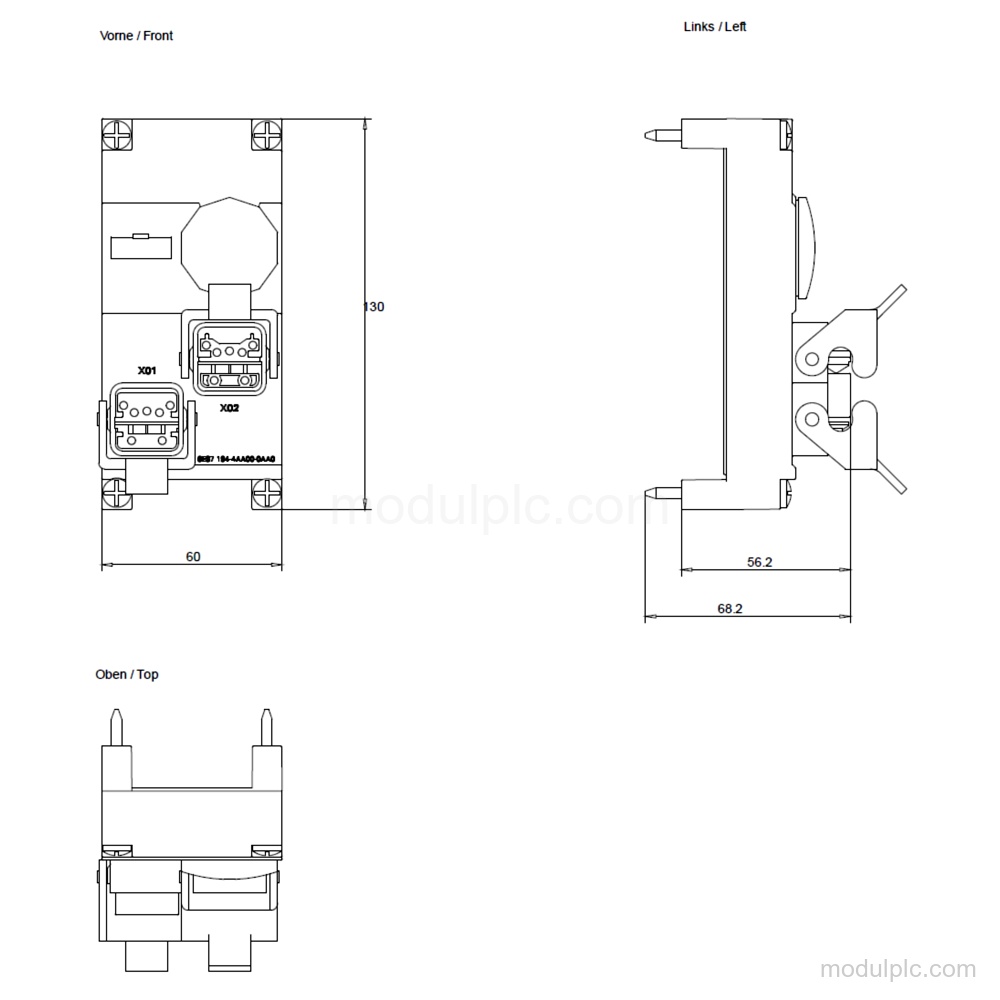

- Dimensi ringkas: Dimensinya lebar 60 mm, tinggi 130 mm, dan kedalaman 60 mm; beratnya sekitar 100 g.
Pertanyaan yang Sering Diajukan
1. Apa fungsi Siemens 6ES7194-4AA00-0AA0?
Modul ini adalah modul koneksi SIMATIC DP untuk modul antarmuka PROFIBUS ET 200 Pro.
2. Berapa jumlah soket ECOFAST RS-485?
Modul ini memiliki 2 soket koneksi ECOFAST RS-485.
3. Apakah modul ini memiliki fungsi pengaturan alamat dan terminasi?
Ya. Modul ini memiliki pengatur alamat terintegrasi dan resistor terminasi untuk PROFIBUS DP.
4. Bagaimana PROFIBUS DP dan energi 24 V dihubungkan?
Keduanya dihubungkan melalui kabel hibrida ECOFAST.
5. Berapa dimensi dan beratnya?
Dimensinya 60 mm x 130 mm x 60 mm, dengan berat sekitar 100 g.
