Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Input analog | 4 |
| Termometer resistansi yang didukung | Pt100, Pt200, Pt500, Pt1000, Ni100, Ni200, Ni500, Ni1000 |
| Rentang resistor yang didukung | 0 hingga 150 ohm, 0 hingga 300 ohm, 0 hingga 600 ohm, 0 hingga 3000 ohm |
| Tegangan catu daya nominal | 24 V DC |
| Resolusi dengan rentang lebih | 15 bit; pada 150, 300, 600 und 3 000 ohm; selain itu 15 bit + tanda |
| Waktu siklus maksimum, semua kanal | 83 ms pada 50 Hz; 69 ms pada 60 Hz |
| Koneksi sinyal | Pengukuran resistansi dua kabel, tiga kabel, dan empat kabel |
| Diagnostik | Diagnostik kanal, alarm diagnostik, kabel putus, keluar batas atas/bawah |

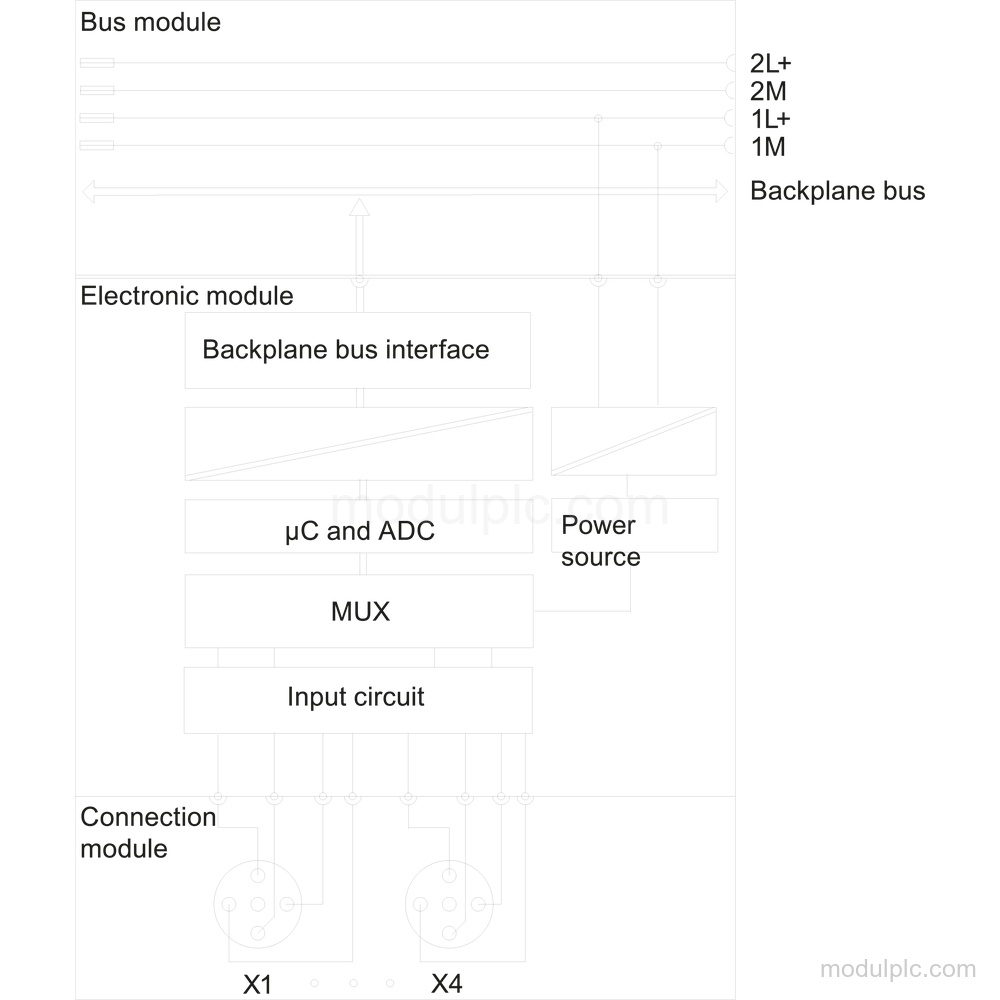

| Pemisahan potensial | Antara input analog dan bus backplane: Ya; antar kanal: Tidak |
Aplikasi
- Pengukuran resistansi: Mengukur termometer resistansi dan resistor melalui koneksi enkoder sinyal dua kabel, tiga kabel, dan empat kabel yang didukung.
Fitur Utama
- 4 input analog RTD: Mendukung termometer resistansi Pt100, Pt200, Pt500, Pt1000, Ni100, Ni200, Ni500, dan Ni1000.
- Pengukuran resistansi: Mendukung rentang input 0 hingga 150 ohm, 0 hingga 300 ohm, 0 hingga 600 ohm, 0 hingga 3000 ohm, dan PTC.
- Koneksi sinyal fleksibel: Mendukung pengukuran resistansi dua kabel dengan pengukuran resistansi kabel, serta koneksi tiga kabel dan empat kabel.
- Diagnostik: Menyediakan diagnostik kanal, alarm diagnostik yang dapat diparameterkan, informasi diagnostik yang dapat dibaca, deteksi kabel putus, deteksi keluar batas atas/bawah, dan LED kesalahan grup SF merah.
- Catu daya dan waktu: Tegangan catu daya nominal adalah 24 V DC. Waktu siklus maksimum untuk semua kanal adalah 83 ms pada 50 Hz dan 69 ms pada 60 Hz.

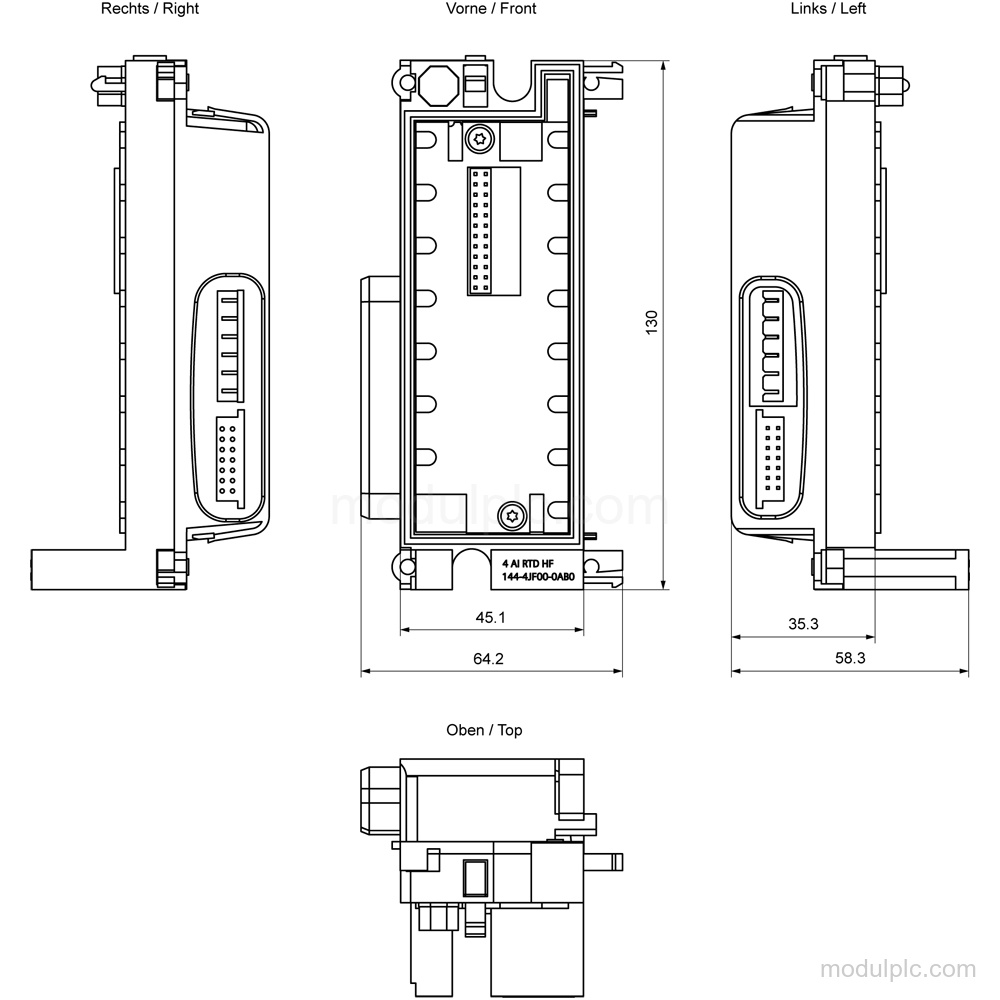

- Pemisahan dan dimensi: Input analog dipisahkan dari bus backplane. Dimensi adalah lebar 45 mm, tinggi 130 mm, dan kedalaman 35 mm; berat sekitar 150 g.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input analog 6ES7144-4JF00-0AB0?
Modul ini memiliki 4 input analog.
2. Termometer resistansi apa yang didukung?
Modul ini mendukung Pt100, Pt200, Pt500, Pt1000, Ni100, Ni200, Ni500, dan Ni1000.
3. Koneksi pengukuran resistansi apa yang didukung?
Modul ini mendukung koneksi dua kabel, tiga kabel, dan empat kabel. Pada pengukuran dua kabel, resistansi kabel juga diukur.
4. Diagnostik apa yang tersedia pada modul?
Modul ini menyediakan diagnostik kanal, alarm diagnostik yang dapat diparameterkan, informasi diagnostik yang dapat dibaca, deteksi kabel putus, deteksi keluar batas atas/bawah, dan LED kesalahan grup SF merah.
