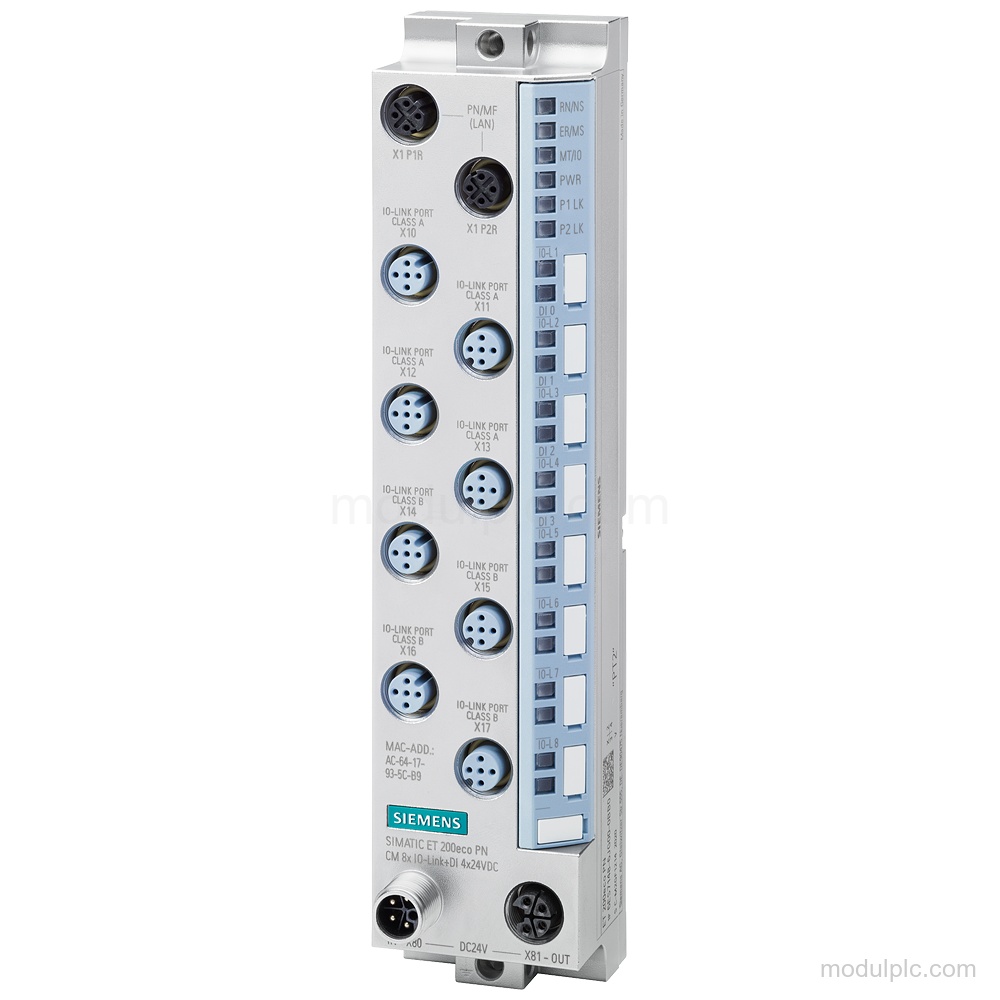

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Port IO-Link | 8 |
| Input digital | 4 |
| Laju transmisi IO-Link | 4.8 kBaud (COM1); 38.4 kBaud (COM2), 230 kBaud (COM3) |
| Waktu siklus IO-Link, min. | 2 ms |
| Tegangan beban 1L+ dan 2L+ | 24 V DC nominal; rentang yang diizinkan 20.4 V hingga 28.8 V |
| Antarmuka PROFINET | 1; dupleks penuh 100 Mbit/s (100BASE-TX) |
| Protokol yang didukung | PROFINET IO, EtherNet/IP, Modbus TCP |
| Port M12 | 2; 4-pin, D-coded |
| Arus maksimum dari setiap tegangan beban | 12 A |
| Derajat proteksi | IP65/67/69K |
Aplikasi
- Pengoperasian perangkat IO-Link: Modul mengoperasikan perangkat IO-Link melalui 8 port IO-Link, termasuk Port type A melalui kabel 3 inti dan Port type B dengan catu daya perangkat tambahan.
- Akuisisi sinyal digital: Modul mengakuisisi sinyal melalui 4 input digital dengan tegangan input 24 V DC.
- Komunikasi Industrial Ethernet: Modul berkomunikasi melalui PROFINET IO, EtherNet/IP, dan Modbus TCP.
Fitur Utama
- IO-Link dan input digital: Tersedia 8 port IO-Link yang dapat dikendalikan secara bersamaan, dengan dukungan protokol IO-Link 1.0 dan 1.1, serta 4 input digital.
- Data sinyal dan siklus: Laju transmisi IO-Link adalah 4.8 kBaud (COM1), 38.4 kBaud (COM2), dan 230 kBaud (COM3); waktu siklus minimum adalah 2 ms.
- Antarmuka dan protokol jaringan: Modul memiliki 1 antarmuka PROFINET dengan dupleks penuh 100 Mbit/s dan mendukung PROFINET IO, EtherNet/IP, serta Modbus TCP.
- Catu daya dan arus: Tegangan beban 1L+ dan 2L+ masing-masing memiliki nilai nominal 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V; arus maksimum dari setiap tegangan beban adalah 12 A.
- Diagnostik dan proteksi: Modul menyediakan diagnostik kanal, pemantauan tegangan catu daya, diagnostik putus kabel dan hubung singkat catu daya enkoder, dengan proteksi IP65/67/69K.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah port IO-Link dan input digital pada 6ES7148-6JG00-0BB0?
Modul ini memiliki 8 port IO-Link dan 4 input digital.
2. Protokol dan laju transmisi IO-Link apa yang didukung modul ini?
Modul ini mendukung protokol IO-Link 1.0 dan 1.1, dengan 4.8 kBaud (COM1), 38.4 kBaud (COM2), dan 230 kBaud (COM3).
3. Protokol jaringan apa saja yang didukung?
Modul ini mendukung PROFINET IO, EtherNet/IP, dan Modbus TCP melalui 1 antarmuka PROFINET dengan dupleks penuh 100 Mbit/s.
4. Berapa tegangan catu daya yang diperlukan modul ini?
Tegangan beban 1L+ dan 2L+ masing-masing memiliki nilai nominal 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V.
