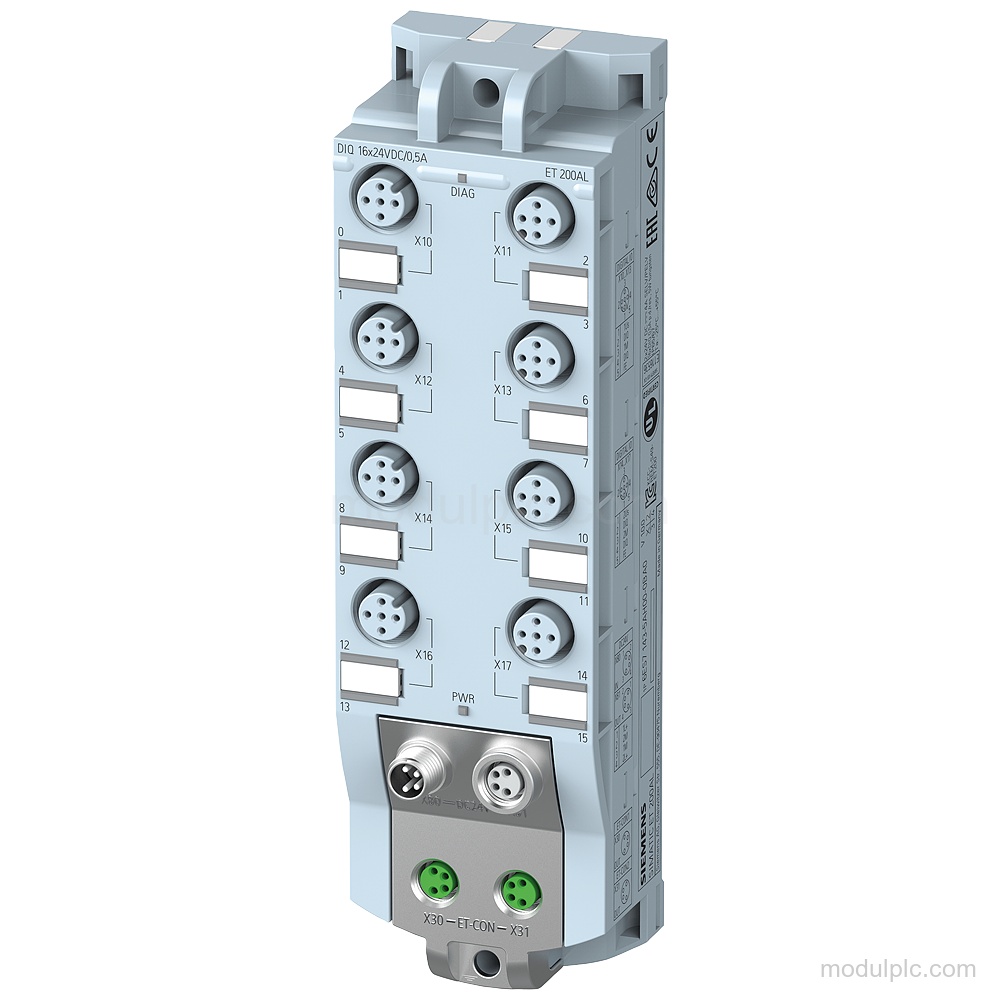

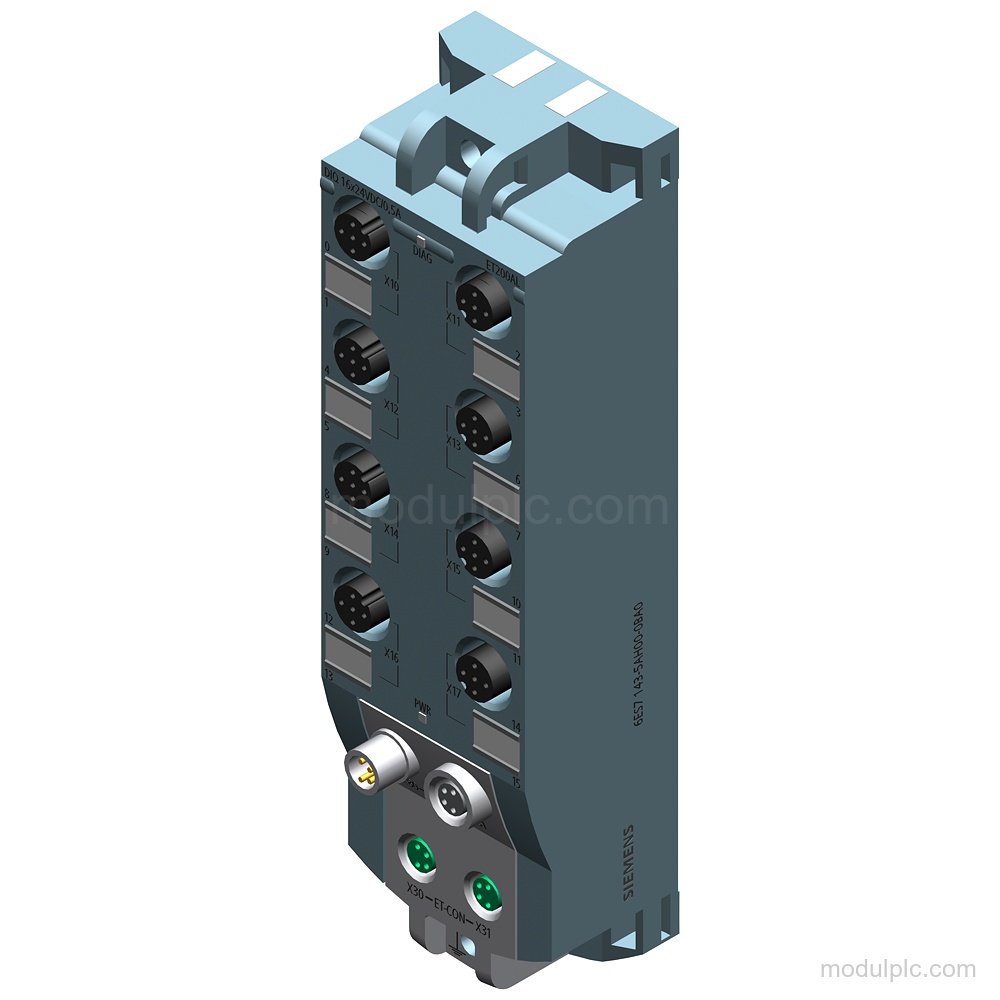

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | DIQ 16x24VDC/0.5A |
| Input digital | 16; dapat diparameterkan sebagai DIQ |
| Output digital | 16; dapat diparameterkan sebagai DIQ |
| Tegangan input | 24 V DC |
| Rentang sinyal input | Sinyal 0: -3 hingga +5V; sinyal 1: +11 hingga +30V |
| Arus output | 0.5 A nominal untuk sinyal 1 |
| Kapasitas penghitung | Maksimum 4 input; maksimum 2 kHz; 32 bit termasuk tanda |
| Tegangan beban | 24 V DC; rentang yang diizinkan 20.4 V hingga 28.8 V |
| Koneksi | 8xM12 |
| Diagnostik | Alarm diagnostik yang dapat diparameterkan; diagnosis hubung singkat |
| Tingkat perlindungan | IP65/67 |
Aplikasi
- Akuisisi sinyal digital: Modul mendukung input digital yang dapat digunakan secara bebas dan fungsi input digital yang dapat diparameterkan.
- Akuisisi sinyal penghitung: Input digital dapat diparameterkan untuk operasi penghitung, termasuk penghitung naik/turun.
- Pengalihan output digital: Modul mendukung output digital yang dapat digunakan secara bebas dan pengalihan output yang dipicu oleh nilai pembanding.
- Koneksi sensor dua kabel: Modul mendukung sensor dua kabel yang dapat dihubungkan dengan arus diam yang diizinkan hingga 1.5 mA.
Fitur Utama

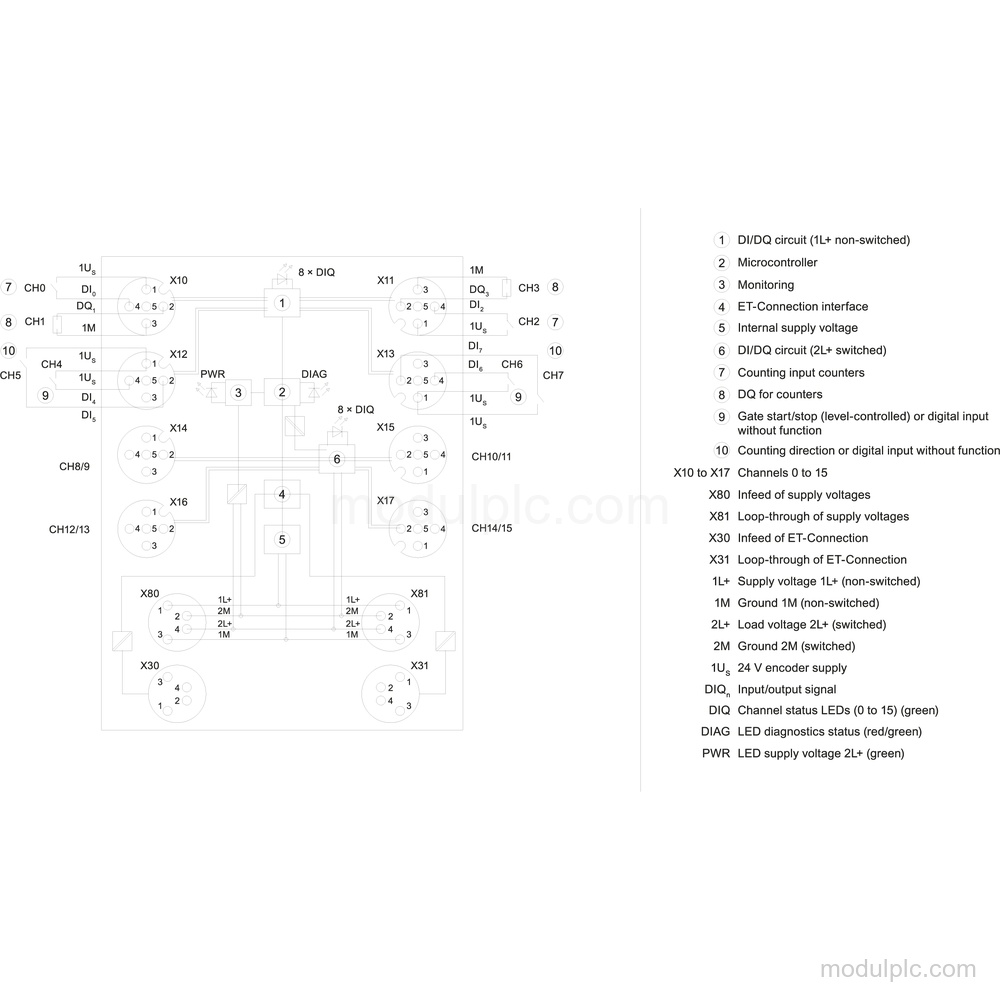

- Kanal I/O digital: 16 input digital dan 16 output digital, dapat diparameterkan sebagai DIQ; output tersusun dalam 2 grup yang masing-masing berisi 8.
- Tegangan sinyal: Tegangan input adalah 24 V DC; sinyal 0 adalah -3 hingga +5V dan sinyal 1 adalah +11 hingga +30V.
- Kapasitas output digital: Arus output untuk sinyal 1 adalah 0.5 A nominal; arus per grup maksimum 4 A, dengan rentang resistansi beban 48 Ω hingga 4 kΩ.
- Fungsi enkoder penghitung: Maksimum 4 input digital dapat diparameterkan sebagai penghitung, dengan frekuensi penghitung maksimum 2 kHz dan lebar penghitung 32 bit termasuk tanda.
- Diagnostik dan perlindungan: Perlindungan hubung singkat elektronik tersedia per kanal output dan per tegangan beban; alarm diagnostik serta indikator LED hijau atau hijau/merah tersedia.

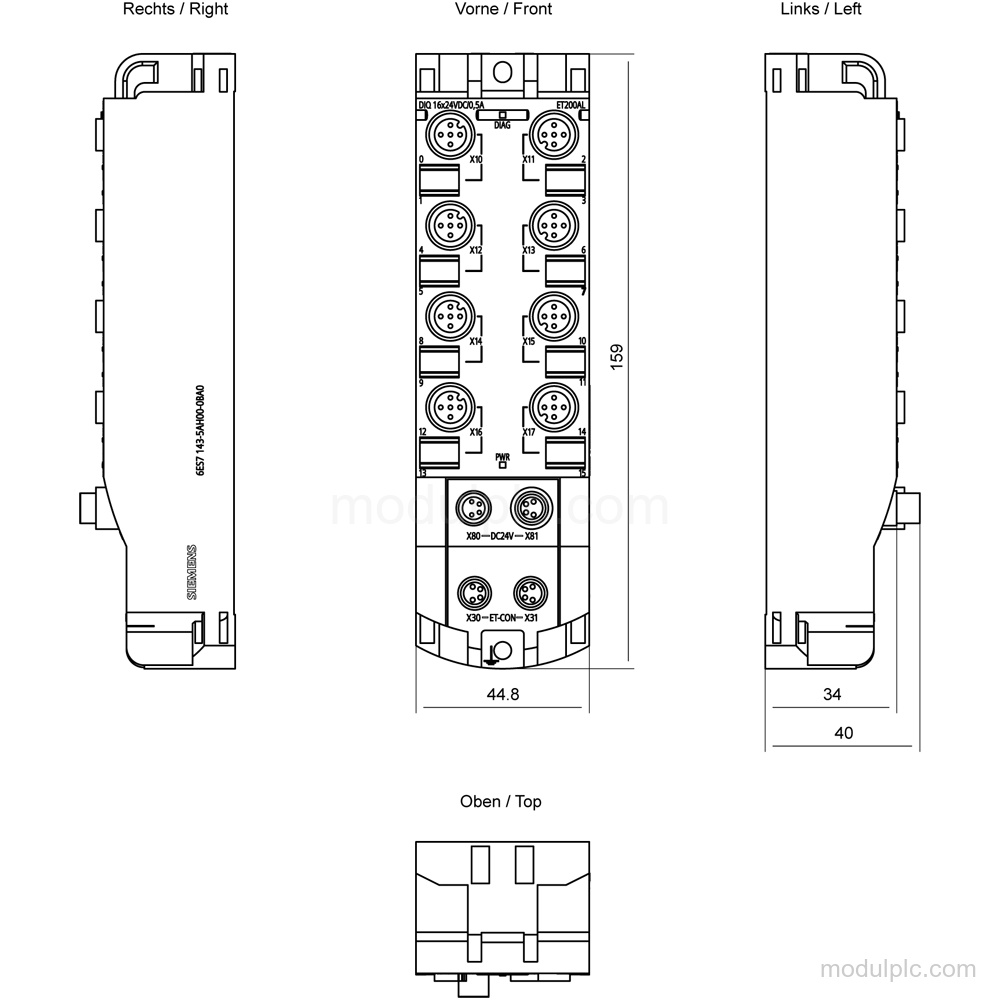

- Koneksi dan tingkat perlindungan: Modul memiliki koneksi 8xM12, panjang kabel tanpa pelindung hingga 30 m, dan tingkat perlindungan IP65/67.
Pertanyaan yang Sering Diajukan
1. Berapa kapasitas I/O Siemens 6ES7143-5AH00-0BA0?
Modul ini menyediakan 16 input digital dan 16 output digital, keduanya dapat diparameterkan sebagai DIQ.
2. Rentang sinyal input apa yang didukung?
Tegangan input adalah 24 V DC. Sinyal 0 adalah -3 hingga +5V, dan sinyal 1 adalah +11 hingga +30V.
3. Berapa batas arus output dan beban?
Arus output untuk sinyal 1 adalah 0.5 A nominal. Resistansi beban berkisar dari 48 Ω hingga 4 kΩ, dan arus per grup output maksimum 4 A.
4. Diagnostik dan perlindungan apa yang dimiliki modul?
Modul memiliki perlindungan hubung singkat elektronik per kanal output dan per tegangan beban, alarm diagnostik yang dapat diparameterkan, serta indikator LED untuk status kanal, modul, dan tegangan beban.
5. Detail koneksi dan pemasangan apa yang perlu diverifikasi?
Modul menggunakan koneksi 8xM12 dan mendukung panjang kabel tanpa pelindung hingga 30 m. Tingkat perlindungannya IP65/67; verifikasi konfigurasi pemasangan saat meminta penawaran.
