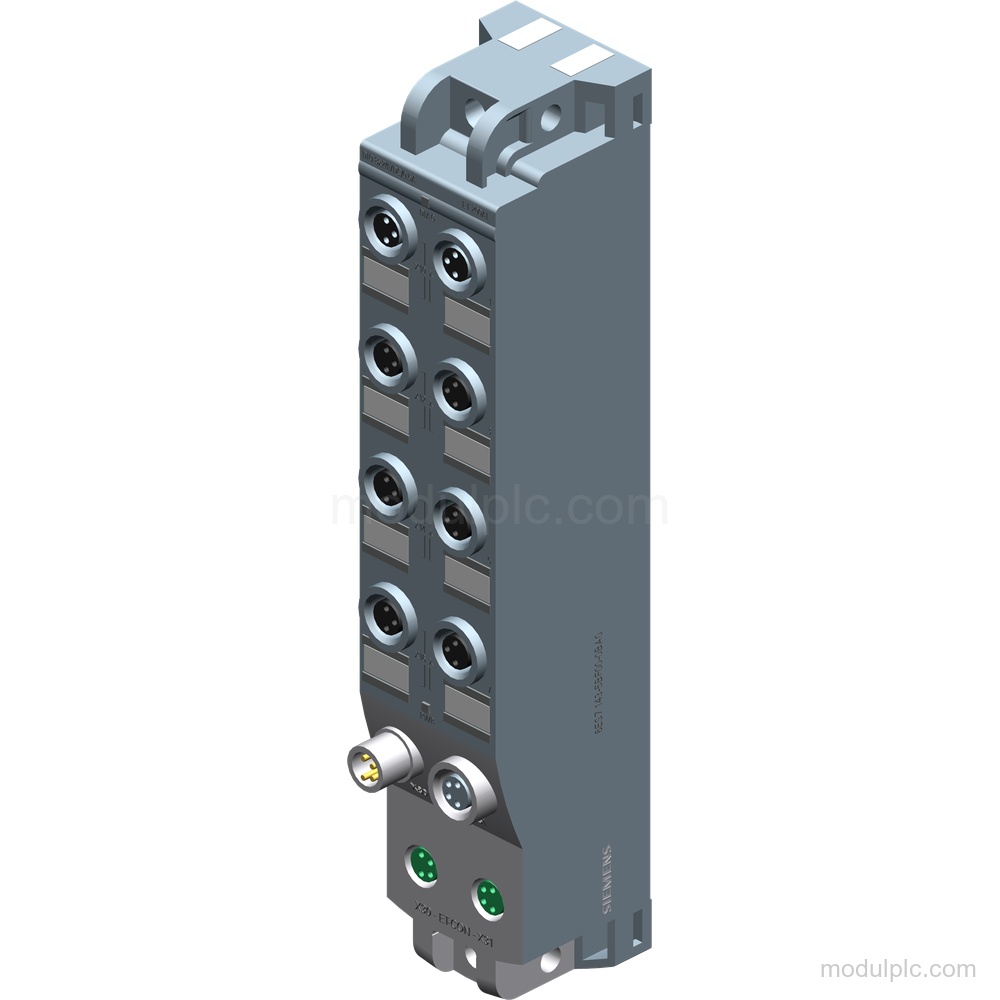

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Input digital | 4; dapat diparameterkan sebagai DIQ |
| Output digital | 8; 4 DQ tetap, 4 DIQ dapat diparameterkan |
| Tegangan input | 24 V DC nominal; -3 hingga +5 V untuk sinyal 0; +11 hingga +30 V untuk sinyal 1 |
| Arus output | 0.5 A nominal untuk sinyal 1 |
| Tegangan beban | 1L+ dan 2L+, masing-masing 24 V DC nominal; 20.4 V hingga 28.8 V diizinkan |
| Output catu daya enkoder | 4 |
| Arus catu daya enkoder | Arus total maksimum 0.7 A untuk semua enkoder |
| Perlindungan hubung singkat output | Ya; per kanal, elektronik |
| Kehilangan daya | 2.5 W tipikal |
| Versi firmware | V2.0.x |
| Tingkat perlindungan | IP65/67 |
Aplikasi
- Akuisisi sinyal digital: 4 input digital mengakuisisi sinyal 24 V DC, dengan nilai input -3 hingga +5 V untuk sinyal 0 dan +11 hingga +30 V untuk sinyal 1.
- Kontrol output digital: 8 output digital mengontrol beban yang terhubung dengan arus output nominal 0.5 A untuk sinyal 1.
Fitur Utama
- Kanal input digital: 4 input digital, dapat diparameterkan sebagai DIQ, dengan tegangan input nominal 24 V DC dan input pembacaan P.

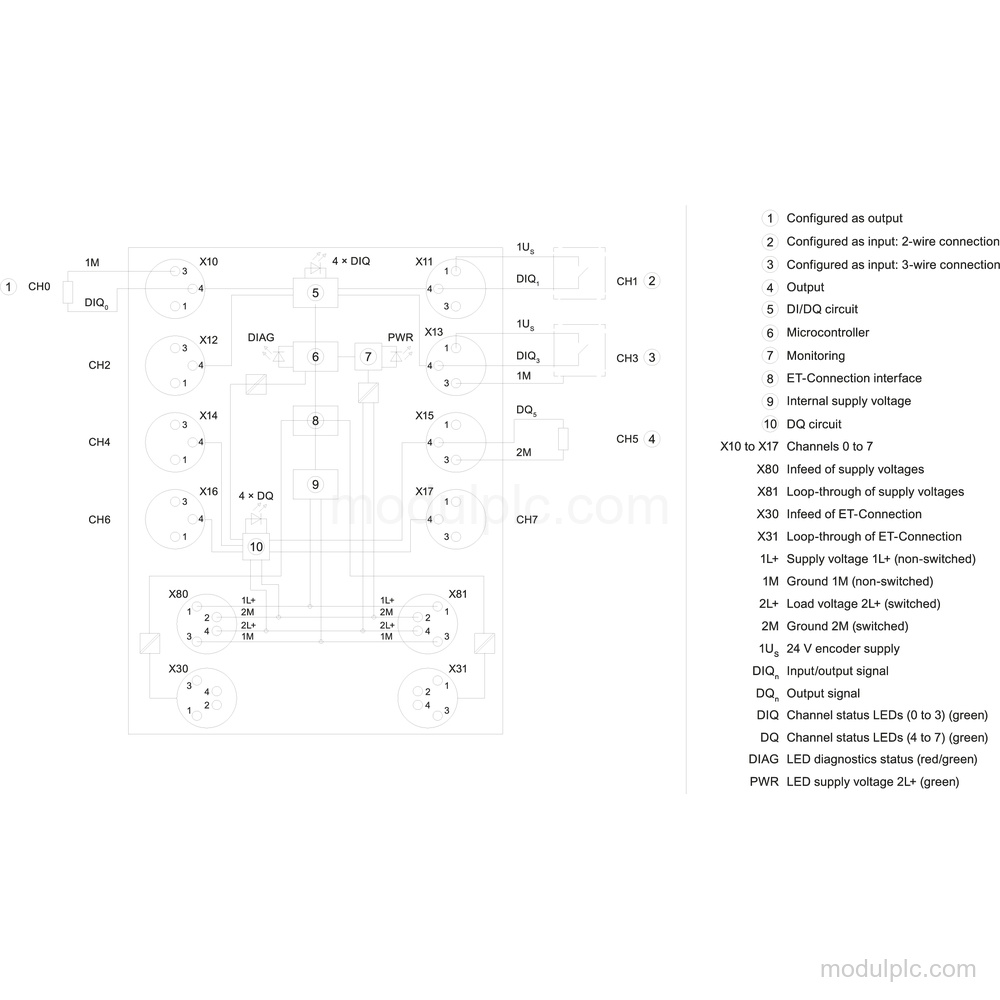

- Kanal output digital: 8 output digital: 4 DQ tetap dan 4 DIQ yang dapat diparameterkan; output bersumber arus dan tersusun dalam 2 kelompok beban yang masing-masing terdiri dari 4 output.
- Arus dan perlindungan output: Arus output bernilai nominal 0.5 A untuk sinyal 1, dengan perlindungan hubung singkat elektronik pada setiap kanal.
- Tegangan beban: Tegangan beban 1L+ dan 2L+ masing-masing bernilai nominal 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V.
- Catu daya enkoder: 4 output catu daya enkoder menyediakan arus total maksimum 0.7 A untuk semua enkoder dan memiliki perlindungan hubung singkat elektronik per modul.
- Perlindungan dan diagnosis: Modul memiliki perlindungan IP65/67, tampilan status kanal dengan LED hijau, diagnosis modul dengan LED hijau/merah, dan alarm diagnosis yang dapat diparameterkan.
Pertanyaan yang Sering Diajukan
1. Berapa banyak kanal I/O digital yang dimiliki Siemens 6ES7143-5BF00-0BA0?
Modul ini memiliki 4 input digital yang dapat dikonfigurasi sebagai DIQ dan 8 output digital: 4 DQ tetap serta 4 DIQ yang dapat diparameterkan.
2. Rentang tegangan sinyal apa yang didukung input digital?
Tegangan input nominalnya 24 V DC. Sinyal 0 adalah -3 hingga +5 V, sedangkan sinyal 1 adalah +11 hingga +30 V.
3. Berapa tegangan beban modul ini?
Tegangan beban 1L+ dan 2L+ masing-masing bernilai nominal 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V.
4. Perlindungan dan diagnosis apa yang tersedia?
Modul memiliki perlindungan IP65/67, perlindungan hubung singkat elektronik untuk output, LED status kanal, LED diagnosis modul, dan alarm diagnosis yang dapat diparameterkan.
