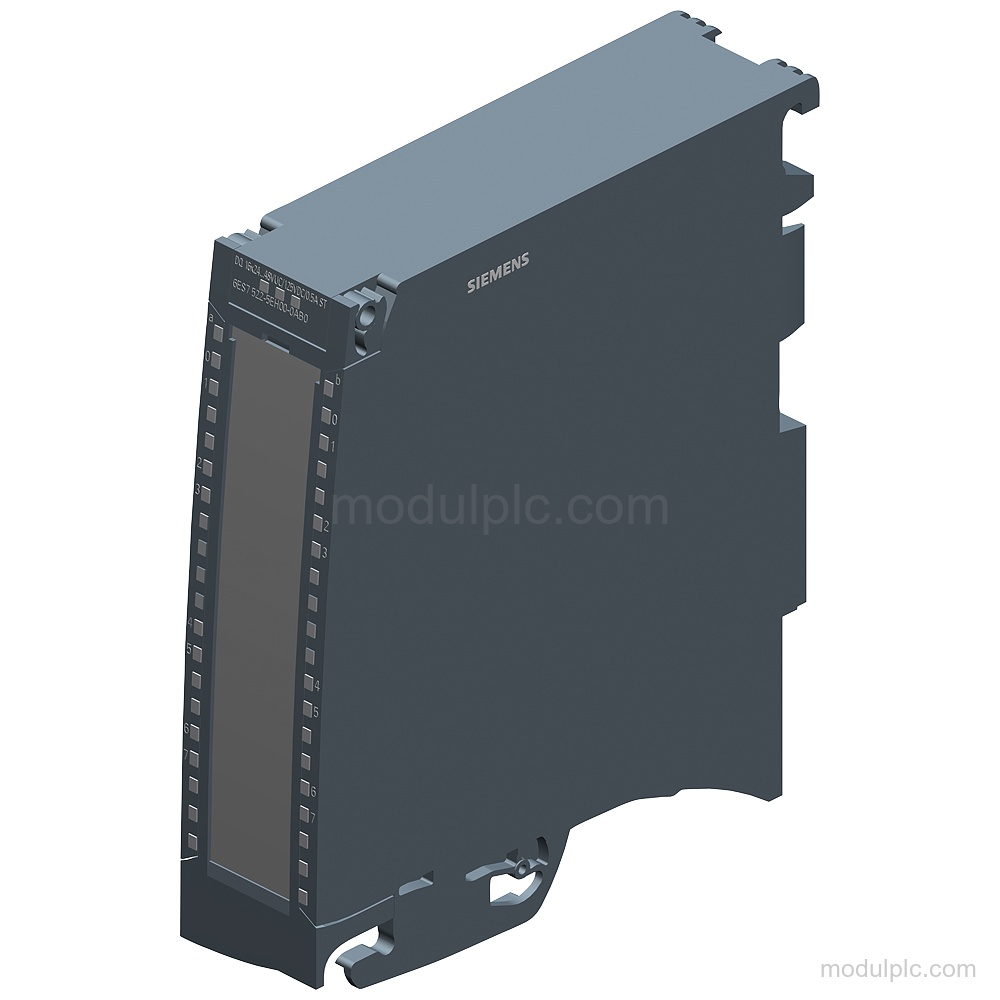

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis output digital | Transistor |
| Jumlah output digital | 16 |
| Tegangan output DC nominal | 24 V; 48 V, 125 V |
| Arus output sinyal "1" nominal | 0.5 A |
| Arus maksimum per modul | 8 A |
| Frekuensi switching maksimum dengan beban resistif | 25 Hz |
| Delay output | Maksimum 5 ms untuk "0" hingga "1" dan "1" hingga "0" |
| Konsumsi daya dari bus backplane | 2 W |
| Pemisahan potensial | Antarkanal dalam grup berisi 1 dan antara kanal dan bus backplane |
| Konektor depan | Terminal sekrup atau push-in; dipesan terpisah |
Aplikasi
- Shutdown grup beban berorientasi keselamatan: Mendukung shutdown berorientasi keselamatan untuk grup beban hingga SIL2 menurut EN IEC 62061:2021 dan Kategori 3 / PL d menurut EN ISO 13849-1:2015.
Fitur Utama

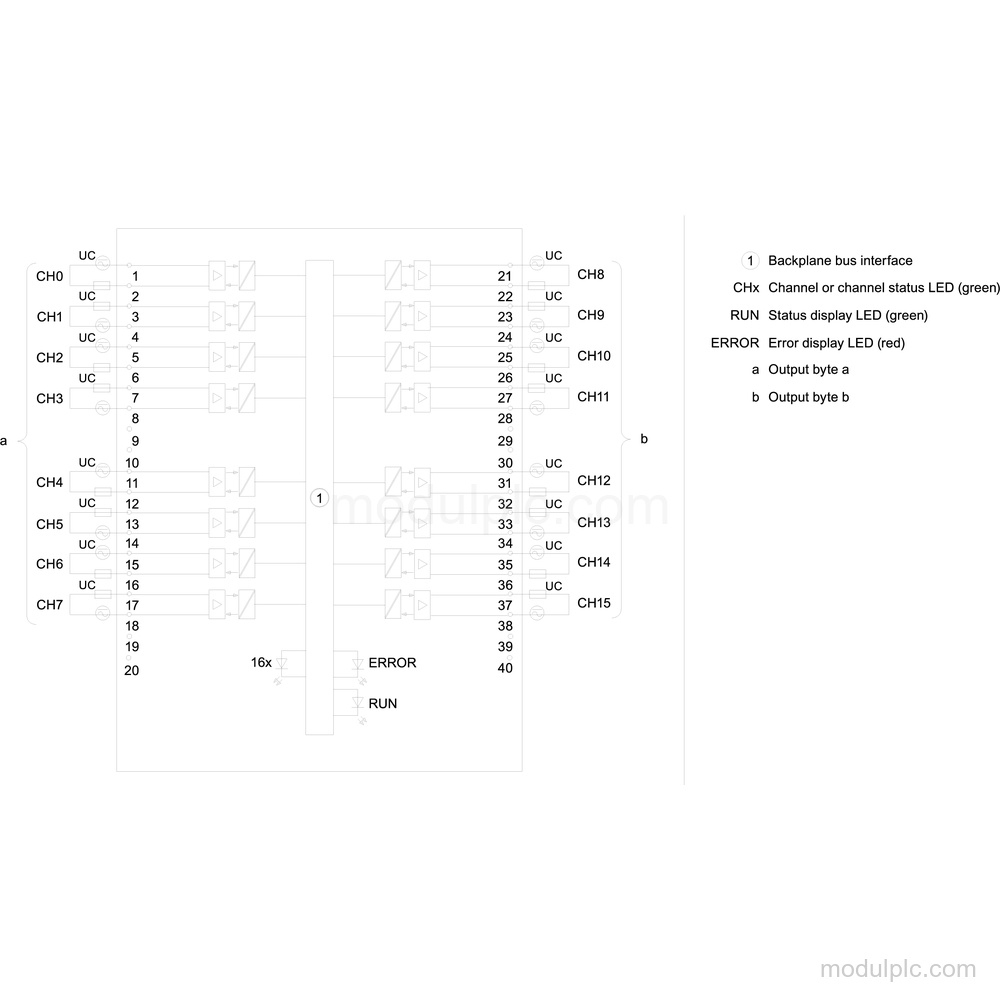

- Kanal output digital: 16 output transistor yang dapat diparameterkan, dengan kemampuan current-sinking dan current-sourcing, tersusun dalam grup berisi 1.
- Tegangan output: Nilai output DC nominal: 24 V, 48 V, dan 125 V; nilai output AC nominal: 24 V dan 48 V pada 50 – 60 Hz.
- Arus output: Arus output sinyal "1" nominal: 0.5 A; rentang maksimum yang diizinkan: 0.6 A. Arus maksimum adalah 0.5 A per kanal, 0.5 A per grup, dan 8 A per modul.
- Kinerja switching: Frekuensi switching maksimum adalah 25 Hz dengan beban resistif, 0.5 Hz dengan beban induktif, dan 10 Hz dengan beban lampu. Delay output maksimum 5 ms untuk "0" hingga "1" dan "1" hingga "0".
- Diagnostik dan status: LED indikasi RUN, ERROR, MAINT, status kanal, dan diagnostik modul tersedia. Nilai pengganti dapat dihubungkan; fungsi alarm diagnostik, pemantauan tegangan suplai, putus kabel, hubung singkat, dan kesalahan grup tidak tersedia.
- Isolasi dan koneksi: Kanal terisolasi secara elektrik satu sama lain dalam grup berisi 1 dan dari bus backplane. Konektor depan dengan terminal sekrup atau koneksi push-in harus dipesan terpisah.
Pertanyaan yang Sering Diajukan
1. Jenis output apa yang dimiliki Siemens 6ES7522-5EH00-0AB0?
Modul ini memiliki 16 output digital transistor yang dapat diparameterkan dengan kemampuan current-sinking dan current-sourcing.
2. Nilai tegangan output apa yang didukung?
Nilai output DC nominal adalah 24 V, 48 V, dan 125 V. Nilai output AC nominal adalah 24 V dan 48 V pada 50 – 60 Hz.
3. Batas arus apa yang berlaku pada output?
Arus output sinyal "1" nominal adalah 0.5 A, dengan rentang maksimum yang diizinkan 0.6 A. Arus maksimum adalah 0.5 A per kanal, 0.5 A per grup, dan 8 A per modul.
4. Apakah konektor depan termasuk dalam modul?
Modul ini tanpa konektor depan; konektor depan terminal sekrup atau push-in harus dipesan terpisah.
