Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

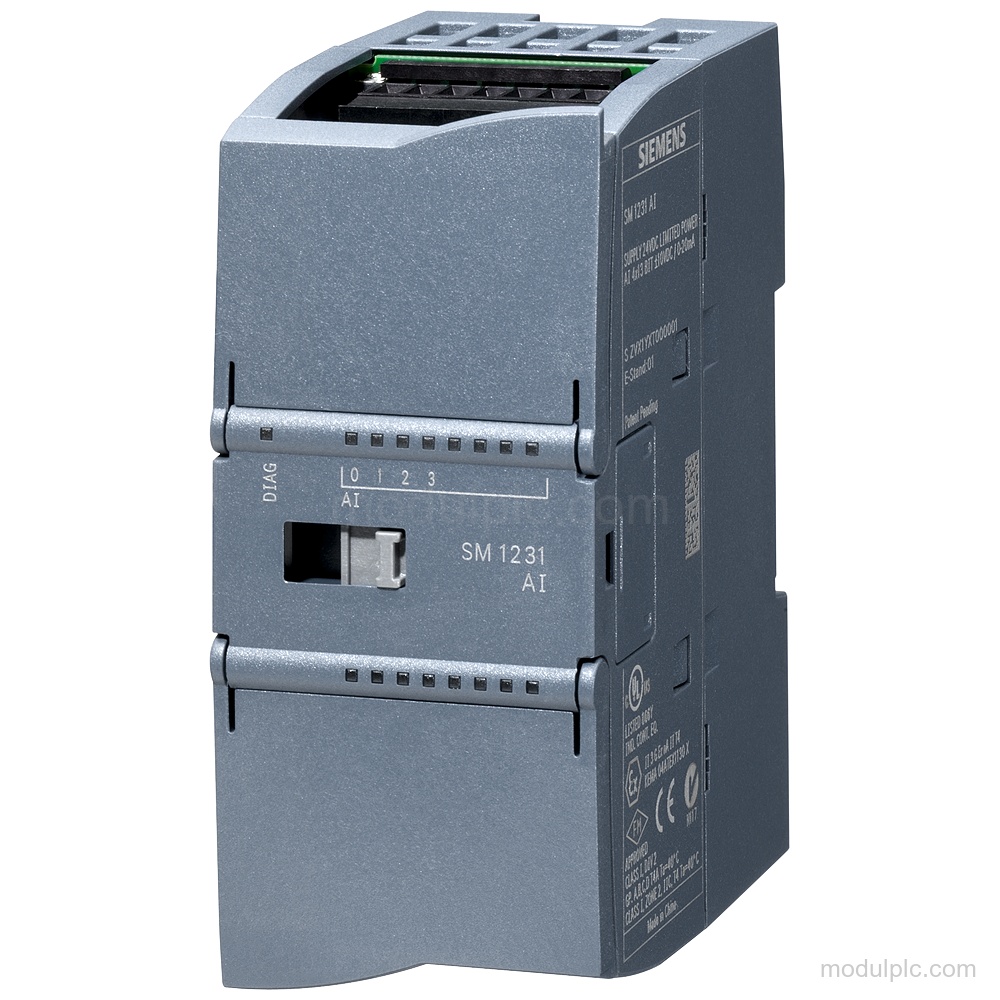

| Jenis modul | SM 1231, AI 8×16 bit TC |
| Kanal input analog | 8; Termokopel |
| Tipe termokopel yang didukung | J, K, T, E, R & S, B, N, C, TXK/XK(L) |
| Rentang input tegangan nominal | -80 mV hingga +80 mV |
| Tegangan catu nominal | 24 V DC |
| Resolusi maksimum | 15 bit; tanda + |
| Konsumsi arus tipikal | 40 mA |
| Diagnostik | Alarm, diagnostik yang dapat dibaca, pemantauan tegangan catu, deteksi putus kabel |
| Derajat proteksi | IP20 |
Aplikasi
- Pengukuran suhu dengan termokopel: Mengakuisisi sinyal suhu dari termokopel J, K, T, E, R, S, B, N, C dan TXK/XK(L) yang didukung.
Fitur Utama

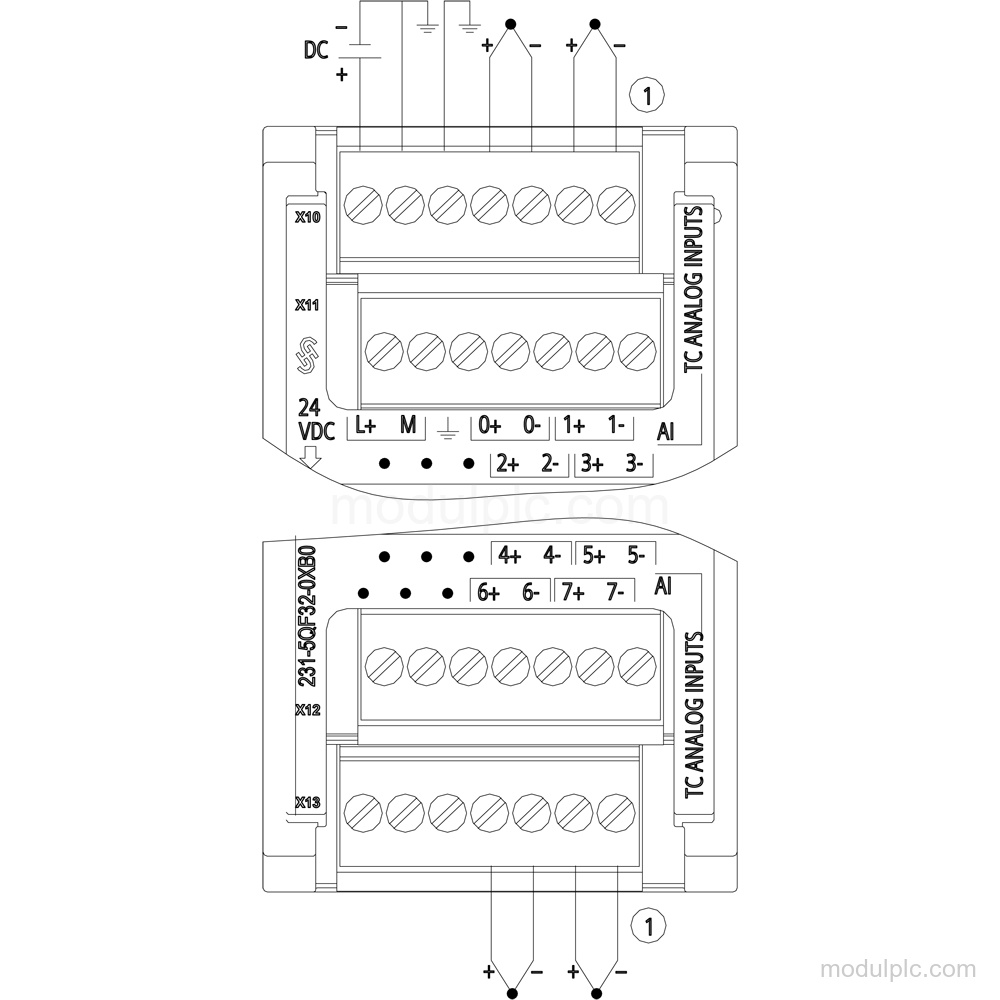

- Kanal input analog: 8 input analog untuk termokopel.
- Termokopel yang didukung: Mendukung tipe J, K, T, E, R & S, B, N, C, dan TXK/XK(L).
- Rentang input tegangan: Rentang input tegangan nominal: -80 mV hingga +80 mV; resistansi input ≥1 MOhm.
- Catu dan konsumsi: Tegangan catu nominal: 24 V DC; konsumsi arus tipikal: 40 mA; disipasi daya tipikal: 1.5 W.
- Resolusi dan konversi: Resolusi maksimum dengan overrange adalah 15 bit; tanda +. Prinsip pengukuran adalah integrasi, dan penghalusan nilai terukur dapat diparameterkan.
- Diagnostik dan proteksi: Memiliki alarm, diagnostik yang dapat dibaca, pemantauan tegangan catu, deteksi putus kabel, LED status input dan pemeliharaan, serta proteksi IP20.
Pertanyaan yang Sering Diajukan
1. Berapa banyak input termokopel yang dimiliki 6ES7231-5QF32-0XB0?
Modul ini memiliki 8 input analog termokopel.
2. Tipe termokopel dan rentang tegangan apa yang didukung?
Modul ini mendukung J, K, T, E, R & S, B, N, C, dan TXK/XK(L), dengan rentang input tegangan nominal -80 mV hingga +80 mV.
3. Diagnostik apa yang tersedia pada modul ini?
Modul ini memiliki alarm, diagnostik yang dapat dibaca, pemantauan tegangan catu, deteksi putus kabel, serta LED status input dan pemeliharaan.
