Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe produk | SM 1231, AI 4×16 bit RTD |
| Kanal input analog | 4; termometer resistansi |
| Tegangan catu daya nominal | 24 V DC |
| Rentang resistansi yang didukung | 150 Ω, 300 Ω, 600 Ω |
| Satuan pengukuran suhu | derajat Celsius/derajat Fahrenheit |
| Resolusi dengan rentang lebih | 15 bit; tanda + |
| Diagnostik | Pemantauan tegangan suplai, kabel putus, alarm, diagnostik yang dapat dibaca |
| Derajat proteksi | IP20 |
Fitur Utama
- Modul input RTD: Penetapan tipe produk: SM 1231, AI 4×16 bit RTD.

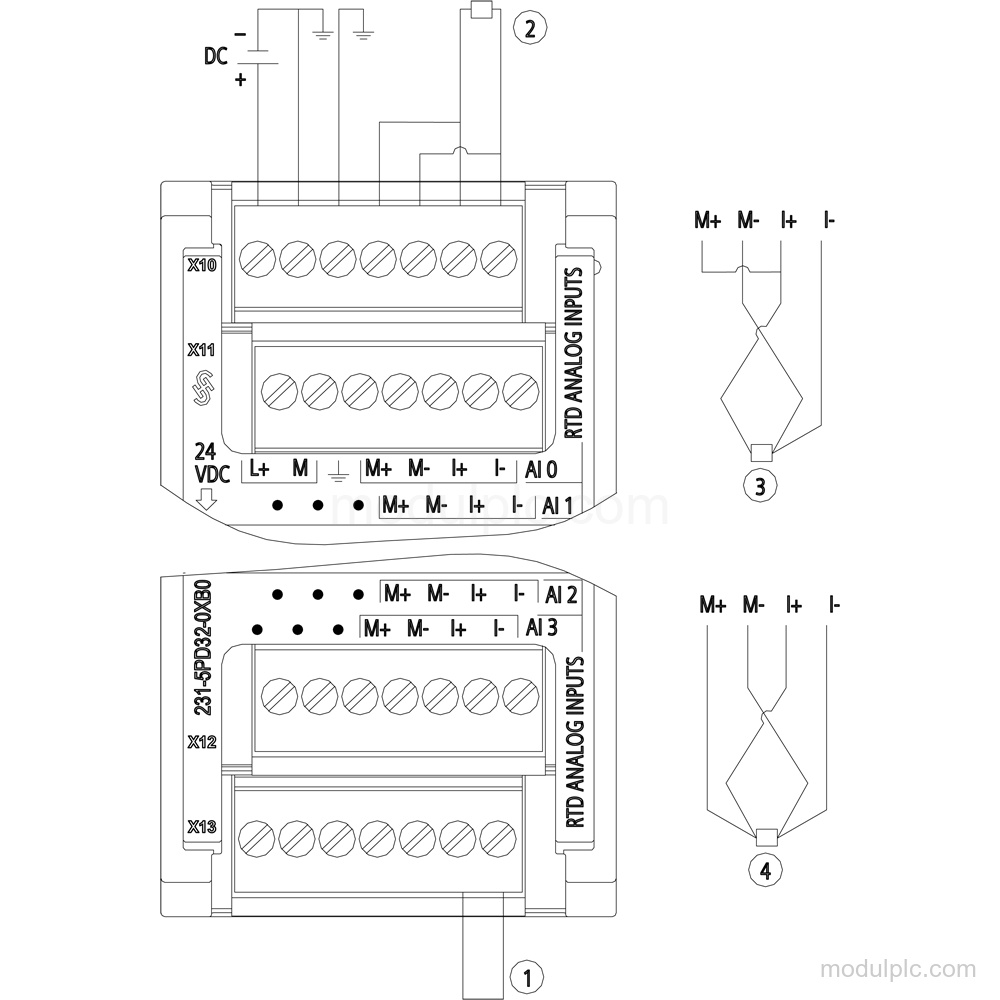

- Empat input RTD: Memiliki 4 input analog untuk termometer resistansi, termasuk Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu100, dan LG-Ni1000.
- Rentang resistansi: Mendukung rentang resistansi 150 Ω, 300 Ω, dan 600 Ω.
- Resolusi dan konversi: Resolusi dengan rentang lebih: 15 bit; tanda +. Prinsip pengukuran: integrasi. Waktu integrasi tidak dapat diparameterkan.
- Diagnostik: Memiliki alarm, diagnostik yang dapat dibaca, alarm diagnostik, pemantauan tegangan suplai, deteksi kabel putus, serta LED untuk status input dan pemeliharaan.
- Catu daya dan proteksi: Tegangan catu daya nominal: 24 V DC. Konsumsi arus tipikal: 40 mA; kehilangan daya tipikal: 1.5 W. Derajat proteksi: IP20.
Pertanyaan yang Sering Diajukan
1. Berapa banyak input RTD yang dimiliki 6ES7231-5PD32-0XB0?
Modul ini memiliki 4 input analog untuk termometer resistansi.
2. Termometer resistansi apa saja yang didukung?
Tipe yang didukung meliputi Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu100, dan LG-Ni1000.
3. Berapa tegangan catu daya yang diperlukan modul ini?
Tegangan catu daya nominalnya adalah 24 V DC.
4. Diagnostik apa saja yang tersedia?
Modul ini memiliki pemantauan tegangan suplai, deteksi kabel putus, alarm, diagnostik yang dapat dibaca, serta LED untuk status input dan pemeliharaan.
