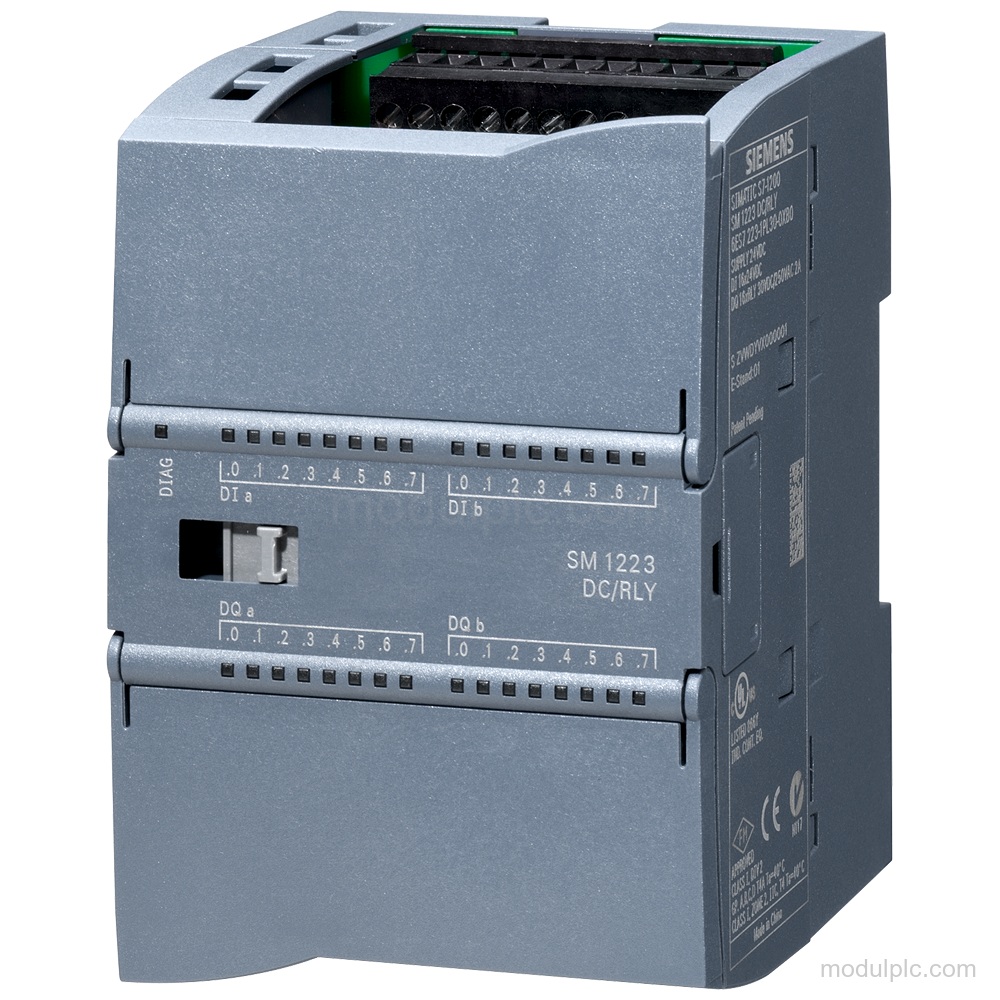

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | SM 1223, DI 16×24 V DC, DQ 16x relai |
| Input digital | 16, dalam kelompok 2 |
| Output relai | 16, dalam kelompok 4 |
| Tegangan input | 24 V DC; sinyal 0: 5 V DC pada 1 mA; sinyal 1: 15 V DC pada 2.5 mA |
| Tegangan output | 5 V DC hingga 30 V DC; 5 V AC hingga 250 V AC |
| Kapasitas switching | 2 A dengan beban resistif |
| Tegangan catu | 24 V DC; rentang yang diizinkan 20.4 V hingga 28.8 V |
| Arus bus backplane | 180 mA maks. pada 5 V DC |
| Diagnostik | Alarm diagnostik dan LED untuk status input dan output |
| Pemisahan potensial | 1 500 V AC selama 1 menit antara output dan bus backplane |
| Perlindungan | IP20 |
Aplikasi
- Akuisisi sinyal digital: Menyediakan 16 input digital untuk memperoleh sinyal 24 V DC.
- Kontrol output relai: Menyediakan 16 output relai untuk switching beban hingga 2 A dengan beban resistif.
Fitur Utama

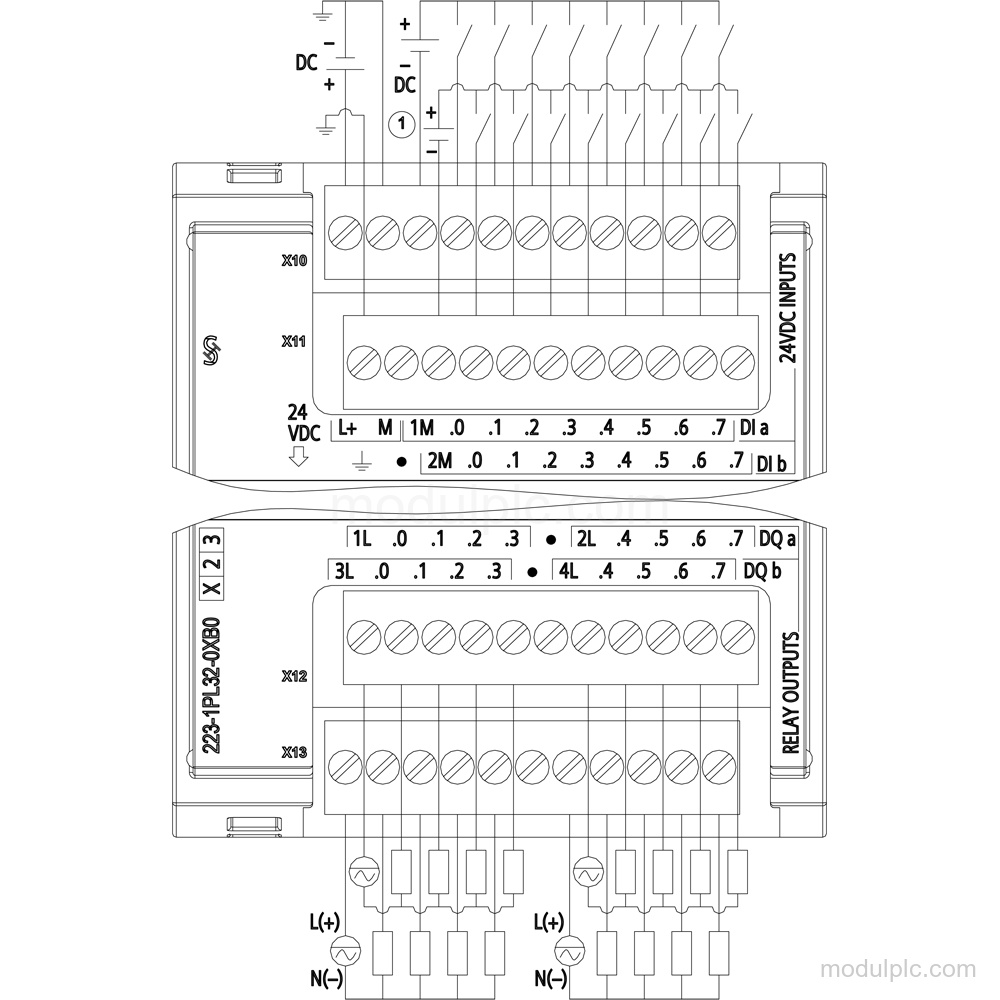

- Kanal I/O digital: Memiliki 16 input digital dan 16 output relai. Input tersusun dalam kelompok 2; output tersusun dalam kelompok 4.
- Input 24 V DC: Nilai nominal input adalah 24 V DC. Sinyal 0 adalah 5 V DC pada 1 mA; sinyal 1 adalah 15 V DC pada 2.5 mA.
- Switching output relai: Output relai mendukung 5 V DC hingga 30 V DC atau 5 V AC hingga 250 V AC. Kapasitas switching hingga 2 A dengan beban resistif.
- Catu dan daya: Tegangan catu nominal adalah 24 V DC, dengan rentang yang diizinkan dari 20.4 V hingga 28.8 V. Kehilangan daya tipikal adalah 10 W.
- Diagnostik dan isolasi: Memiliki alarm diagnostik dan LED untuk status input dan output. Kanal output dipisahkan oleh relai, dengan 1 500 V AC selama 1 menit antara output dan bus backplane.

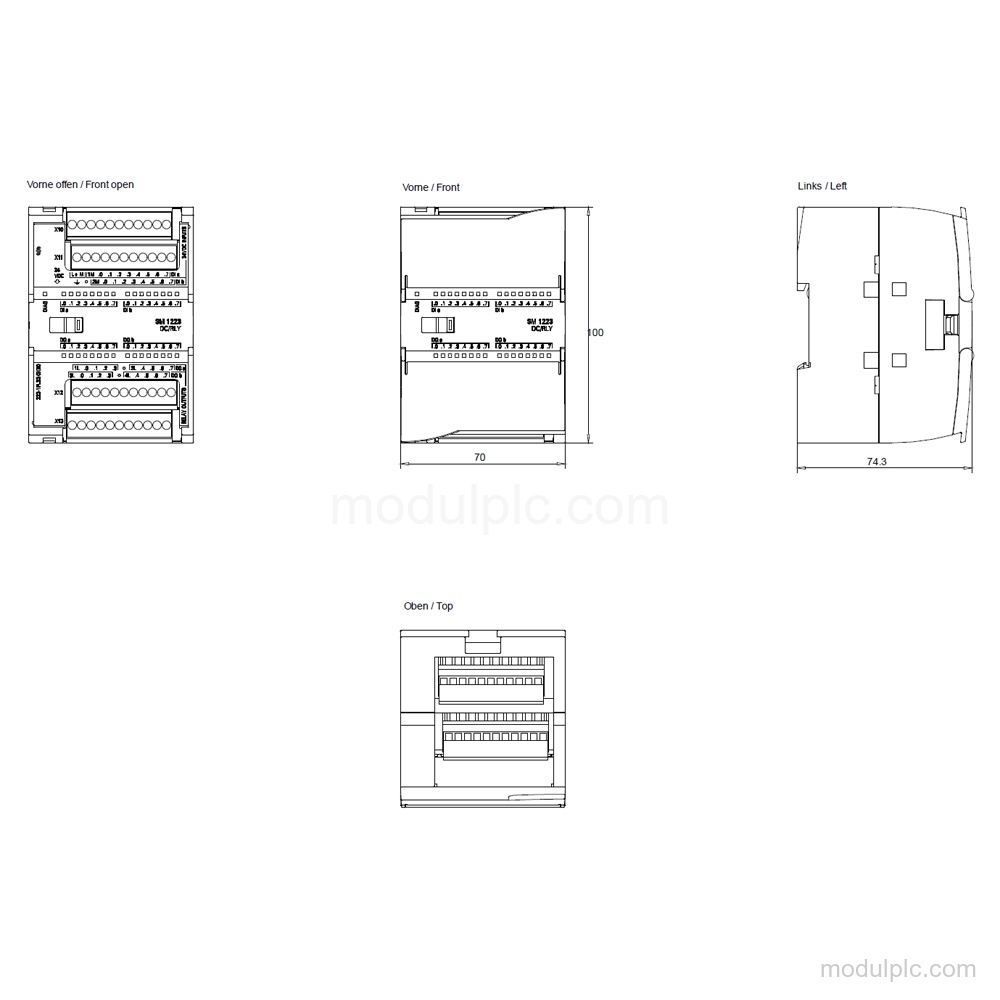

- Pemasangan dan perlindungan: Nilai maksimum pemasangan adalah 16 hingga 40 °C pada semua posisi pemasangan, 16 hingga 50 °C untuk pemasangan horizontal, dan perlindungan IP20.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input digital dan output relai pada 6ES7223-1PL32-0XB0?
Modul ini memiliki 16 input digital dan 16 output relai. Input berada dalam kelompok 2, sedangkan output berada dalam kelompok 4.
2. Sinyal input apa yang didukung modul ini?
Nilai nominal input adalah 24 V DC. Sinyal 0 adalah 5 V DC pada 1 mA, dan sinyal 1 adalah 15 V DC pada 2.5 mA.
3. Berapa tegangan output dan kapasitas switching yang didukung?
Tegangan output adalah 5 V DC hingga 30 V DC atau 5 V AC hingga 250 V AC. Kapasitas switching hingga 2 A dengan beban resistif.
4. Diagnostik apa yang disediakan modul ini?
Modul ini memiliki alarm diagnostik dan LED untuk status input dan output.
