Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | SB 1232, AQ 4x 14 bit |
| Output analog | 4; arus atau tegangan |
| Rentang output | -10 V hingga +10 V; 0 hingga 20 mA; 4 mA hingga 20 mA |
| Resolusi | 14 bit; Tegangan: 14 bit; Arus: 13 bit |
| Tegangan suplai nominal | 24 V DC |
| Tegangan suplai yang diizinkan | 20.4 V hingga 28.8 V DC |
| Impedansi beban, output tegangan | minimal 1 000 Ω |
| Impedansi beban, output arus | maksimal 600 Ω |
| Diagnostik | Pemantauan tegangan suplai, putus kabel, hubung singkat, alarm diagnostik |
| Proteksi | IP20 |
Aplikasi
- Kontrol output analog: Menyediakan sinyal output analog tegangan atau arus melalui 4 kanal output analog yang dapat dikonfigurasi.
Fitur Utama
- Kanal output analog: 4 output analog; setiap kanal mendukung output arus atau tegangan.
- Rentang output yang didukung: Tegangan: -10 V hingga +10 V; arus: 0 hingga 20 mA atau 4 mA hingga 20 mA.
- Resolusi: Resolusi maksimum dengan overrange: 14 bit termasuk tanda; resolusi arus: 13 bit.
- Tegangan suplai: Suplai nominal: 24 V DC; rentang yang diizinkan: 20.4 V hingga 28.8 V DC.
- Diagnostik: Fungsi diagnostik dan alarm diagnostik; pemantauan tegangan suplai, putus kabel, dan hubung singkat.

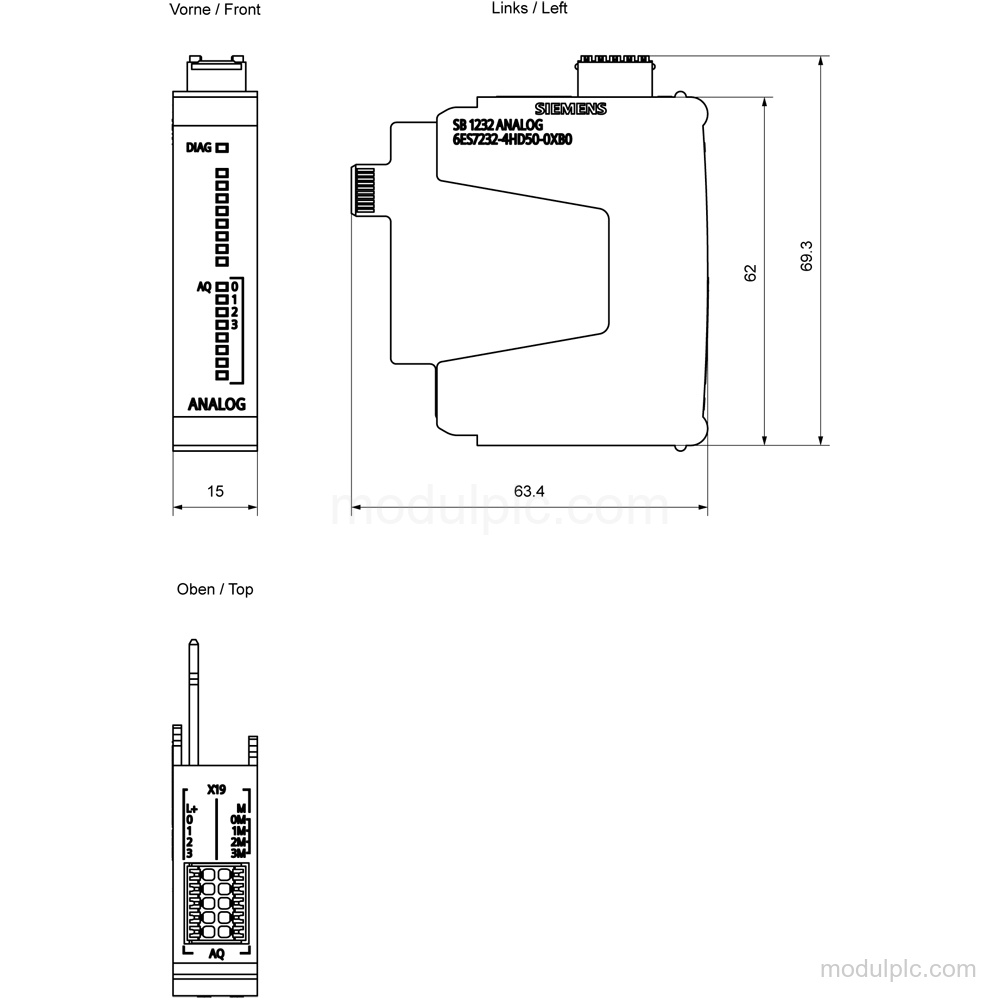

- Proteksi dan dimensi: Proteksi IP20; dimensi kemasan: 82.00 x 34.00 x 79.00 mm.
Pertanyaan yang Sering Diajukan
1. Berapa banyak output analog yang dimiliki Siemens 6ES7232-4HD50-0XB0?
Modul ini memiliki 4 output analog, dengan dukungan output arus atau tegangan.
2. Rentang sinyal apa yang didukung?
Rentang yang didukung adalah -10 V hingga +10 V, 0 hingga 20 mA, dan 4 mA hingga 20 mA.
3. Berapa resolusi yang disediakan modul ini?
Resolusi maksimum dengan overrange adalah 14 bit termasuk tanda; resolusi tegangan 14 bit dan resolusi arus 13 bit.
4. Diagnostik apa saja yang tersedia?
Diagnostik mencakup pemantauan tegangan suplai, deteksi putus kabel, deteksi hubung singkat, dan alarm diagnostik.
5. Berapa tegangan suplai yang diperlukan modul ini?
Suplai nominalnya 24 V DC, dengan rentang yang diizinkan dari 20.4 V hingga 28.8 V DC.
