Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | SM 1231, AI 8×16 bit TC |
| Input analog | 8; Termokopel |
| Tipe termokopel yang didukung | J, K, T, E, R & S, B, N, C, TXK/XK(L) |
| Rentang input tegangan nominal | -80 mV hingga +80 mV |
| Resistansi input | ≥ 10 MOhm |
| Tegangan catu daya | 24 V DC nominal; 20.4 V hingga 28.8 V diizinkan |
| Resolusi dengan overrange | 15 bit; + sign |
| Prinsip pengukuran | integrasi |
| Diuji dengan isolasi | 707 V DC (type test) |
| Perlindungan | IP20 |
Aplikasi
- Pengukuran suhu: Mendukung pengukuran suhu dengan satuan derajat Celsius atau derajat Fahrenheit yang dapat disesuaikan dan kompensasi suhu yang dapat diparameterkan.
Fitur Utama

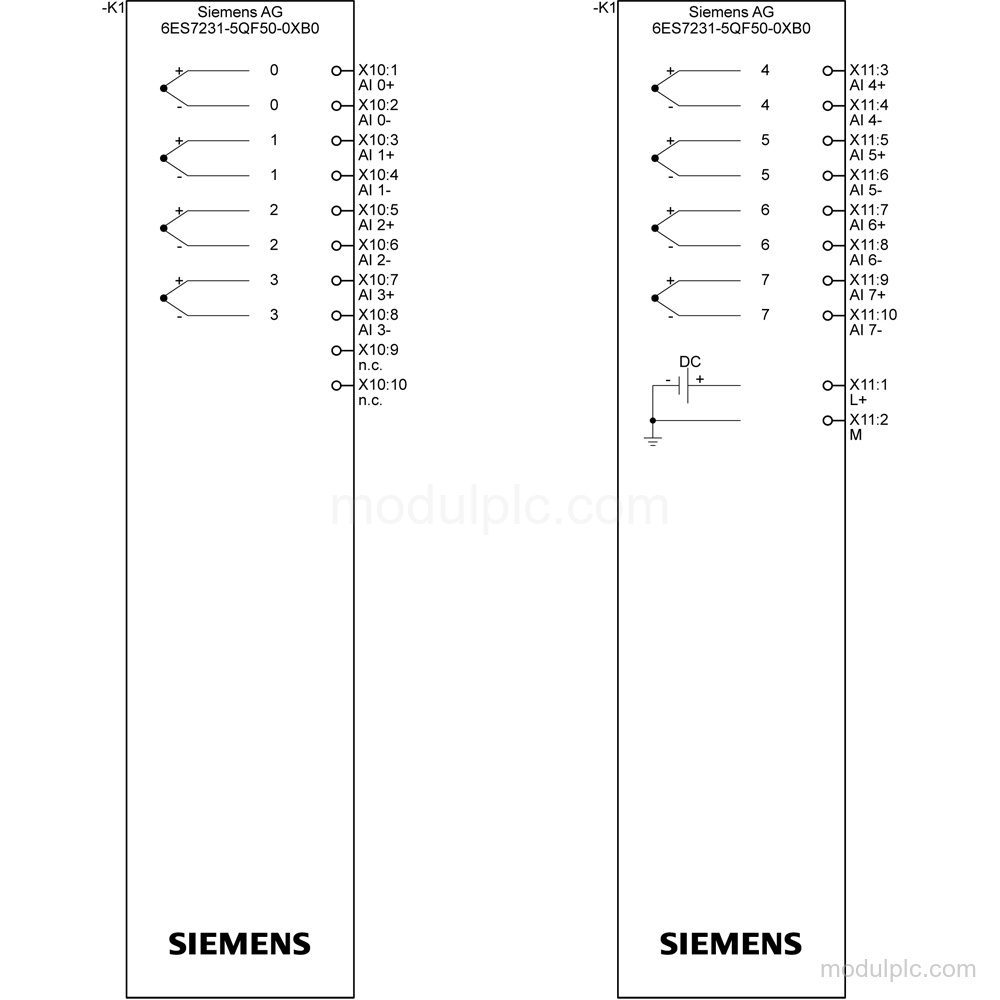

- 8 input termokopel: Memiliki 8 input analog termokopel dan mendukung tipe J, K, T, E, R, S, B, N, C, dan TXK/XK(L).
- Rentang input: Mendukung input tegangan dan rentang tegangan nominal -80 mV hingga +80 mV; rentang input arus, termometer resistansi, dan resistansi tidak didukung.
- Catu daya dan konsumsi: Memiliki catu daya nominal 24 V DC dengan rentang yang diizinkan 20.4 V hingga 28.8 V, konsumsi arus tipikal 15 mA, dan konsumsi tipikal bus backplane 40 mA pada 5 V DC.
- Resolusi dan pengukuran: Menggunakan pengukuran integrasi dengan resolusi 15 bit dan overrange, termasuk tanda; waktu integrasi dapat diparameterkan.
- Diagnostik dan isolasi: Memiliki diagnostik yang dapat dibaca, alarm diagnostik, pemantauan tegangan catu daya, deteksi putus kabel, LED DIAG, dan pemisahan potensial antara input analog dan catu daya elektronik.
Pertanyaan yang Sering Diajukan
1. Berapa banyak kanal termokopel yang dimiliki 6ES7231-5QF50-0XB0?
Modul ini memiliki 8 input analog termokopel.
2. Tipe termokopel apa yang didukung modul ini?
Modul ini mendukung J, K, T, E, R & S, B, N, C, dan TXK/XK(L).
3. Berapa tegangan catu daya modul ini?
Tegangan catu daya nominal adalah 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V.
4. Berapa resolusi dan prinsip pengukurannya?
Modul ini menggunakan pengukuran integrasi dan memberikan resolusi 15 bit dengan overrange, termasuk tanda.
5. Diagnostik apa yang tersedia?
Modul ini memiliki diagnostik yang dapat dibaca, alarm diagnostik, pemantauan tegangan catu daya, deteksi putus kabel, dan LED DIAG.
