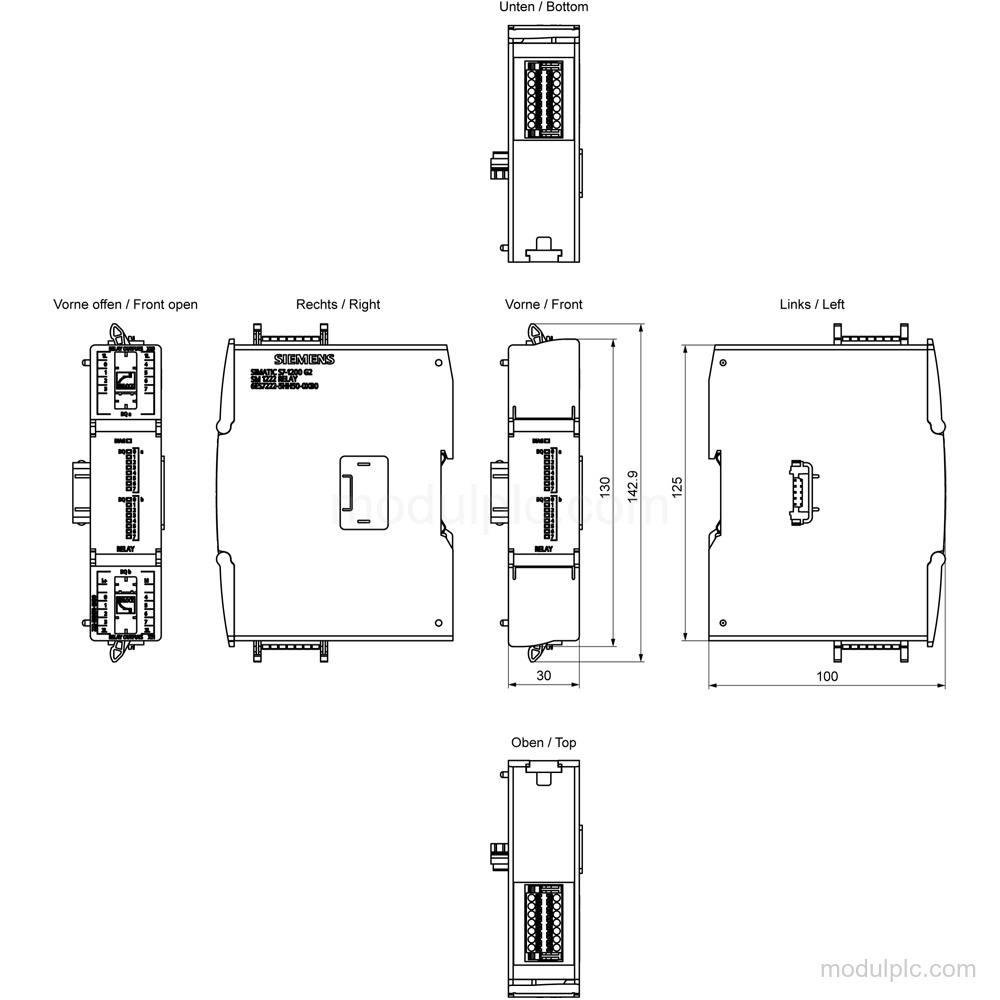

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | SM 1222, DQ 16x relai/2 A |
| Output digital | 16 |
| Tegangan output, DC | 5 V DC hingga 30 V DC |
| Tegangan output, AC | 5 V AC hingga 250 V AC |
| Kapasitas switching beban resistif maksimum | 2 A |
| Tegangan catu nominal | 24 V DC |
| Penundaan output, maksimum | 10 ms untuk “0” hingga “1” dan 10 ms untuk “1” hingga “0” |
| Pengelompokan kanal | 8 |
| Pemisahan potensial bus backplane | Ya; 1500 V AC (uji tipe) |
| Tingkat proteksi | IP20 |

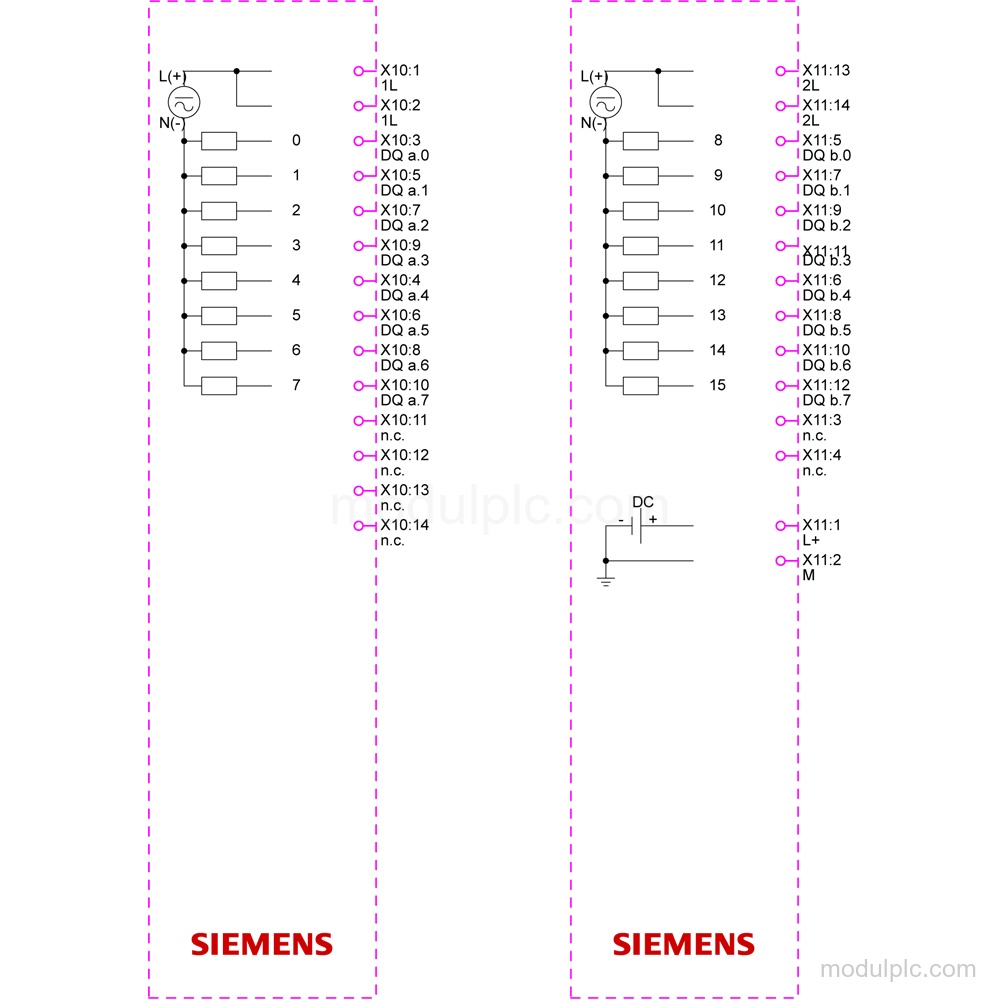

Fitur Utama
- Jenis output digital: SM 1222, DQ 16x relai/2 A dengan 16 output relai.
- Rentang tegangan output: Tegangan output nominal: 5 V DC hingga 30 V DC atau 5 V AC hingga 250 V AC.
- Kapasitas output: Kapasitas switching maksimum dengan beban resistif: 2 A; beban lampu: 30 W dengan DC dan 200 W dengan AC.
- Tegangan catu: Tegangan catu nominal: 24 V DC, dengan rentang yang diizinkan 20.4 V DC hingga 28.8 V DC.
- Diagnostik dan isolasi: Fungsi diagnostik, alarm diagnostik, pemantauan tegangan catu, LED DIAG, dan LED status output tersedia. Output digital memiliki pemisahan potensial relai antarkanal dalam kelompok 8 dan pemisahan 1500 V AC (uji tipe) dari bus backplane.
- Timing dan proteksi: Penundaan output maksimum adalah 10 ms untuk “0” hingga “1” dan “1” hingga “0” dengan beban resistif. Proteksi hubung singkat tidak termasuk dan harus disediakan secara eksternal.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah output relai pada Siemens 6ES7222-5HH50-0XB0?
Modul ini memiliki 16 output relai, yang disusun dalam kelompok 8.
2. Rentang tegangan output apa yang didukung modul ini?
Modul ini mendukung 5 V DC hingga 30 V DC dan 5 V AC hingga 250 V AC sebagai rentang tegangan output nominal.
3. Berapa kapasitas switching output-nya?
Kapasitas switching maksimum adalah 2 A dengan beban resistif, 30 W dengan beban lampu DC, dan 200 W dengan beban lampu AC.
4. Diagnostik apa yang tersedia?
Modul ini memiliki fungsi diagnostik, alarm diagnostik, pemantauan tegangan catu, LED DIAG, dan LED untuk status output.
5. Apakah proteksi hubung singkat sudah termasuk?
Tidak. Proteksi hubung singkat harus disediakan secara eksternal.
