Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | Modul posisi untuk penggerak gerak cepat/lambat |
| Input digital | 8 |
| Output digital | 8 |
| Tegangan catu nominal | 24 V DC |
| Tegangan catu yang diizinkan | 20.4 V hingga 28.8 V DC |
| Frekuensi input enkoder inkremental simetris, maks. | 0.5 MHz |
| Frekuensi input enkoder inkremental asimetris, maks. | 50 kHz; 25 kHz untuk panjang kabel 100 m |
| Konektor depan yang diperlukan | 1x 20-pin |
| Suhu sekitar saat beroperasi | 0 °C hingga 60 °C |
Aplikasi
- Kontrol pemosisian: Mendukung pengaturan nilai aktual saat bergerak dan pemosisian mulai/berhenti.
- Kontrol gerak: Mengontrol output gerak cepat, gerak merayap, berjalan kanan, dan berjalan kiri.
- Sinyal cam referensi dan pembalik: Menggunakan input digital untuk cam referensi dan cam pembalik.
Fitur Utama
- Modul posisi: Untuk penggerak gerak cepat/lambat; paket konfigurasi dalam CD disertakan.
- I/O digital: 8 input digital untuk cam referensi, cam pembalik, pengaturan nilai aktual saat bergerak, dan pemosisian mulai/berhenti; 8 output digital untuk gerak cepat, gerak merayap, berjalan kanan, dan berjalan kiri.
- Catu 24 V: Tegangan catu nominal: 24 V DC; rentang yang diizinkan: 20.4 V hingga 28.8 V DC.
- Dukungan enkoder: Mendukung enkoder inkremental simetris dan asimetris, enkoder absolut (SSI), dan sensor 2-kawat.
- Sinyal enkoder: Frekuensi input enkoder inkremental simetris, maks.: 0.5 MHz. Frekuensi input enkoder inkremental asimetris, maks.: 50 kHz; 25 kHz untuk panjang kabel 100 m.

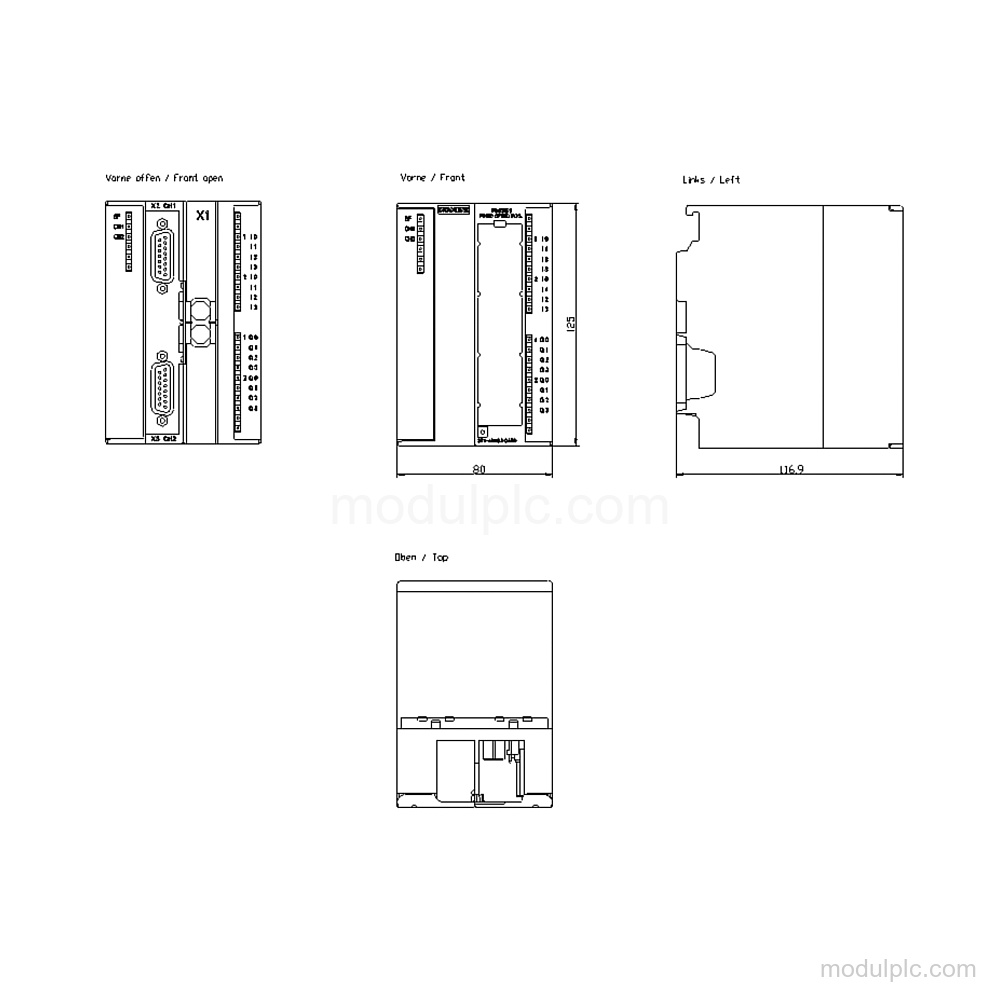

- Koneksi dan dimensi: Konektor depan yang diperlukan: 1x 20-pin. Dimensi: lebar 80 mm, tinggi 125 mm, dan kedalaman 120 mm.
Pertanyaan yang Sering Diajukan
1. Apa jenis modul 6ES7351-1AH02-0AE0?

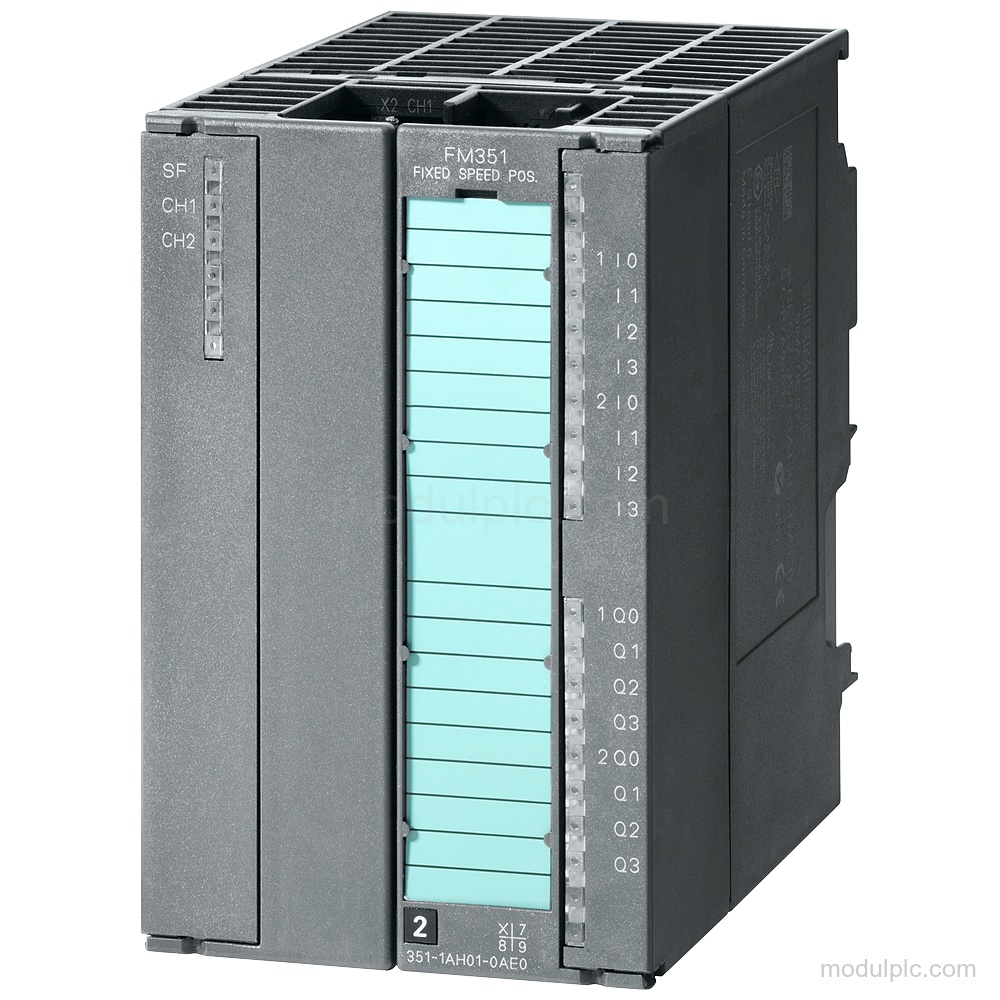

Ini adalah modul posisi SIMATIC S7-300 untuk penggerak gerak cepat/lambat dan mencakup paket konfigurasi dalam CD.
2. Berapa jumlah input dan output digital pada modul ini?
Modul ini memiliki 8 input digital dan 8 output digital.
3. Berapa tegangan catu yang diperlukan modul ini?
Tegangan catu nominalnya 24 V DC, dengan rentang yang diizinkan dari 20.4 V hingga 28.8 V DC.
4. Jenis enkoder apa yang didukung?
Modul ini mendukung enkoder inkremental simetris dan asimetris, enkoder absolut (SSI), serta sensor 2-kawat.
5. Konektor depan apa yang diperlukan?
Konektor depan yang diperlukan adalah 1x 20-pin.
