Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Kanal output digital | 16 |
| Tegangan beban, nominal DC | 24 V |
| Rentang tegangan beban yang diizinkan | 20.4 V hingga 57.6 V |
| Arus output untuk sinyal "1", nominal | 0.5 A |
| Frekuensi switching dengan beban resistif, maks. | 10 Hz |
| Konektor depan yang diperlukan | 40-pin |
| Isolasi antara kanal dan bus backplane | Ya; Optokopler |
| Siklus hidup produk | Produk dihentikan |
Aplikasi
- Kontrol input digital: Output dapat mengontrol input digital.
Fitur Utama
- Kanal output digital: 16 output digital dengan relai solid-state terisolasi dan pemisahan potensial antar-kanal dalam kelompok 1.
- Catu daya dan arus output: Tegangan beban: nilai nominal DC 24 V, rentang yang diizinkan 20.4 V hingga 57.6 V. Arus output untuk sinyal "1": nilai nominal 0.5 A.
- Proteksi output dan diagnostik: Proteksi hubung singkat: Tidak; harus disediakan secara eksternal. Fungsi diagnostik, alarm diagnostik, informasi diagnostik yang dapat dibaca, dan indikator LED tersedia; fungsi bersifat dapat diparameterkan jika dinyatakan.
- Kinerja switching: Penundaan output dengan beban resistif: 6 ms dari "0" ke "1" dan 3 ms dari "1" ke "0". Frekuensi switching: 10 Hz dengan beban resistif dan 0.5 Hz dengan beban induktif.
- Koneksi dan isolasi: Konektor depan yang diperlukan: 40-pin. Isolasi diuji dengan 1 500 V AC, dan kanal dipisahkan dari bus backplane dengan optokopler.

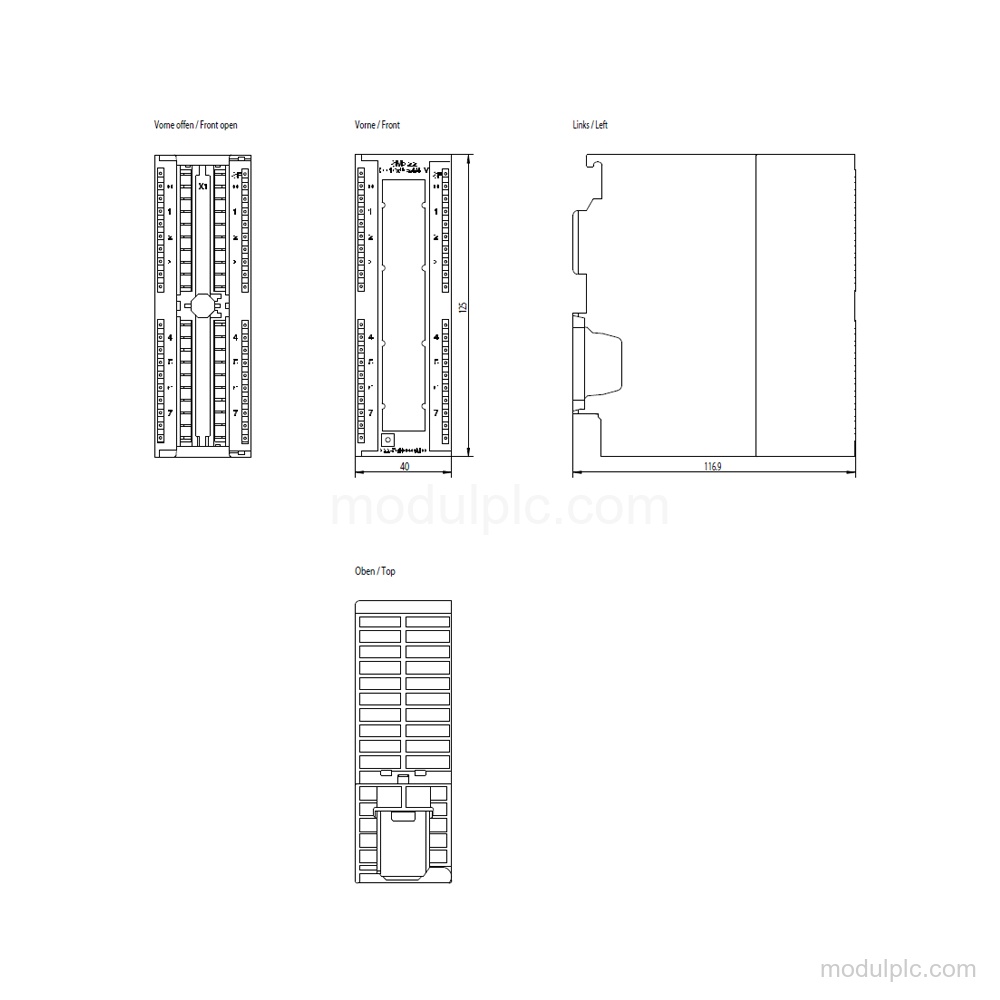

- Dimensi dan berat: Dimensi: lebar 40 mm, tinggi 125 mm, dan kedalaman 120 mm. Berat: sekitar 260 g.
Pertanyaan yang Sering Diajukan
1. Berapa banyak output digital yang dimiliki 6ES7322-5GH00-0AB0?
Modul ini memiliki 16 output digital dengan relai solid-state terisolasi.
2. Tegangan beban apa yang didukung modul output digital ini?
Tegangan beban nominal DC adalah 24 V, dengan rentang yang diizinkan dari 20.4 V hingga 57.6 V.
3. Berapa arus output nominal untuk sinyal "1"?
Arus output nominal untuk sinyal "1" adalah 0.5 A.
4. Konektor depan apa yang diperlukan?
Konektor depan 40-pin diperlukan.
5. Apakah modul ini memiliki proteksi hubung singkat?
Modul ini tanpa proteksi hubung singkat; proteksi harus disediakan secara eksternal.
