Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe produk | KP32F PN |
| Tombol short-stroke | 32 |
| Input digital | 32 |
| Output digital | 16 |
| Antarmuka PROFINET | 2; termasuk switch |
| PROFIsafe | 2x SIL 3 (dua kanal) atau 4x SIL 2 (satu kanal) sensor penghentian darurat |
| Tegangan catu daya nominal | 24 V DC |
| Rentang catu daya DC yang diizinkan | 20.4 V hingga 28.8 V |
| Arus output per kanal, maks. | 100 mA |
| Arus output per grup, maks. | 800 mA |
| Pemasangan | Pemasangan depan dengan klip pemasangan |
| Proteksi | IP65 di bagian depan; IP20 di bagian belakang |
Aplikasi
- Kontrol operator dan pensinyalan proses: 32 tombol direct menyediakan input operator dan LED direct DP menyediakan pensinyalan I/O output S7 untuk kontrol operator terhadap proses.
- Input sensor penghentian darurat: PROFIsafe mendukung 2x SIL 3 (dua kanal) atau 4x SIL 2 (satu kanal) sensor penghentian darurat.
Fitur Utama
- Antarmuka tombol dan LED: Memiliki 32 tombol short-stroke yang dapat diparameterkan, tombol membran label yang dapat ditentukan pengguna, dan 8 LED direct DP dengan kecerahan yang dapat disesuaikan. LED mendukung 5 mode warna: merah, hijau, biru, kuning, dan putih.

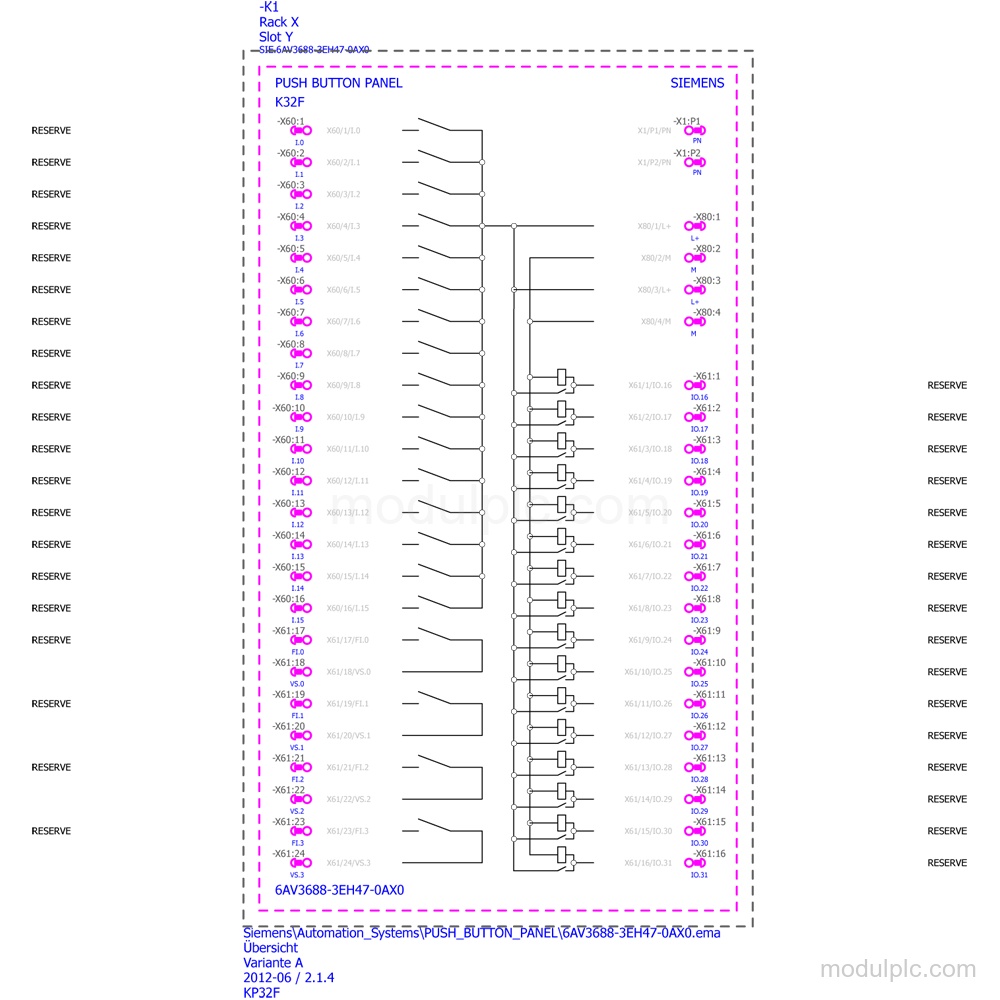

- I/O digital: Menyediakan 32 input digital dan 16 output digital. Total input dan output adalah maks. 32; konfigurasinya mendukung 2x SIL 2 atau 4x SIL 3.
- PROFINET dan PROFIsafe: Memiliki 2 antarmuka PROFINET dengan switch terintegrasi serta mendukung PROFINET IO, PROFINET CBA, shared device, dan PROFIsafe. PROFIsafe mendukung 2x SIL 3 (dua kanal) atau 4x SIL 2 (satu kanal) sensor penghentian darurat.
- Catu daya 24 V DC: Menggunakan tegangan catu daya nominal 24 V DC. Rentang catu daya DC yang diizinkan adalah 20.4 V hingga 28.8 V, dan 24 V dapat diteruskan melalui konektor tanpa terputus saat konektor ditarik.
- Kapasitas dan proteksi output: Output memiliki tegangan output nominal 24 V DC dan tidak terisolasi, dengan maks. 100 mA per kanal dan maks. 800 mA per grup pada kondisi arus output yang dinyatakan. Proteksi hubung singkat tersedia.

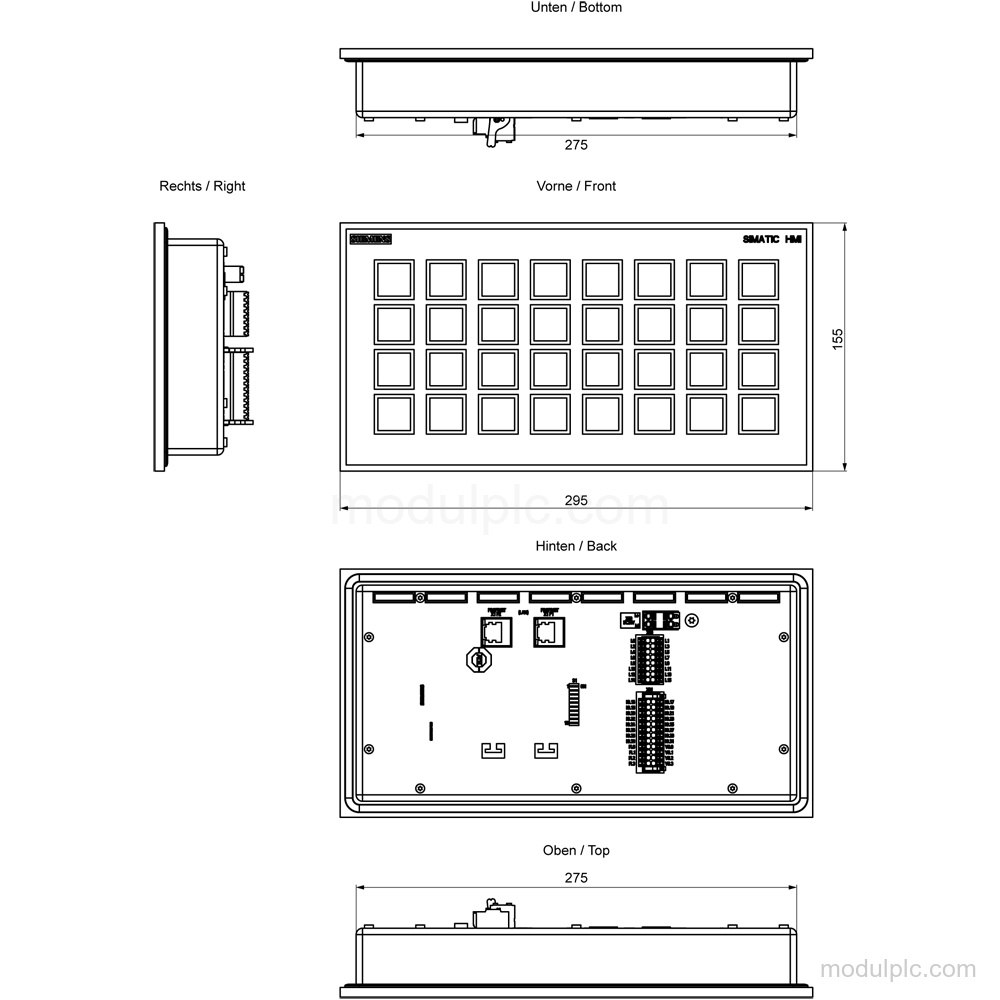

- Pemasangan depan dan proteksi: Mendukung pemasangan depan dengan klip pemasangan dalam posisi vertikal, format potret, atau format lanskap. Proteksinya IP65 di bagian depan dan IP20 di bagian belakang; bagian depan memiliki Enclosure Type 4x.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah tombol pada 6AV3688-3EH47-0AX0?
Panel ini memiliki 32 tombol short-stroke dan 32 tombol direct.
2. Apa antarmuka jaringan dan protokol yang didukung panel HMI ini?
Panel ini memiliki 2 antarmuka PROFINET dengan switch terintegrasi serta mendukung PROFINET IO, PROFINET CBA, shared device, dan PROFIsafe.
3. Berapa tegangan catu daya KP32F PN?
Tegangan catu daya nominalnya adalah 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V. 24 V dapat diteruskan melalui konektor tanpa terputus saat konektor ditarik.
4. Apa konfigurasi I/O digitalnya?
Panel ini memiliki 32 input digital dan 16 output digital. Total input dan output adalah maks. 32; tersedia 4 pin DI keselamatan.
5. Bagaimana panel dipasang dan dilindungi?
Panel menggunakan pemasangan depan dengan klip pemasangan dan mendukung pemasangan vertikal, potret, serta lanskap. Proteksinya IP65 di bagian depan dan IP20 di bagian belakang; bagian depan memiliki Enclosure Type 4x.
