Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | KP8F PN |
| Tombol | 8 tombol short-stroke |
| Mode warna LED | 5; merah, hijau, biru, kuning, putih |
| Input digital | 8 |
| Output digital | 8 |
| Pin DI keselamatan | 2 |
| Antarmuka PROFINET | 2; termasuk switch |
| Tegangan catu daya | 24 V DC; rentang yang diizinkan 20.4 V hingga 28.8 V |
| Arus output per kanal, maks. | 100 mA |

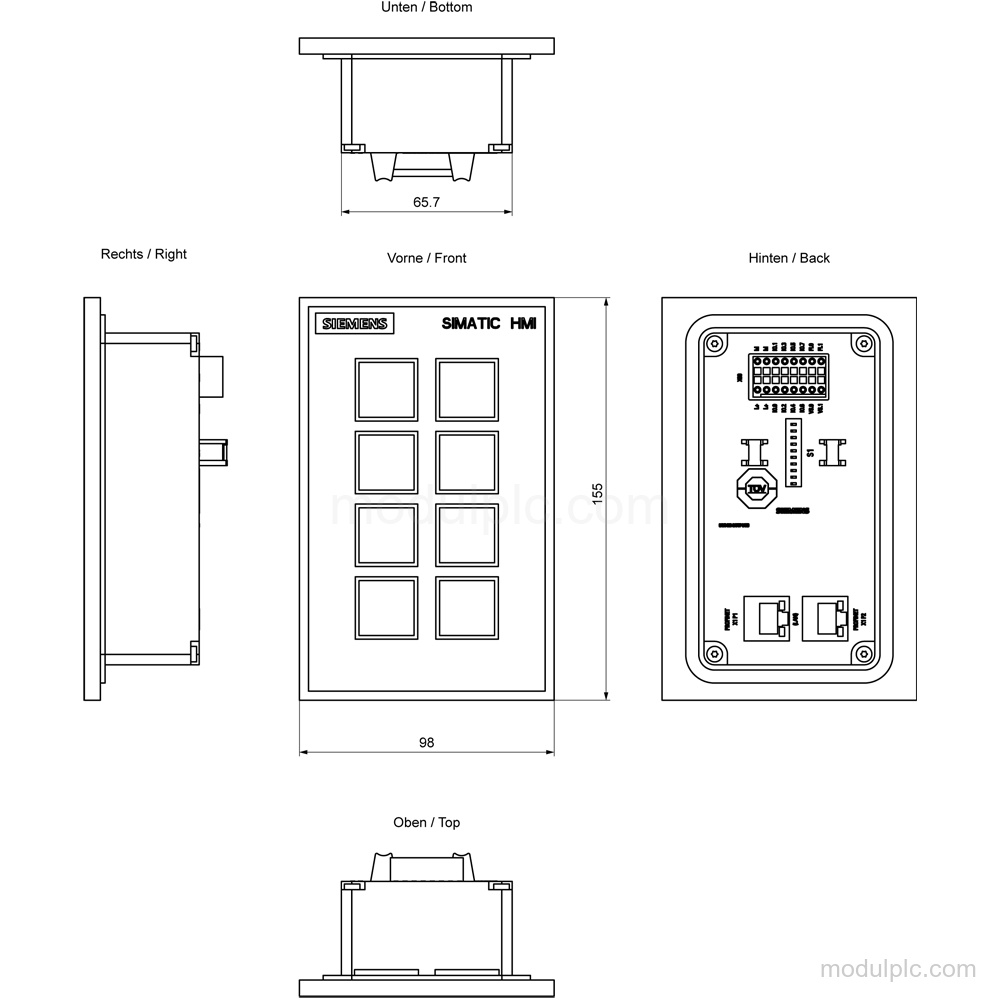

| Pemasangan | Pemasangan depan dengan klip pemasangan; vertikal |
| Perlindungan depan/belakang | IP65 / IP20 |
Aplikasi
- Kontrol operator dan pensinyalan proses: Tombol dan LED mult warna menyediakan kontrol operator dan pensinyalan proses melalui tombol langsung dan LED langsung DP.
- Input sinyal penghentian darurat: PROFIsafe mendukung 1x SIL 3 (dua kanal) atau 2x SIL 2 (satu kanal) sensor penghentian darurat.
Fitur Utama
- Kontrol tombol dan LED: Memiliki 8 tombol short-stroke, 8 tombol fungsi, tombol membran dengan label yang dapat ditentukan pengguna, dan 8 LED langsung DP dengan kecerahan yang dapat disesuaikan.
- Mode warna LED: Mendukung 5 mode warna LED: merah, hijau, biru, kuning, dan putih.

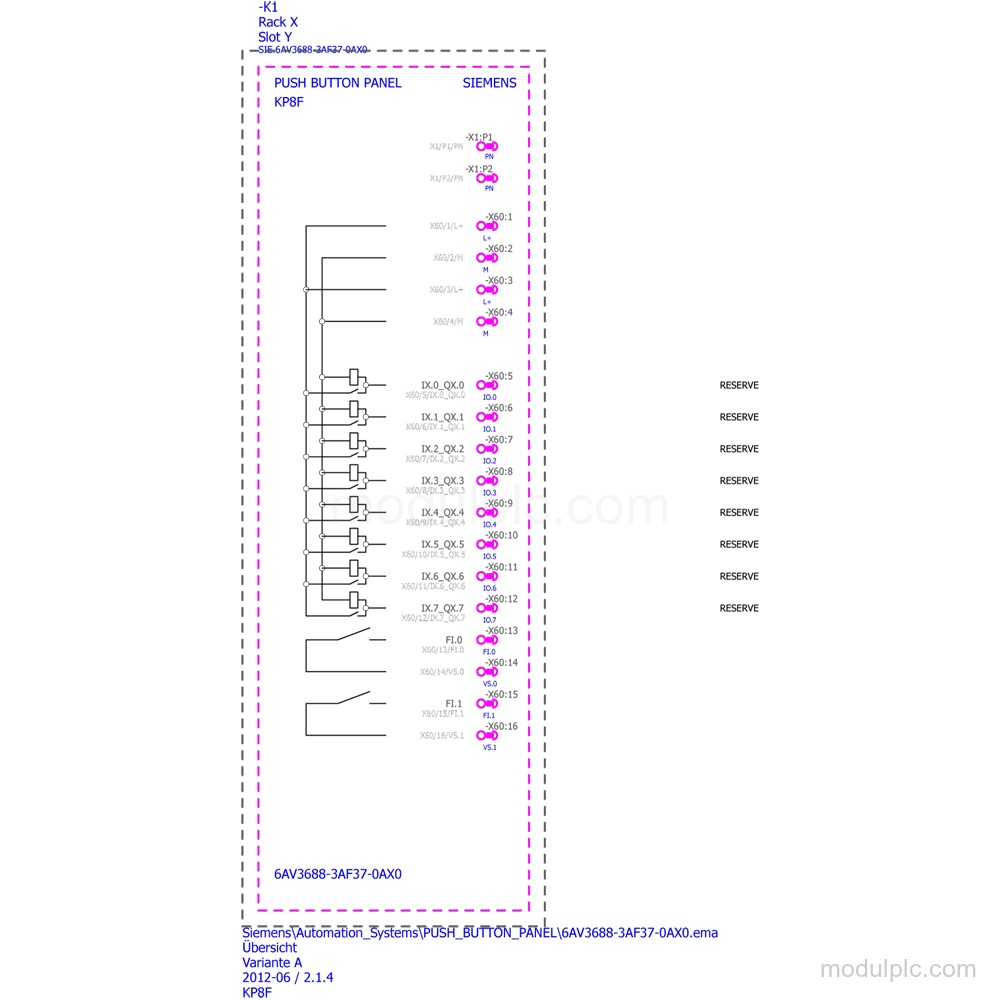

- I/O digital dan input keselamatan: Memiliki 8 input digital dan 8 output digital, dengan total input dan output maks. 8 serta 2x SIL 2 atau 1x SIL 3; juga memiliki 2 pin DI keselamatan.
- Antarmuka PROFINET: Memiliki 2 antarmuka Industrial Ethernet dan 2 antarmuka PROFINET dengan switch terintegrasi untuk jalur dan ring tanpa switch eksternal.
- PROFINET dan PROFIsafe: Mendukung PROFINET IO, IRT, MRP, dan PROFIsafe; PROFIsafe mendukung 1x SIL 3 (dua kanal) atau 2x SIL 2 (satu kanal) sensor penghentian darurat.
- Catu daya dan pemasangan: Menggunakan 24 V DC, dengan rentang DC yang diizinkan 20.4 V hingga 28.8 V. Pemasangan depan menggunakan klip pemasangan; perlindungan depan IP65 dan belakang IP20.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah tombol dan LED pada 6AV3688-3AF37-0AX0?
Produk ini memiliki 8 tombol short-stroke, 8 tombol fungsi, dan 8 LED langsung DP dengan kecerahan yang dapat disesuaikan.
2. Antarmuka PROFINET apa yang tersedia?
Produk ini memiliki 2 antarmuka Industrial Ethernet dan 2 antarmuka PROFINET dengan switch terintegrasi.
3. Berapa tegangan catu daya KP8F PN?
Catu dayanya 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V.
4. Bagaimana panel dipasang dan dilindungi?
Panel menggunakan pemasangan depan dengan klip pemasangan. Perlindungan depan IP65 dan belakang IP20.
