Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Layar | Layar TFT layar lebar 7 in |
| Pengoperasian sentuh | Sentuh kapasitif |
| Resolusi | 800 pixel × 480 pixel |
| Ethernet industri | 1 antarmuka; 2 port (switch) |
| Protokol | PROFINET, PROFIBUS, EtherNet/IP, MPI, TCP/IP |
| Tegangan catu daya | 24 V DC; rentang yang diizinkan dari 19.2 V hingga 28.8 V |
| Memori konfigurasi | 12 MB |
| Perlindungan bagian depan | IP66 / IPx6K dan IP69 / IPx9K |
| Perlindungan bagian belakang | IP20 |

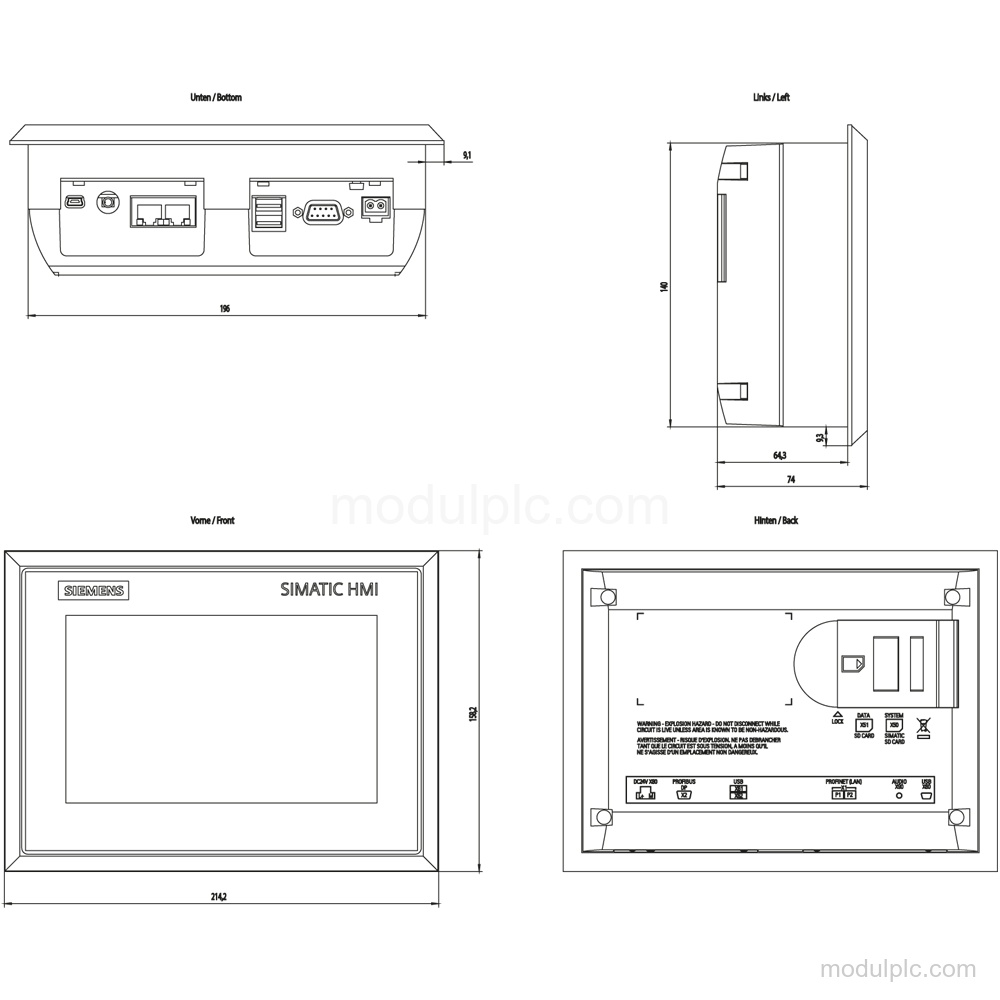

| Pemasangan | Vertikal; format lanskap memungkinkan |
Fitur Utama

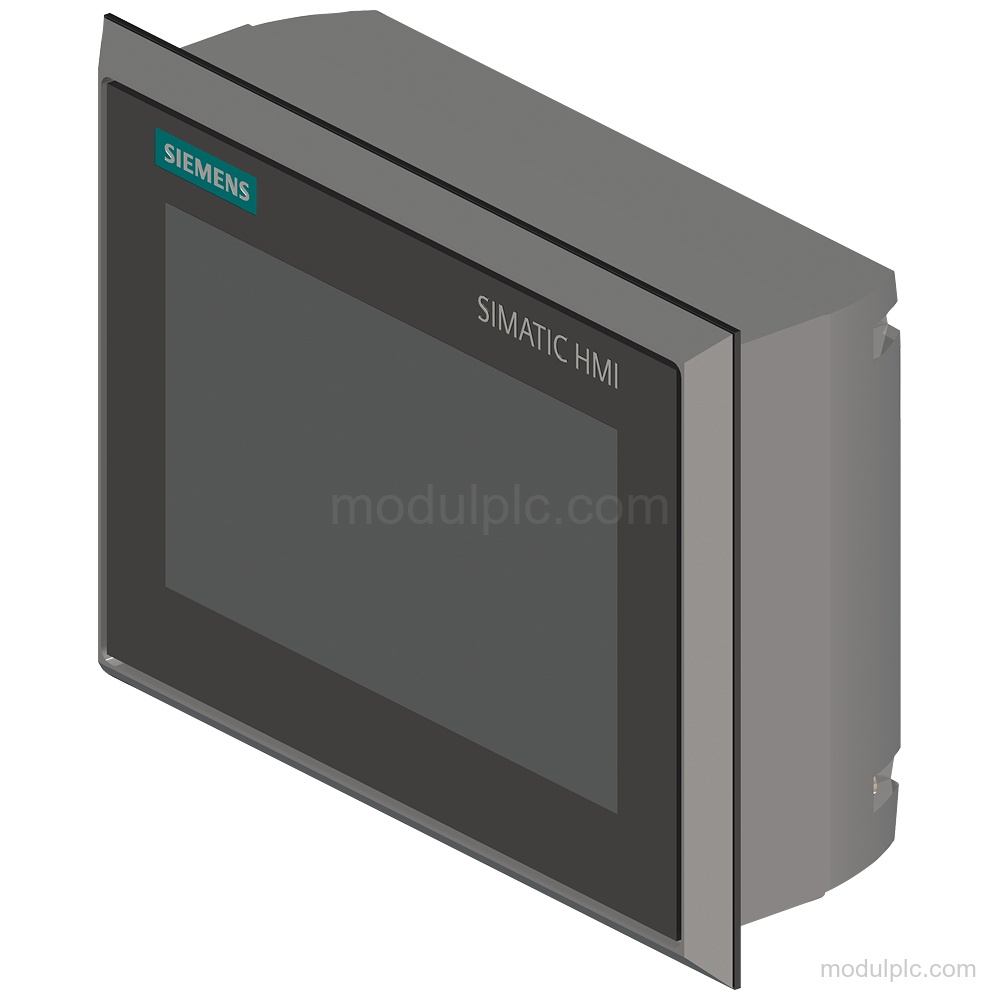

- Layar dan sentuh: Layar TFT layar lebar 7 in dengan resolusi gambar horizontal 800 pixel, resolusi gambar vertikal 480 pixel, dan pengoperasian sentuh kapasitif.
- Antarmuka jaringan: 1 antarmuka Ethernet industri dengan 2 port switch, ditambah 1 antarmuka gabungan RS 422 / 485 dan 2 antarmuka USB 2.0.
- Protokol yang didukung: Mendukung PROFINET, PROFINET IO, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, LLDP, MODBUS, dan MRP.
- Catu daya dan daya: Catu daya terukur 24 V DC dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V, konsumsi arus terukur 0.5 A, dan masukan daya aktif tipikal 12 W.
- Pemasangan dan perlindungan: Pemasangan vertikal didukung dalam format lanskap; sudut kemiringan maksimum yang diizinkan tanpa ventilasi eksternal adalah 35°. Perlindungan bagian depan adalah IP66 / IPx6K dan IP69 / IPx9K; perlindungan bagian belakang adalah IP20.
Pertanyaan yang Sering Diajukan
1. Bagaimana konfigurasi layar dan sentuh 6AV2144-8GC20-0AA0?
Panel ini memiliki layar TFT layar lebar 7 in dengan resolusi 800 pixel × 480 pixel dan pengoperasian sentuh kapasitif.
2. Antarmuka jaringan dan protokol apa yang didukung?
Panel ini memiliki 1 antarmuka Ethernet industri dengan 2 port switch dan mendukung PROFINET, PROFINET IO, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, LLDP, MODBUS, dan MRP.
3. Berapa tegangan catu daya yang diperlukan panel?
Catu daya terukurnya adalah 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V.
4. Bagaimana panel dipasang dan dilindungi?
Pemasangan vertikal didukung dalam format lanskap. Sudut kemiringan maksimum yang diizinkan tanpa ventilasi eksternal adalah 35°; perlindungannya IP66 / IPx6K dan IP69 / IPx9K di bagian depan serta IP20 di bagian belakang.
5. Apakah konfigurasi ini mencakup opsi pemasangan format potret?
Konfigurasi ini tanpa pemasangan format potret; pemasangan format lanskap memungkinkan.
