Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | TP1500 Comfort |
| Layar | TFT layar lebar 15.4 in, 1 280 pixel × 800 pixel |
| Operasi sentuh | Layar sentuh resistif analog |

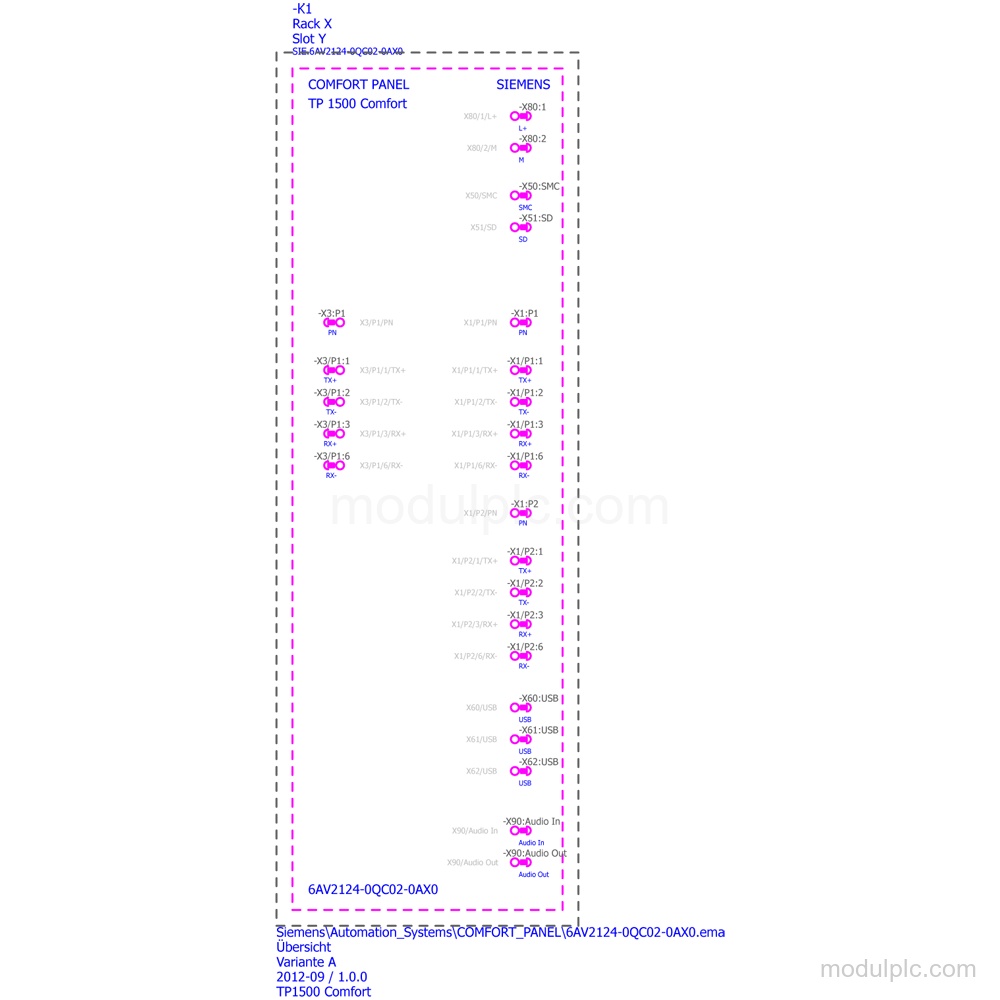

| Industrial Ethernet | 2 port switch + 1 port independen |
| Protokol | PROFINET, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, LLDP |
| Antarmuka USB | 2 USB 2.0; 1 USB Mini B, 5 kutub |
| Catu daya | 24 V DC; rentang yang diizinkan 19.2 V hingga 28.8 V |
| Memori data pengguna | 24 Mbyte |
| Konsumsi arus nominal | 1.5 A |
| Masukan daya aktif, tipikal | 36 W |

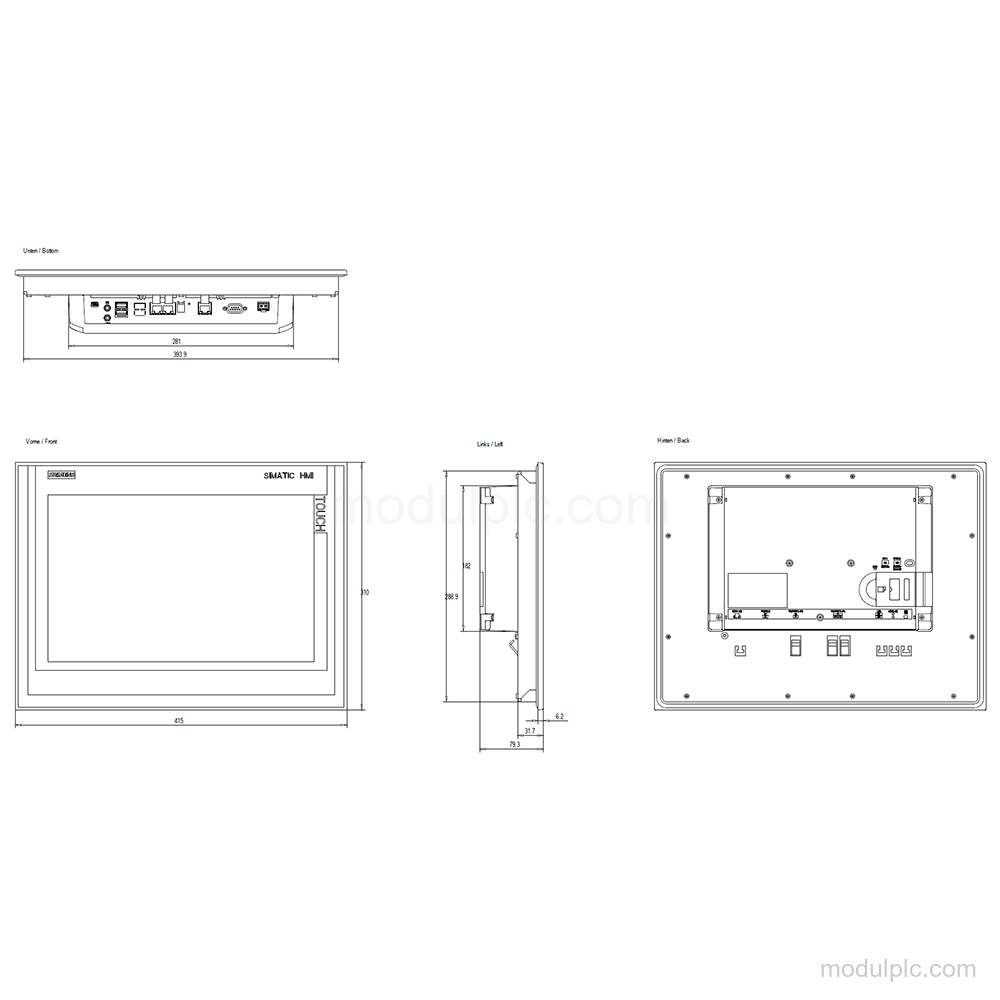

| Pemasangan | Vertikal; format potret dan lanskap dimungkinkan |
| Perlindungan | IP65 depan; IP20 belakang |
Fitur Utama
- Layar sentuh TFT layar lebar: Panel ini memiliki layar TFT layar lebar 15.4 in dengan resolusi 1 280 pixel × 800 pixel, 16 777 216 warna, dan operasi sentuh resistif analog.
- Antarmuka Industrial Ethernet: Panel memiliki 2 port Industrial Ethernet pada switch terintegrasi serta 1 port independen, dengan dukungan PROFINET, PROFINET IO, TCP/IP, DHCP, SNMP, DCP, dan LLDP.
- Antarmuka MPI/PROFIBUS dan USB: Panel memiliki 1 antarmuka gabungan RS 422 / 485, dukungan MPI dan PROFIBUS, 2 antarmuka USB 2.0, serta 1 antarmuka USB Mini B 5 kutub.
- Catu daya 24 V DC: Nilai nominal catu daya adalah 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V. Konsumsi arus nominal adalah 1.5 A dan masukan daya aktif tipikal 36 W.
- Pemasangan dan perlindungan: Pemasangan dilakukan secara vertikal, dengan pemasangan format potret dan lanskap dimungkinkan. Sudut kemiringan maksimum yang diizinkan tanpa ventilasi eksternal adalah 35°. Perlindungan IP65 di bagian depan dan IP20 di bagian belakang.
- Siklus hidup produk: Produk ini diidentifikasi sebagai produk dihentikan dan disediakan sebagai suku cadang. Deskripsi yang dikumpulkan mengidentifikasi 6AV2124-0QC02-0AX1 sebagai penerusnya.
Pertanyaan yang Sering Diajukan
1. Layar apa yang dimiliki 6AV2124-0QC02-0AX0?
Panel ini memiliki layar TFT layar lebar 15.4 in dengan resolusi 1 280 pixel × 800 pixel, 16 777 216 warna, dan operasi sentuh resistif analog.
2. Antarmuka jaringan dan protokol apa yang didukung?
Panel memiliki 2 port Industrial Ethernet pada switch terintegrasi serta 1 port independen. Protokol yang didukung mencakup PROFINET, PROFINET IO, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, dan LLDP.
3. Berapa tegangan catu daya panel ini?
Catu daya nominalnya adalah 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V.
4. Bagaimana pemasangan dan perlindungan panel ini?
Pemasangan dilakukan secara vertikal, dengan format potret dan lanskap dimungkinkan. Sudut kemiringan maksimum yang diizinkan tanpa ventilasi eksternal adalah 35°. Perlindungannya IP65 di bagian depan dan IP20 di bagian belakang.
