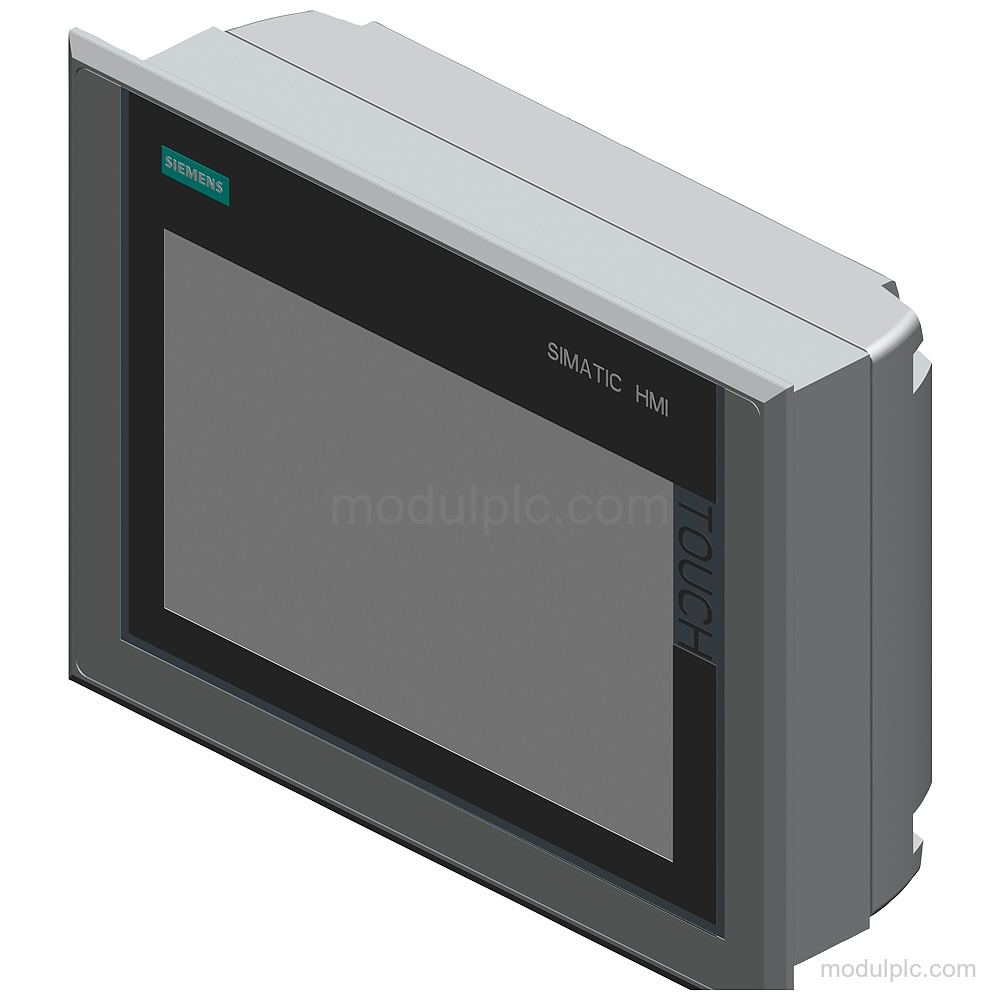

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis layar | TFT |
| Diagonal layar | 7 in |
| Pengoperasian sentuh | Layar sentuh kapasitif |
| Resolusi layar | 800 pixel × 480 pixel |
| Ethernet industri | 1 antarmuka; 2 port (switch) |
| Antarmuka serial | 1 antarmuka gabungan RS 422 / 485 |
| Antarmuka USB | 2; USB 2.0 |
| Protokol yang didukung | PROFINET, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, LLDP, MODBUS |
| Tegangan catu daya | DC; nilai nominal 24 V; rentang yang diizinkan 19.2 V hingga 28.8 V |
| Perlindungan depan | IP66K |
| Memori konfigurasi | 12 MB |
Fitur Utama
- Layar sentuh layar lebar 7 in: Layar TFT kapasitif memiliki diagonal layar 7 in, resolusi gambar horizontal 800 pixel, resolusi gambar vertikal 480 pixel, dan 16 777 216 warna.
- Antarmuka PROFINET dan PROFIBUS: Panel ini memiliki 1 antarmuka Ethernet industri dengan 2 port switch dan 1 antarmuka gabungan RS 422 / 485. PROFINET, PROFINET IO, PROFIBUS, EtherNet/IP, dan MPI didukung.
- Konektivitas USB dan kartu SD: Panel ini memiliki 2 antarmuka USB 2.0, 1 koneksi USB Mini B dengan desain 5 kutub, dan 2 slot kartu SD.
- Catu daya DC: Tegangan catu daya adalah DC, dengan nilai nominal 24 V dan rentang yang diizinkan dari 19.2 V hingga 28.8 V. Masukan daya aktif tipikal adalah 12 W.
- Bagian depan INOX dan perlindungan: Bagian depan baja tahan karat memiliki perlindungan IP66K; bagian belakang memiliki perlindungan IP20. Enclosure Type 4x pada bagian depan didukung hanya untuk penggunaan dalam ruangan.
- Pemasangan panel fleksibel: Posisi pemasangan adalah vertikal, dengan pemasangan format potret dan lanskap dimungkinkan. Sudut kemiringan maksimum yang diizinkan tanpa ventilasi eksternal adalah 35°.
Pertanyaan yang Sering Diajukan
1. Layar apa yang dimiliki Siemens 6AV2144-8GC10-0AA0?
Panel ini memiliki layar TFT kapasitif layar lebar 7 in dengan resolusi 800 pixel × 480 pixel dan 16 777 216 warna.
2. Antarmuka dan protokol apa yang didukung?
Panel ini memiliki 1 antarmuka Ethernet industri dengan 2 port switch, 1 antarmuka gabungan RS 422 / 485, dan 2 antarmuka USB 2.0. Protokol yang didukung mencakup PROFINET, PROFINET IO, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, LLDP, dan MODBUS.
3. Berapa tegangan catu daya yang diperlukan panel ini?
Catu dayanya adalah DC dengan nilai nominal 24 V dan rentang yang diizinkan dari 19.2 V hingga 28.8 V.
4. Bagaimana panel HMI ini dapat dipasang?
Posisi pemasangannya vertikal, dan pemasangan format potret atau lanskap dimungkinkan. Sudut kemiringan maksimum yang diizinkan tanpa ventilasi eksternal adalah 35°.
