Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | TP2200 Comfort |
| Layar | Layar TFT layar lebar 22", 16 juta warna |
| Operasi sentuh | Resistif analog |
| Tombol langsung | 40 tombol sentuh sebagai I/O input S7 |
| Ethernet industri | 2 antarmuka; 2 port (switch) + port independen |
| Antarmuka serial | 1 antarmuka gabungan RS 422 / 485 |
| Protokol | PROFINET, PROFIBUS, EtherNet/IP, MPI, MODBUS |
| Memori konfigurasi | 24 MB |
| Tegangan catu daya | 24 V DC; 19.2 V hingga 28.8 V |
| Masukan daya aktif, tip. | 41 W |
| Pemasangan | Vertikal; format potret atau lanskap dimungkinkan |
| Proteksi | IP65 depan; IP20 belakang |
Aplikasi
- Pengoperasian oleh operator: Operasi sentuh dan 40 tombol langsung mendukung pengoperasian proses sebagai I/O input S7.
Fitur Utama

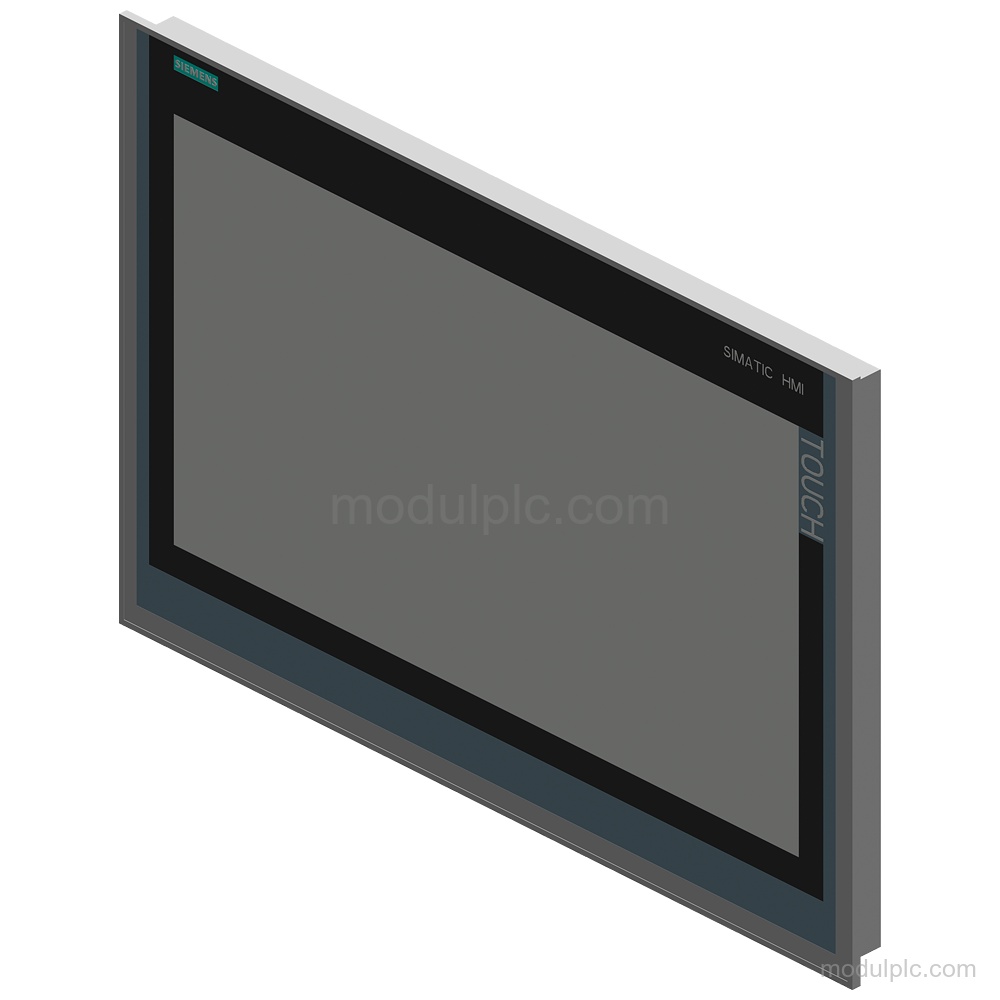

- Layar sentuh: Panel ini memiliki layar TFT layar lebar 22" dengan 16 juta warna dan operasi sentuh resistif analog.
- Resolusi dan lampu latar: Resolusi layar adalah 1 920 pixel secara horizontal dan 1 080 pixel secara vertikal; lampu latar dapat diredupkan dari 0-100 %.

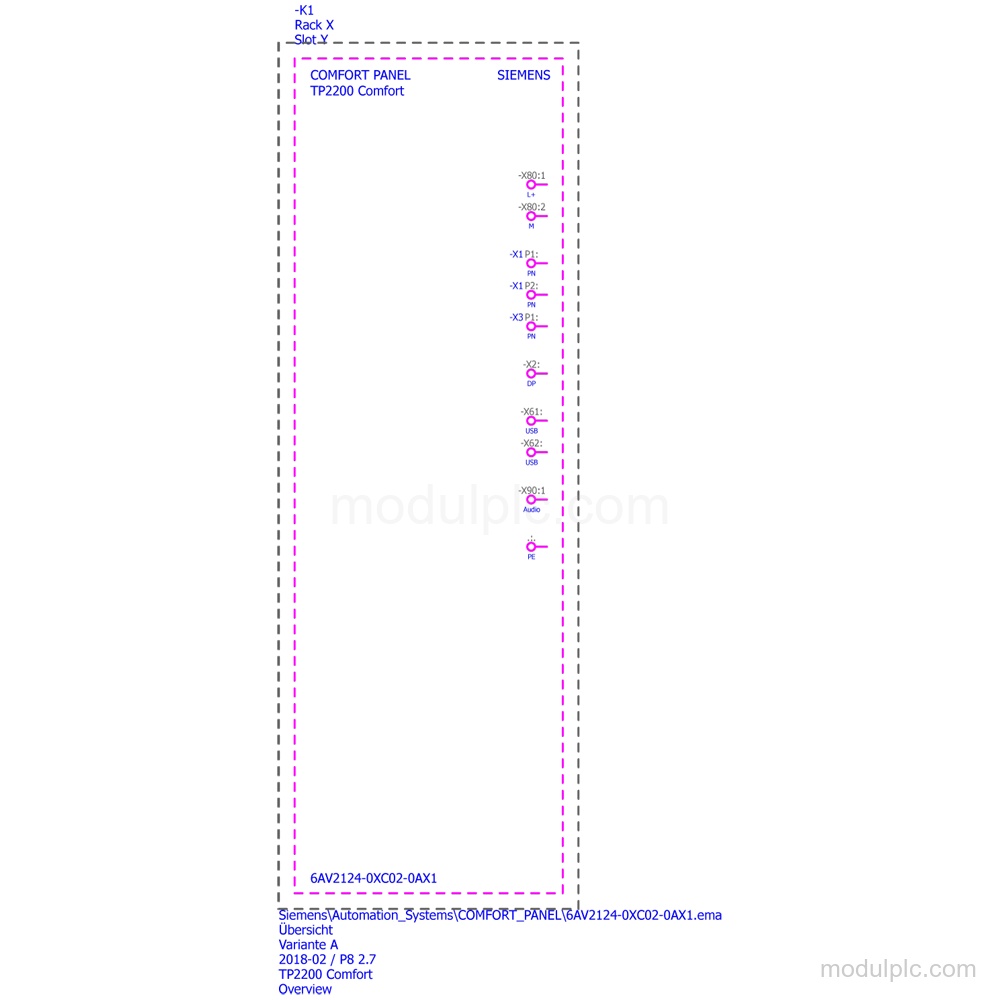

- Antarmuka jaringan: Panel ini memiliki 2 antarmuka Ethernet industri dengan 2 port pada switch terintegrasi ditambah 1 port independen, serta 1 antarmuka gabungan RS 422 / 485.
- Protokol: Protokol yang didukung meliputi PROFINET, PROFINET IO, IRT, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, LLDP, HTTP, HTTPS, HTML, XML, CSS, Active X, JavaScript, MRP, dan MODBUS.
- Catu daya: Catu daya DC memiliki nilai nominal 24 V dan rentang yang diizinkan dari 19.2 V hingga 28.8 V; masukan daya aktif tipikal adalah 41 W.

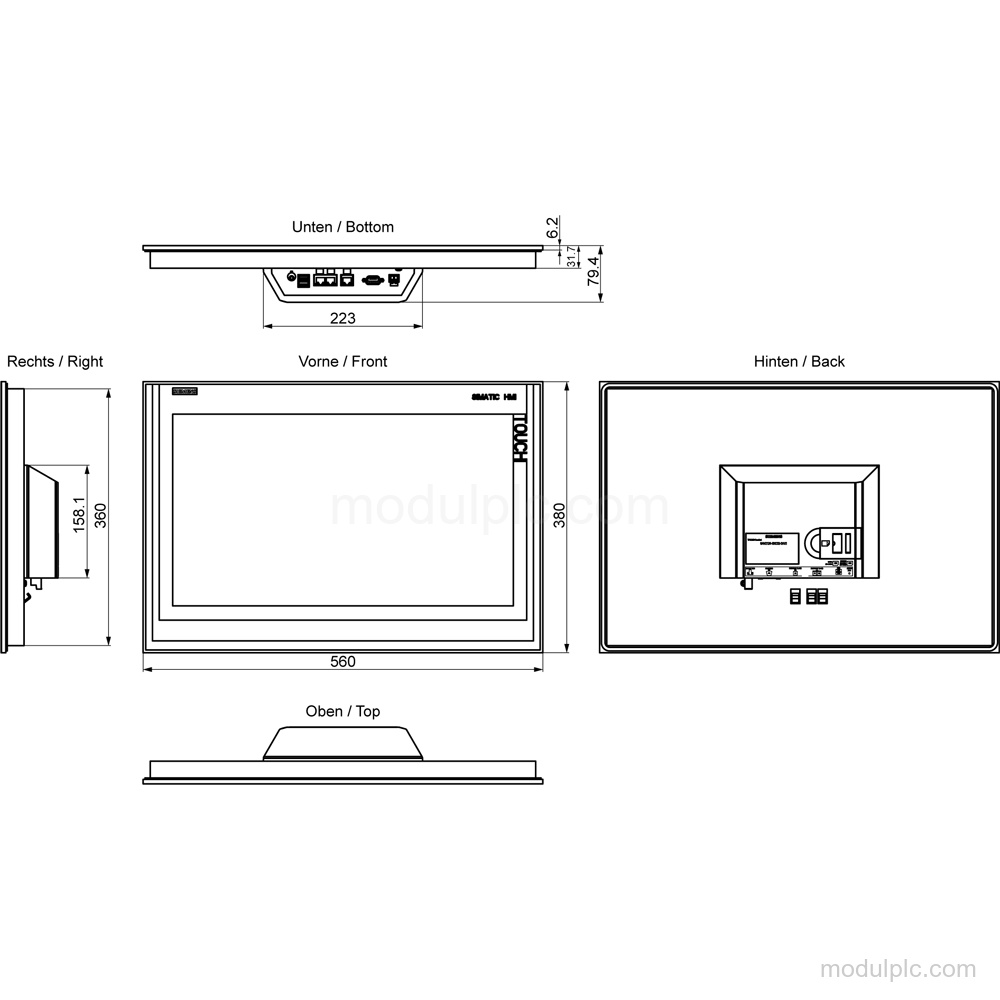

- Pemasangan dan proteksi: Pemasangan vertikal, dengan pemasangan format potret atau lanskap dimungkinkan dan sudut kemiringan maksimum yang diizinkan 35° tanpa ventilasi eksternal. Proteksi adalah IP65 di bagian depan dan IP20 di bagian belakang.
Pertanyaan yang Sering Diajukan
1. Apa jenis layar dan sentuh pada 6AV2124-0XC02-0AX1?
Panel ini memiliki layar TFT layar lebar 22" dengan 16 juta warna dan operasi sentuh resistif analog.
2. Antarmuka jaringan dan serial apa yang tersedia?
Panel ini memiliki 2 antarmuka Ethernet industri dengan 2 port switch ditambah 1 port independen, serta 1 antarmuka gabungan RS 422 / 485.
3. Protokol apa yang didukung panel ini?
Protokol yang didukung meliputi PROFINET, PROFINET IO, IRT, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, LLDP, MRP, dan MODBUS.
4. Berapa tegangan catu daya yang diperlukan panel ini?
Catu daya DC nominal adalah 24 V, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V.
