Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Diagonal layar | 15.4 in |
| Resolusi layar | 1 280 × 800 pixel |
| Pengoperasian sentuh | Resistif analog |
| Antarmuka Ethernet industri | 2 |
| PROFINET | Ya |
| PROFIBUS | Ya |
| Tegangan catu daya | 24 V DC |
| Rentang catu daya yang diizinkan | 19.2 V hingga 28.8 V |
| Memori untuk data pengguna | 12 Mbyte |
| Perlindungan depan | IP66 |
| Perlindungan belakang | IP20 |

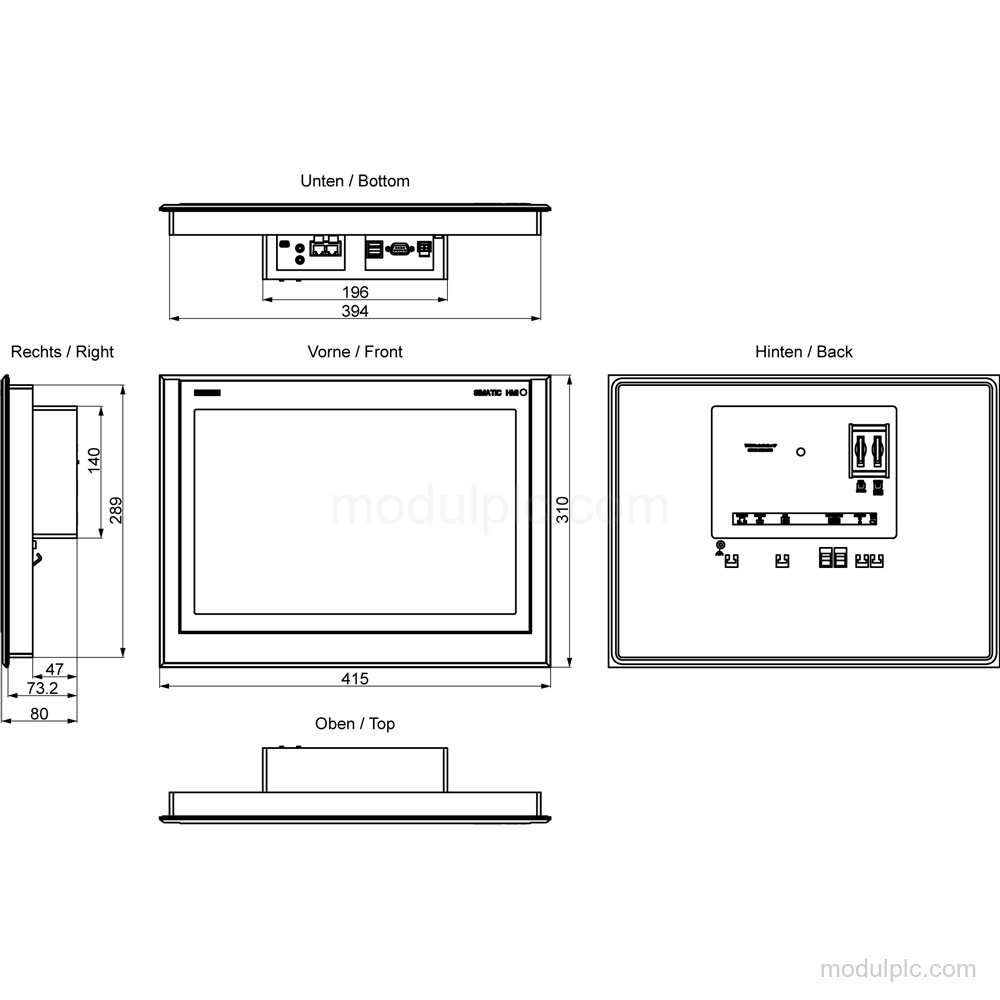

| Pemasangan | Vertikal; potret dan lanskap dimungkinkan |
Fitur Utama

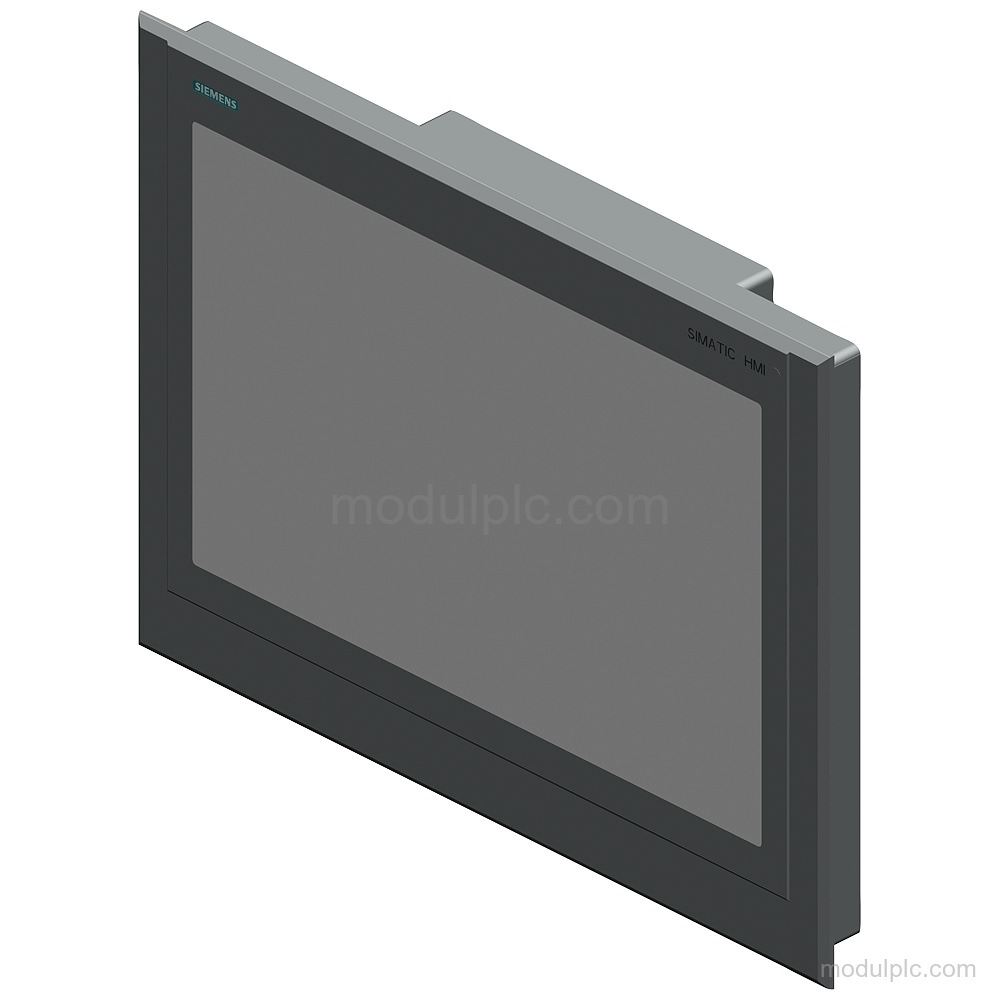

- Layar dan pengoperasian sentuh: Layar TFT bonded yang terbaca di siang hari dengan diagonal 15.4 in, resolusi 1 280 × 800 pixel, 16 777 216 warna, dan pengoperasian sentuh resistif analog.

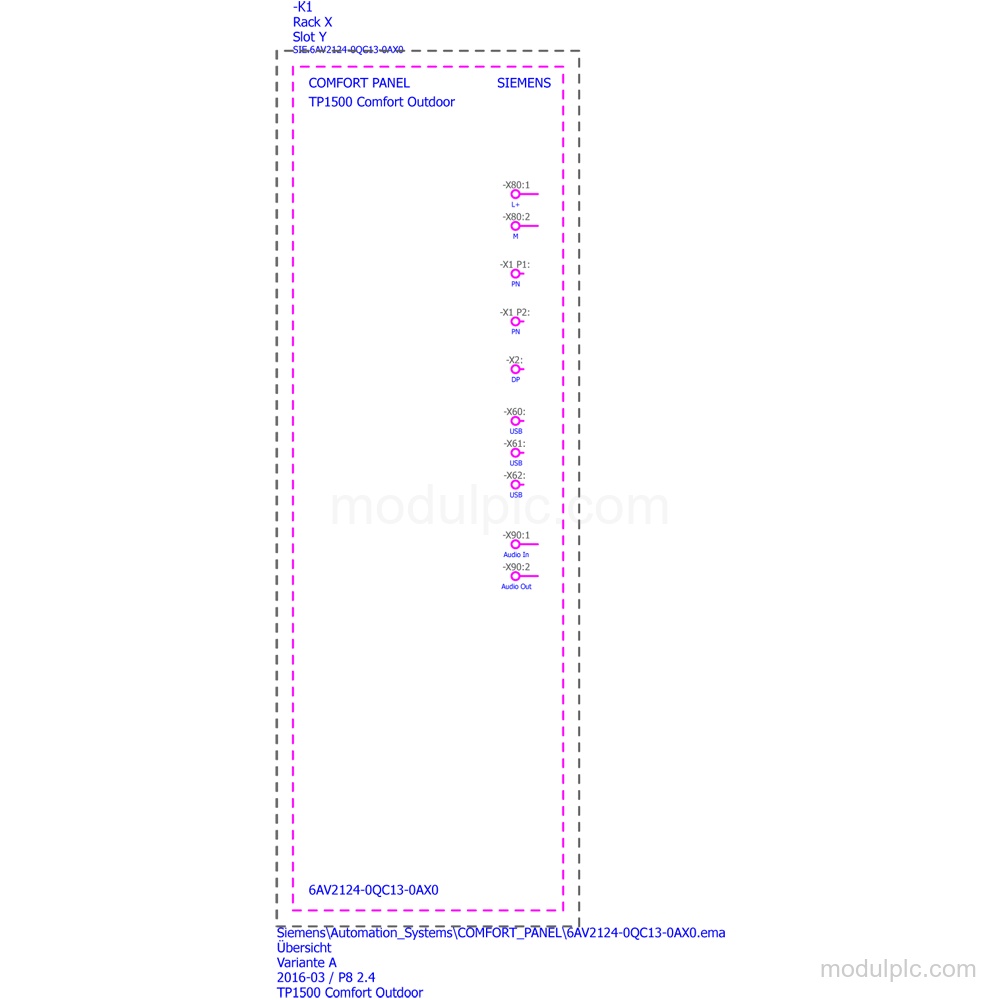

- Antarmuka komunikasi industri: 2 antarmuka Ethernet industri, 1 antarmuka gabungan RS 422 / 485, 2 antarmuka USB 2.0, dan 2 slot kartu SD.
- Protokol yang didukung: Mendukung PROFINET, PROFINET IO, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, LLDP, dan MODBUS.
- Catu daya dan daya: Catu daya 24 V DC dengan rentang yang diizinkan 19.2 V hingga 28.8 V, konsumsi arus nominal 1.3 A, dan masukan daya aktif tipikal 32 W.
- Pemasangan dan perlindungan: Pemasangan vertikal; pemasangan format potret dan lanskap dimungkinkan. Sudut kemiringan maksimum yang diizinkan tanpa ventilasi eksternal: 35°. Perlindungan depan: IP66 dan NEMA Enclosure Type 4 dan 4x; perlindungan belakang: IP20.
- Konfigurasi dan memori: Dapat dikonfigurasi dari WinCC Comfort V13 SP1, HSP; memori 12 Mbyte tersedia untuk data pengguna. Windows CE 6.0 Microsoft Support disertakan; pembaruan keamanan dihentikan.
Pertanyaan yang Sering Diajukan
1. Layar apa yang dimiliki 6AV2124-0QC13-0AX0?
Panel ini memiliki layar TFT bonded 15.4 in yang terbaca di siang hari, dengan resolusi 1 280 × 800 pixel, 16 777 216 warna, dan pengoperasian sentuh resistif analog.
2. Antarmuka komunikasi dan protokol apa yang didukung?
Panel ini memiliki 2 antarmuka Ethernet industri, 1 antarmuka gabungan RS 422 / 485, dan mendukung PROFINET, PROFINET IO, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, LLDP, dan MODBUS.
3. Berapa tegangan catu daya yang diperlukan?
Catu daya adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V.
4. Bagaimana panel ini dipasang dan dilindungi?
Pemasangannya vertikal, dengan pemasangan format potret dan lanskap yang dimungkinkan. Sudut kemiringan maksimum yang diizinkan tanpa ventilasi eksternal adalah 35°. Perlindungannya IP66 di depan dan IP20 di belakang.
