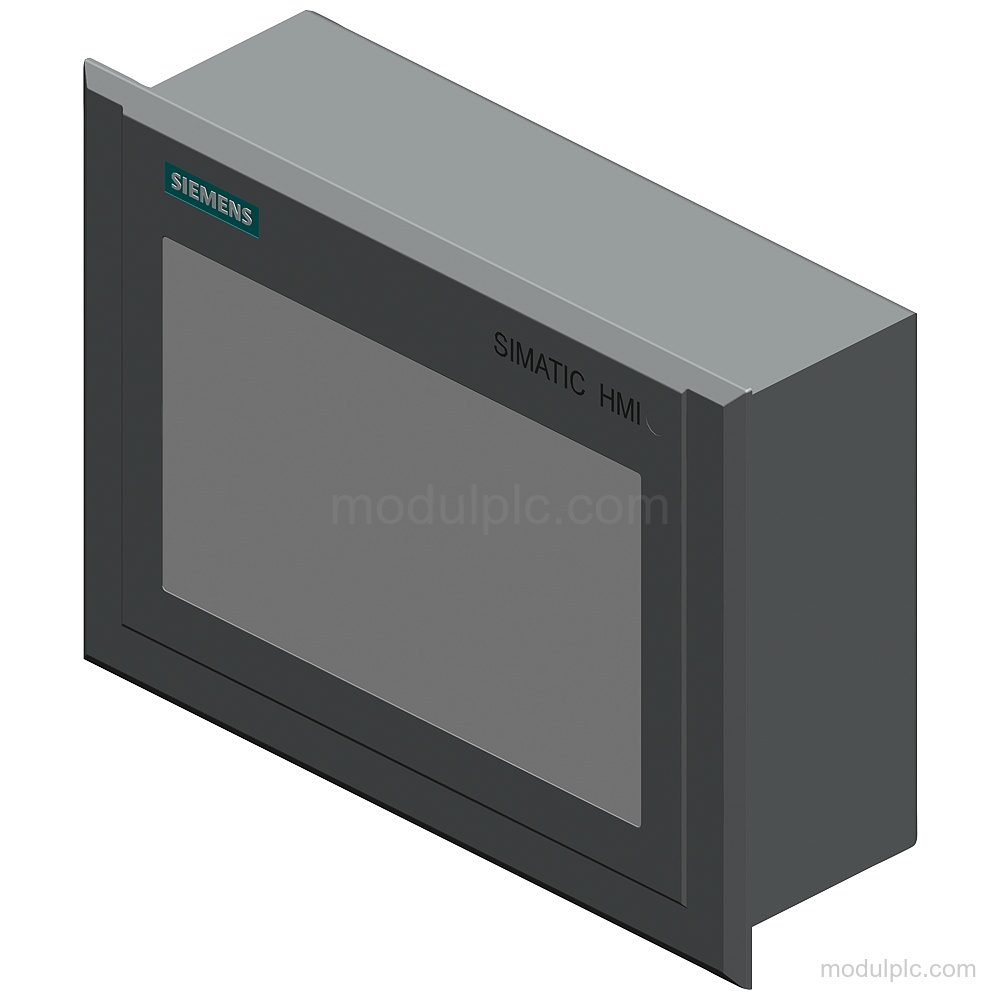

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Layar | TFT berikat dan mudah dibaca di siang hari, 7 in |
| Operasi sentuh | Layar sentuh resistif analog dengan keyboard layar |
| Resolusi | 800 pixel × 480 pixel |
| Antarmuka Ethernet industri | 2 |
| Protokol | PROFINET, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, LLDP, MODBUS |
| Antarmuka USB | 2; USB 2.0 |
| Catu daya | 24 V DC; rentang yang diizinkan 19.2 V hingga 28.8 V |
| Memori konfigurasi | 12 MB |
| Posisi pemasangan | Vertikal; format potret dan lanskap memungkinkan |
| Perlindungan depan | IP66; NEMA Enclosure Type 4 dan Type 4x |
Fitur Utama
- Layar TFT lebar 7 in: Layar TFT berikat dan mudah dibaca di siang hari memiliki 16 777 216 warna serta resolusi 800 pixel × 480 pixel.
- Operasi sentuh dan enkoder langsung: Layar sentuh resistif analog memiliki keyboard layar numerik dan alfanumerik, serta 32 enkoder langsung sebagai I/O input S7.
- Antarmuka Ethernet industri: Panel ini memiliki 2 antarmuka Ethernet industri, 2 port switch terintegrasi, dan 2 LED status Ethernet industri.
- Protokol yang didukung: Protokol yang didukung meliputi PROFINET, PROFINET IO, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, LLDP, dan MODBUS.
- Antarmuka dan konektor: Panel ini memiliki 1 antarmuka gabungan RS 422 / 485, 2 antarmuka USB 2.0, 1 konektor USB Mini B 5 kutub, dan 2 slot kartu SD.
- Catu daya 24 V DC dan perlindungan depan: Catu daya 24 V DC memiliki rentang yang diizinkan 19.2 V hingga 28.8 V. Perlindungan depan adalah IP66 dan NEMA Enclosure Type 4 serta Type 4x.
Pertanyaan yang Sering Diajukan
1. Layar apa yang dimiliki Siemens 6AV2124-0GC13-0AX0?
Panel ini memiliki layar TFT berikat dan mudah dibaca di siang hari, berukuran 7 in, dengan 16 777 216 warna dan resolusi 800 pixel × 480 pixel.
2. Antarmuka komunikasi dan protokol apa yang didukung?
Panel ini memiliki 2 antarmuka Ethernet industri, 1 antarmuka gabungan RS 422 / 485, dan mendukung PROFINET, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, LLDP, serta MODBUS.
3. Berapa tegangan catu daya yang diperlukan panel HMI ini?
Catu dayanya adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V.
4. Bagaimana panel ini dipasang dan dilindungi?
Posisi pemasangannya vertikal; pemasangan format potret dan lanskap memungkinkan. Perlindungan depan adalah IP66, dengan NEMA Enclosure Type 4 dan Type 4x.
