Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe produk | BaseUnit SIPLUS ET 200SP BU20-P12+A4+0B, tipe BU B0 |
| Referensi BaseUnit | Berdasarkan 6ES7193-6BP20-0BB0 |
| Tipe terminal | Terminal push-in |

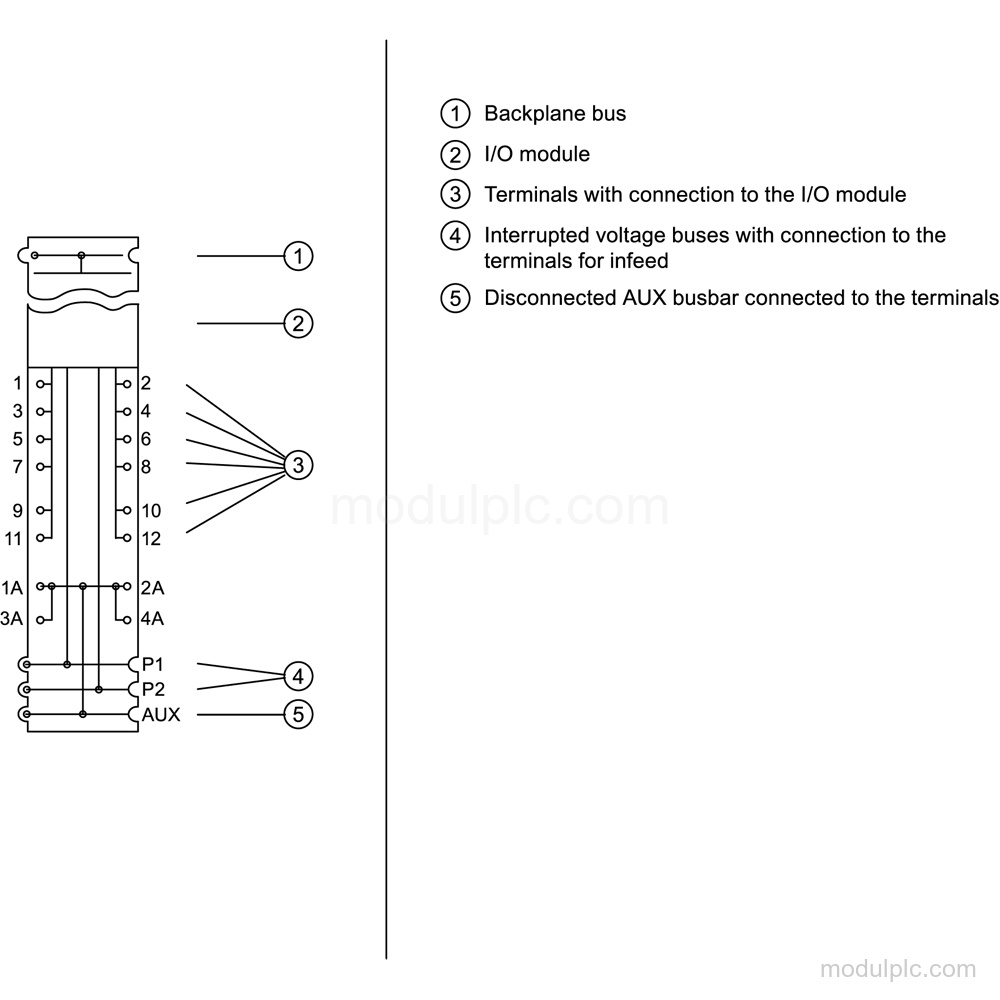

| Terminal proses | 12 ke modul I/O; slot Pro |
| Terminal AUX | 4; dijembatani ke kiri |
| Tegangan suplai bus | 24 V untuk bus P1 dan P2; 24 V untuk bus AUX |
| Tegangan suplai terminal proses | 24 V atau 230 V |
| Kapasitas hantar arus | Maksimum 10 A untuk bus P1 dan P2 serta bus AUX hingga 60 °C; maksimum 5 A untuk terminal proses |
| Pemisahan potensial | Antara bus backplane dan tegangan suplai; antara terminal proses 1 hingga 8 dan tegangan suplai |
Fitur Utama
- Tipe BaseUnit: Tipe BU B0, berdasarkan 6ES7193-6BP20-0BB0.
- Terminal: Terminal push-in dengan 12 terminal proses ke modul I/O; 4 terminal AUX dijembatani ke kiri.
- Tegangan suplai: 24 V untuk bus P1 dan P2, bus AUX, dan terminal proses; 230 V juga tersedia untuk koneksi tersebut.
- Kapasitas hantar arus: Maksimum 10 A untuk bus P1 dan P2 serta bus AUX hingga 60 °C; maksimum 5 A untuk terminal proses.
- Suhu instalasi: Instalasi horizontal: -40 °C hingga 70 °C. Instalasi vertikal: -40 °C hingga 50 °C.
- Lapisan konformal: Lapisan konformal, Kelas 2 untuk keandalan tinggi, dengan perlindungan Tipe 1 terhadap pengotoran.
Pertanyaan yang Sering Diajukan
1. Apa tipe terminal Siemens 6AG1193-6BP20-7BB0?
Produk ini memiliki terminal push-in.
2. Berapa jumlah terminal proses pada BaseUnit ini?
Produk ini memiliki 12 terminal proses ke modul I/O; terminal tersebut untuk slot Pro.
3. Tegangan suplai apa yang didukung?
Sumber mencantumkan 24 V dan 230 V untuk bus P1 dan P2, bus AUX, serta terminal proses.
4. Berapa batas suhu instalasinya?
Untuk instalasi horizontal, rentangnya -40 °C hingga 70 °C. Untuk instalasi vertikal, rentangnya -40 °C hingga 50 °C.
5. Apakah koneksi shield terintegrasi sistem dan terminal add-on termasuk?
Koneksi shield terintegrasi sistem bersifat opsional, dan jumlah terminal add-on adalah 0.
