Ikhtisar produk
Ringkasan Teknis

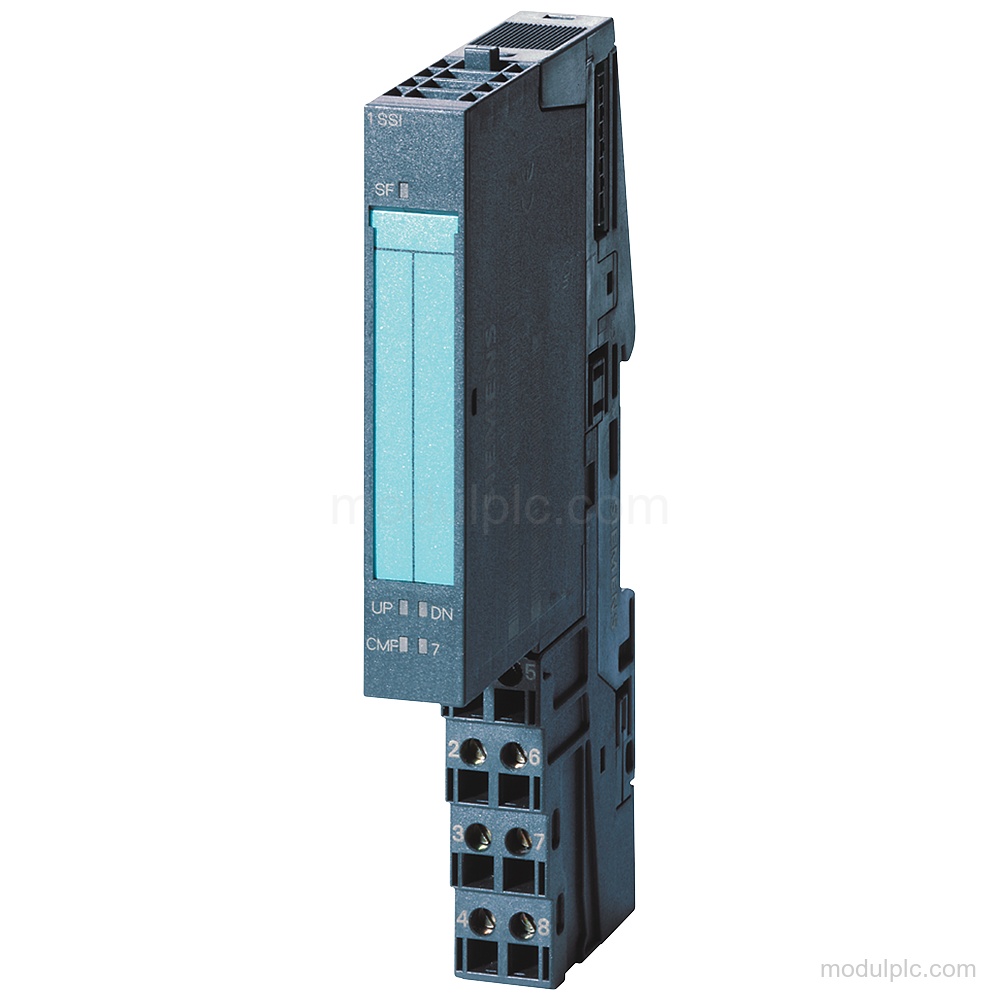

| Parameter | Nilai |
|---|---|
| Jenis modul | SIPLUS ET 200S EM 1 Count 24V/ 100 based on 6ES7138-4DA04-0AB0 |
| Nilai nominal tegangan beban L+ | 24 V |
| Input digital | 1; kontrol gerbang, sinkronisasi, fungsi latch |
| Output digital | 1 |
| Input penghitung | 1; 32 bit |
| Rentang tegangan input | Sinyal "0": -30 hingga +5 V; sinyal "1": +11 hingga +30V |
| Rentang pengukuran frekuensi | 0.1 Hz hingga 100 kHz |
| Rentang pengukuran durasi siklus | 10 μs hingga 120 s |
| Rentang pengukuran kecepatan | 1 1/min hingga 25 000 1/min |
| Arus output catu daya enkoder, maks. | 500 mA |
| Rentang arus output | 5 mA hingga 2 000 mA pada 0 hingga 40 °C; 5 mA hingga 500 mA pada 0 hingga 60 °C, 1 000 mA pada 50 °C |
Aplikasi
- Input gerbang dan sinkronisasi: Input digital mendukung kontrol gerbang, sinkronisasi, dan fungsi latch.
- Pengukuran frekuensi, durasi siklus, dan kecepatan: Penghitung mendukung pengukuran frekuensi, pengukuran durasi siklus, dan pengukuran kecepatan dalam rentang yang dinyatakan.
- Kontrol output digital: Output digital dapat mengontrol input digital dan mengalihkan beban lampu hingga 5 W.
Fitur Utama
- I/O digital dan penghitung: Memiliki 1 input digital dengan fungsi kontrol gerbang, sinkronisasi, dan latch, serta 1 output digital dan 1 input penghitung dengan resolusi 32 bit.
- Rentang sinyal 24 V: Tegangan input adalah -30 hingga +5 V untuk sinyal "0" dan +11 hingga +30V untuk sinyal "1"; tegangan output bernilai nominal 24 V.
- Rentang pengukuran: Mengukur frekuensi dari 0.1 Hz hingga 100 kHz, durasi siklus dari 10 μs hingga 120 s, dan kecepatan dari 1 1/min hingga 25 000 1/min.
- Koneksi enkoder: Mendukung hingga 1 enkoder inkremental (asimetris), inisiator 24 V, atau sensor 2-kawat; catu daya enkoder memiliki perlindungan hubung singkat dan arus output hingga 500 mA.
- Diagnostik dan perlindungan: Memiliki perlindungan hubung singkat, perlindungan polaritas terbalik untuk tegangan beban L+, fungsi diagnostik, dan LED untuk kesalahan grup SF, input digital, output digital, penghitungan maju, dan penghitungan mundur.
- Pemasangan dan lingkungan: Berukuran lebar 15 mm, tinggi 81 mm, dan kedalaman 52 mm; penggantian modul dapat dilakukan saat IM-DP beroperasi dan saat tegangan proses aktif. Lapisan konformal tersedia untuk -25…+60 °C.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input dan output digital 6AG1138-4DA04-2AB0?
Modul ini memiliki 1 input digital dan 1 output digital.
2. Sinyal tegangan input apa yang didukung modul ini?
Modul ini mendukung -30 hingga +5 V untuk sinyal "0" dan +11 hingga +30V untuk sinyal "1".
3. Berapa rentang frekuensi yang dapat diukur penghitung?
Rentang pengukuran frekuensi adalah 0.1 Hz hingga 100 kHz.
4. Enkoder apa yang dapat dihubungkan?
Modul ini mendukung hingga 1 enkoder inkremental (asimetris), inisiator 24 V, atau sensor 2-kawat.
5. Apa yang termasuk dalam konfigurasi lingkungan?
Modul ini memiliki lapisan konformal untuk -25…+60 °C.
