Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | AQ 2xU/I HF |
| Output analog | 2 |
| Rentang sinyal output | 0 hingga 10 V; 1 V hingga 5 V; -5 V hingga +5 V; -10 V hingga +10 V; 0 hingga 20 mA; -20 mA hingga +20 mA; 4 mA hingga 20 mA |
| Resolusi | Hingga 16 bit termasuk tanda |
| Tegangan catu nominal | 24 V DC |
| Tegangan catu yang diizinkan | 19.2 V hingga 28.8 V DC |
| Waktu siklus, semua kanal | Minimal 750 μs |
| Diagnostik | Diagnostik kanal, alarm diagnostik, pemantauan tegangan catu, putus kabel, korsleting, Kesalahan grup, keluar batas atas/bawah |
| BaseUnit | BU tipe A0, A1 |
| Lapisan konformal | Ya; Kelas 2 untuk keandalan tinggi |
Aplikasi

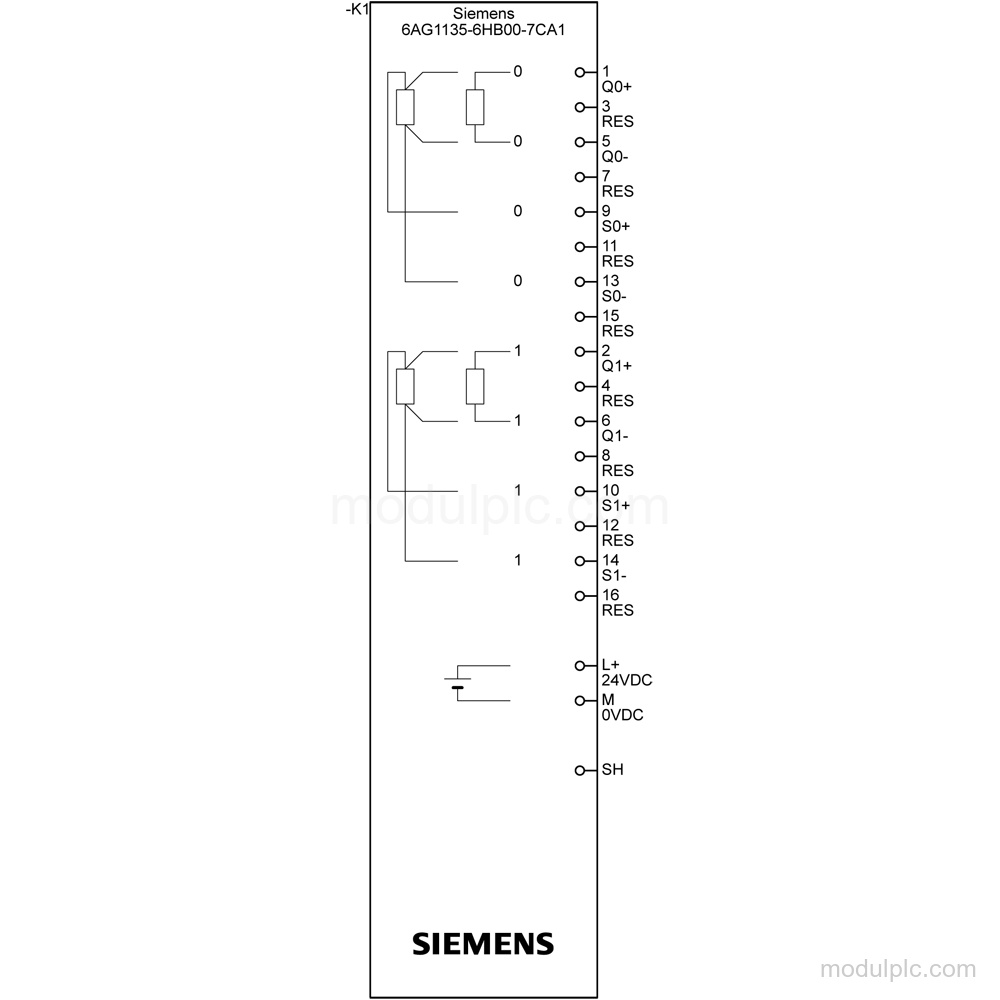

- Output sinyal aktuator analog: Menyediakan sinyal output tegangan atau arus untuk aktuator yang terhubung melalui koneksi tegangan dua kabel, tegangan empat kabel, atau arus dua kabel.
Fitur Utama
- Kanal output analog: 2 output analog mendukung sinyal tegangan dan arus.
- Rentang output: Rentang tegangan mencakup 0 hingga 10 V, 1 V hingga 5 V, -5 V hingga +5 V, dan -10 V hingga +10 V. Rentang arus mencakup 0 hingga 20 mA, -20 mA hingga +20 mA, dan 4 mA hingga 20 mA.
- Resolusi dan waktu siklus: Resolusi hingga 16 bit termasuk tanda; waktu siklus untuk semua kanal minimal 750 μs.
- Catu dan proteksi: Catu nominal 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V dan proteksi polaritas terbalik.
- Diagnostik: Modul memiliki diagnostik kanal, alarm diagnostik, pemantauan tegangan catu, deteksi putus kabel untuk output arus, dan deteksi korsleting untuk output tegangan.

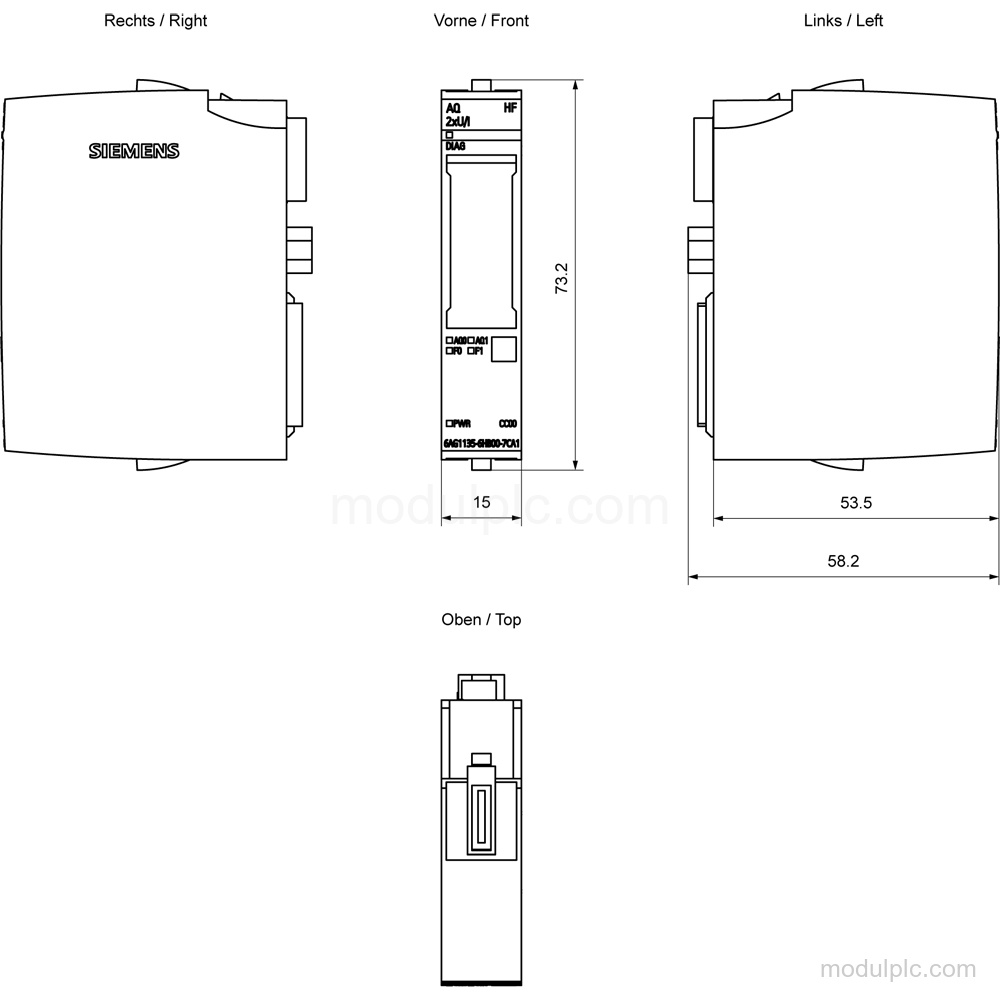

- Pemasangan dan dimensi: Modul mendukung BU tipe A0, A1 dan memiliki dimensi lebar 15 mm, tinggi 73 mm, dan kedalaman 58 mm.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah output analog Siemens 6AG1135-6HB00-7CA1?
Modul ini memiliki 2 output analog.
2. Rentang sinyal apa yang didukung modul ini?
Modul ini mendukung 0 hingga 10 V, 1 V hingga 5 V, -5 V hingga +5 V, -10 V hingga +10 V, 0 hingga 20 mA, -20 mA hingga +20 mA, dan 4 mA hingga 20 mA.
3. Berapa tegangan catu modul ini?
Catu nominalnya 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC.
4. Diagnostik apa yang tersedia?
Modul menyediakan diagnostik kanal, alarm diagnostik, pemantauan tegangan catu, deteksi putus kabel untuk output arus, dan deteksi korsleting untuk output tegangan.
5. BaseUnit mana yang dapat digunakan?
Modul ini dapat digunakan dengan BU tipe A0 dan A1.
