Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe modul | AI 4xRTD/TC 2-/3-/4-wire HF |
| Kanal input analog | 4 |
| Koneksi yang didukung | 2-kawat, 3-kawat, dan 4-kawat |
| Resolusi | 16 bit termasuk tanda |
| Catu nominal | 24 V DC |
| Rentang catu yang diizinkan | 19.2 V hingga 28.8 V DC |
| BaseUnit yang didukung | BU tipe A0, A1 |
Fitur Utama

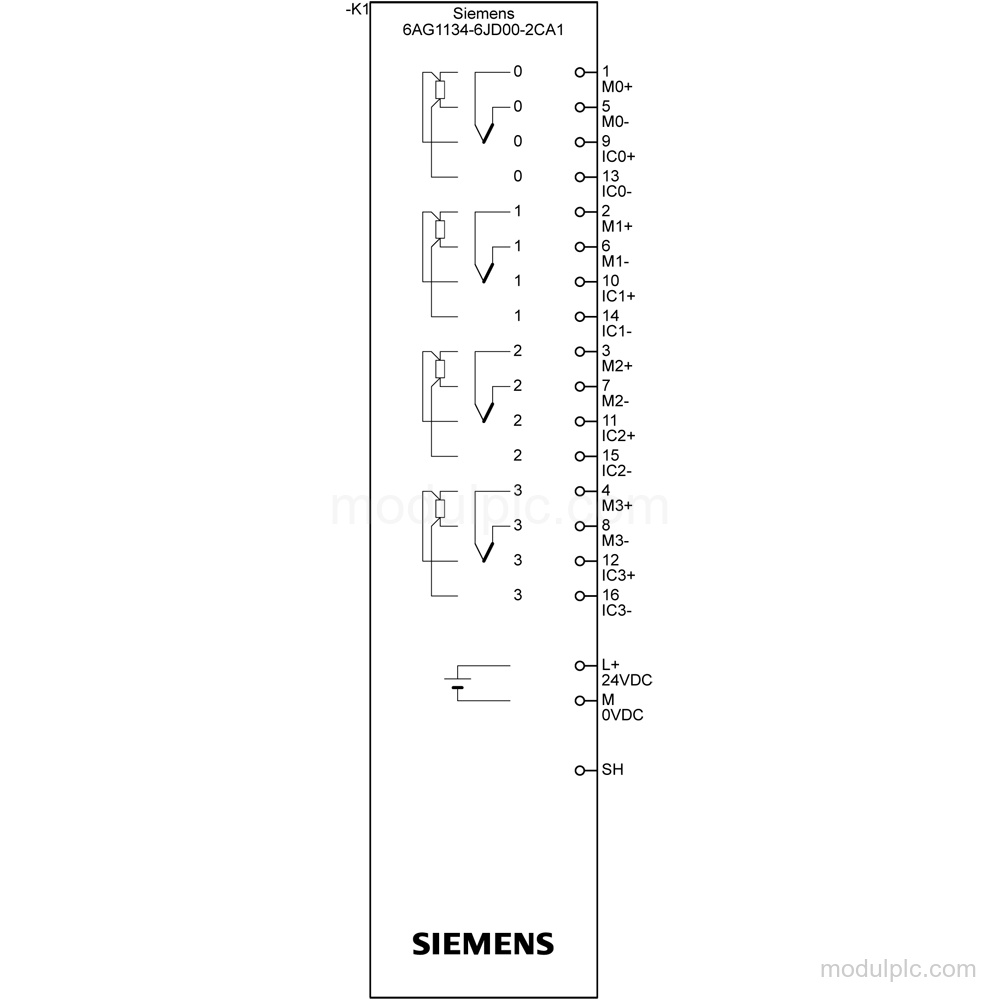

- Kanal input analog: 4 input analog mendukung pengukuran RTD, termokopel, resistansi, dan tegangan dengan koneksi 2-kawat, 3-kawat, atau 4-kawat.
- Rentang sinyal dan resolusi: Rentang input tegangan mencakup -1 V hingga +1 V, -250 mV hingga +250 mV, -50 mV hingga +50 mV, dan -80 mV hingga +80 mV. Resolusi mencapai 16 bit termasuk tanda.
- Catu dan data listrik: Catu nominal adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC. Konsumsi arus nominal 30 mA; disipasi daya tipikal 0.75 W.
- Diagnostik dan isolasi: Modul memiliki diagnostik kanal, deteksi putus kabel dan keluar batas atas/bawah kanal demi kanal, indikasi kesalahan grup, serta isolasi listrik dari bus backplane dan catu elektronik.

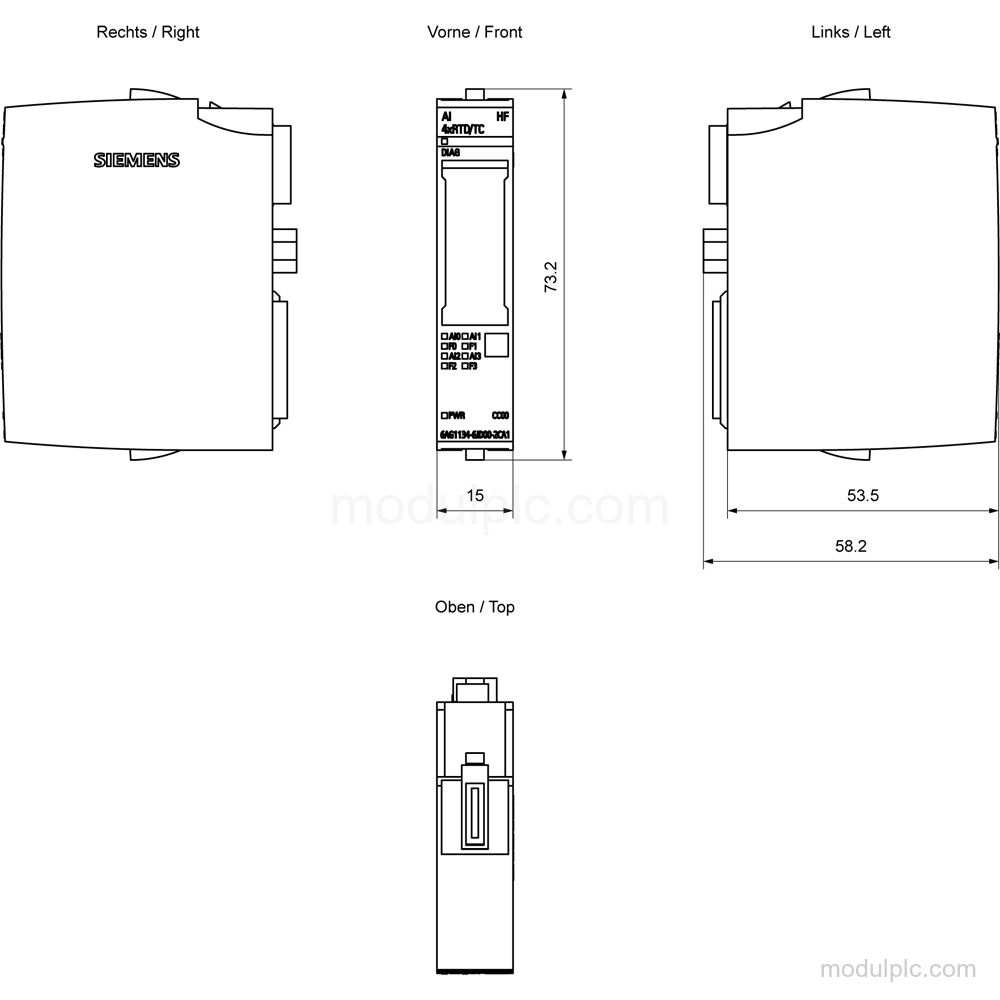

- Instalasi dan data lingkungan: Modul sesuai untuk BU tipe A0 dan A1, memiliki bentuk 15 mm × 73 mm × 58 mm, serta mendukung operasi horizontal -40 °C hingga 60 °C atau operasi vertikal -40 °C hingga 50 °C.
Pertanyaan yang Sering Diajukan
1. Sinyal input apa yang didukung Siemens 6AG1134-6JD00-2CA1?
Modul mendukung pengukuran RTD, termokopel, resistansi, dan tegangan. Rentang tegangan mencakup -1 V hingga +1 V, -250 mV hingga +250 mV, -50 mV hingga +50 mV, dan -80 mV hingga +80 mV.
2. Berapa jumlah kanal analog pada modul ini?
Modul memiliki 4 input analog. enkoder sinyal dapat dihubungkan menggunakan koneksi 2-kawat, 3-kawat, atau 4-kawat.
3. Diagnostik apa yang tersedia?
Modul memiliki diagnostik kanal, alarm diagnostik dan nilai batas, pemantauan tegangan catu, deteksi putus kabel dan keluar batas atas/bawah kanal demi kanal, indikasi kesalahan grup, serta LED status modul dan kanal.
4. Berapa tegangan catu yang diperlukan modul?
Catu nominal adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC. Konsumsi arus nominal adalah 30 mA.
5. BaseUnit dan kondisi instalasi apa yang didukung?
Modul sesuai untuk BU tipe A0 dan A1. Operasi horizontal didukung dari -40 °C hingga 60 °C, sedangkan operasi vertikal didukung dari -40 °C hingga 50 °C.
