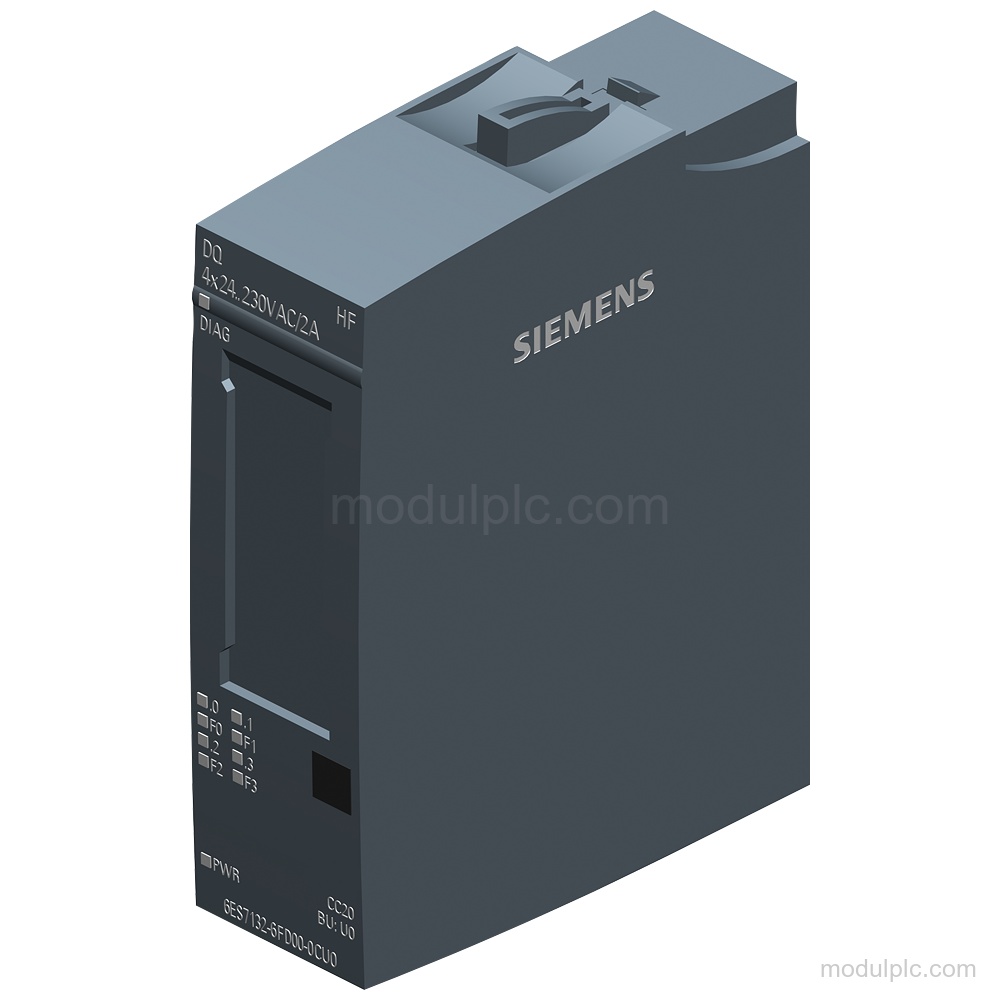

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | DQ 4×24 … 230 V AC/2 A HF |
| Keluaran digital | 4 keluaran Triac |
| Arus keluaran, sinyal "1", nominal | 2 A |
| Tegangan keluaran, sinyal "1", min. | 20.4 V |
| Tegangan catu daya, nominal | 230 V AC; 47 … 63 Hz |
| Mode operasi | DQ; DQ dengan fungsi hemat energi; kontrol fase; setengah gelombang; gelombang penuh |
| Diagnostik | Deteksi rangkaian terbuka dan diagnostik putus kabel per kanal; Kesalahan grup; alarm diagnostik |
| BaseUnit | BU type U0 |
| Isolasi | 2 545 V DC/2 s (uji rutin) |
| Siklus hidup produk | Produk aktif |
Aplikasi
- Kontrol input digital: Keluaran dapat mengontrol input digital.
Fitur Utama
- Keluaran digital: 4 keluaran Triac yang dapat diparameterkan; sumber arus didukung, sedangkan penenggelaman arus tidak didukung.
- Tegangan dan arus keluaran: Tegangan keluaran untuk sinyal "1": minimum 20.4 V; arus keluaran nominal: 2 A, dengan rentang yang diizinkan 10 mA hingga 4 A.
- Mode operasi: Mendukung DQ, DQ dengan fungsi hemat energi, kontrol fase dari 8.5 … 100% sudut fase, setengah gelombang, dan gelombang penuh.
- Tegangan catu daya: Tegangan catu daya nominal: 230 V AC pada 47 … 63 Hz; rentang yang diizinkan: 20.4 V hingga 264 V.
- Diagnostik: Menyediakan deteksi rangkaian terbuka dan diagnostik putus kabel per kanal, alarm diagnostik, informasi diagnostik yang dapat dibaca, kesalahan grup, dan indikasi LED.
- Pemasangan dan koneksi: Sesuai untuk BU type U0; mendukung koneksi 1-kabel dan 2-kabel dengan BU type U0, serta koneksi 3-kabel dengan BU type U0 ditambah Modul distribusi potensial.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah keluaran digital Siemens 6AG1132-6FD00-7CU0?
Modul ini memiliki 4 keluaran digital Triac yang dapat diparameterkan.
2. Tegangan dan arus keluaran apa yang didukung modul ini?
Untuk sinyal "1", tegangan keluaran minimum adalah 20.4 V. Arus keluaran nominal adalah 2 A, dengan rentang yang diizinkan 10 mA hingga 4 A; data derating berlaku sesuai manual.
3. BaseUnit apa yang diperlukan untuk modul ini?
Modul ini sesuai untuk BU type U0. Koneksi 1-kabel dan 2-kabel menggunakan BU type U0; koneksi 3-kabel menggunakan BU type U0 ditambah Modul distribusi potensial.
4. Diagnostik apa yang tersedia?
Modul ini memiliki deteksi rangkaian terbuka dan diagnostik putus kabel per kanal, alarm diagnostik, informasi diagnostik yang dapat dibaca, kesalahan grup, pemantauan tegangan catu daya, dan indikasi LED.
