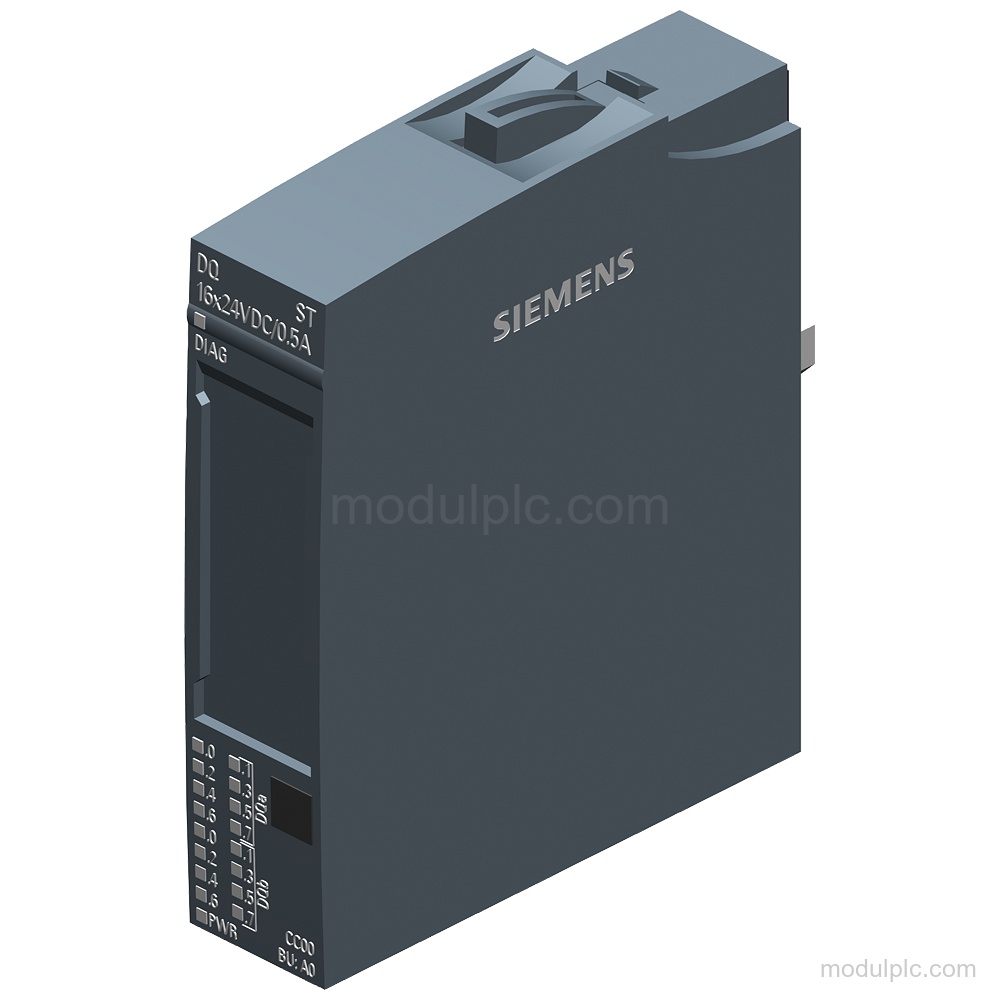

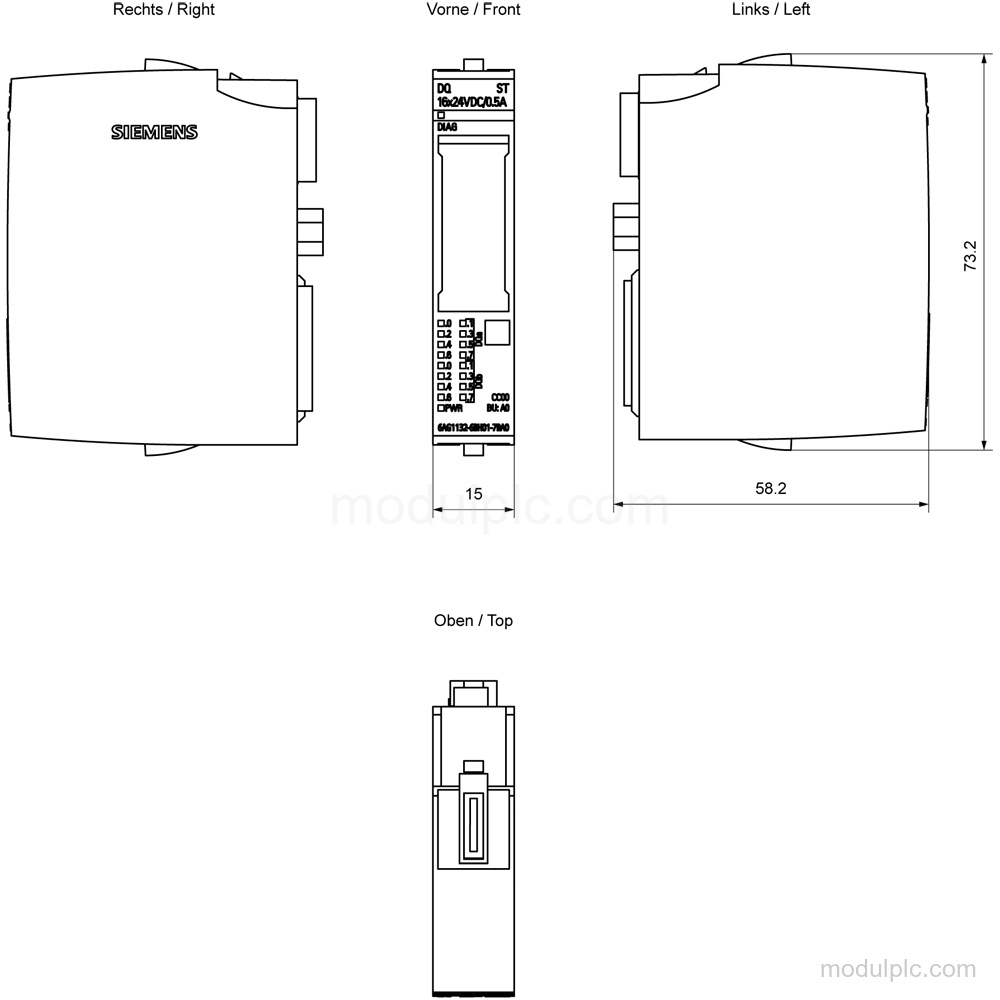

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | Modul keluaran digital, DQ 16x24VDC/0.5A ST |

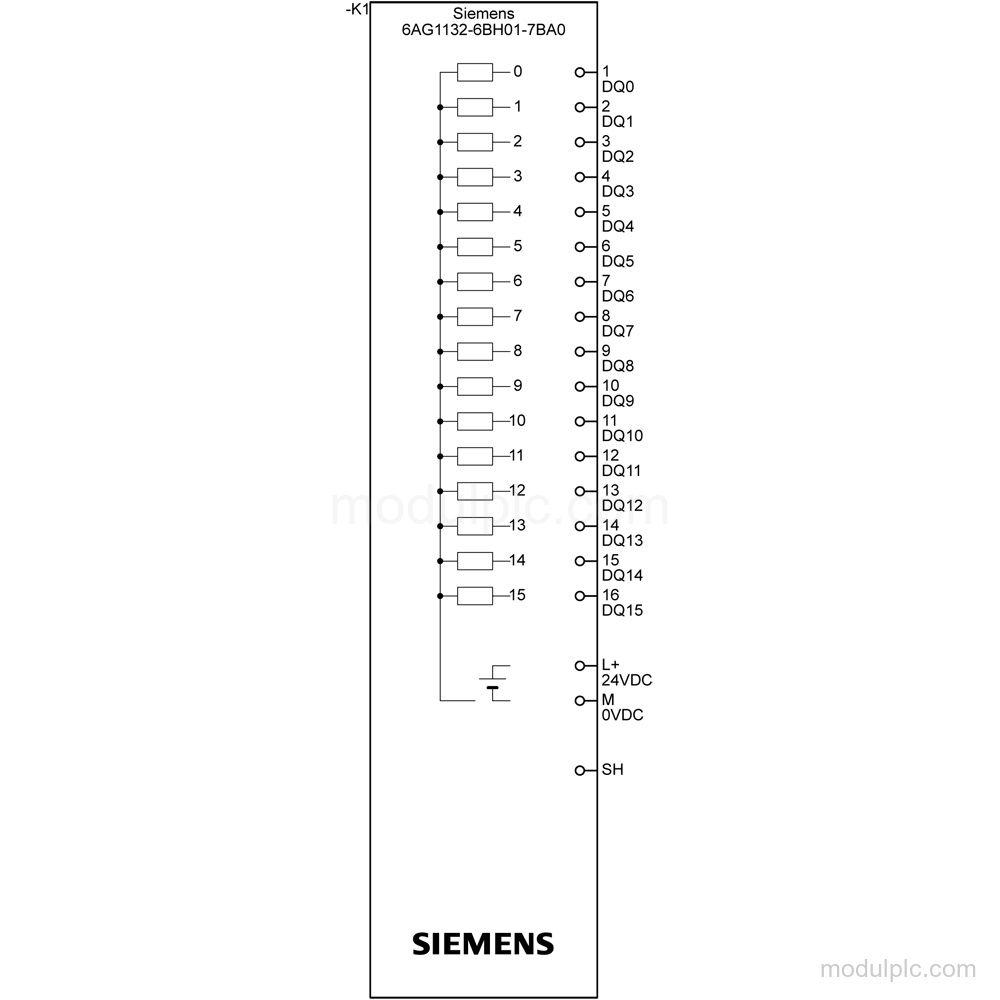

| Keluaran digital | 16 keluaran sumber (PNP, current-sourcing) |
| Arus keluaran per kanal | Nilai nominal 0.5 A; maksimum yang diizinkan 0.5 A |
| Tegangan catu daya | Nominal 24 V DC; rentang yang diizinkan 19.2 V hingga 28.8 V DC |
| Perlindungan hubung singkat | Elektronik |
| Rentang resistansi beban | 48 Ω hingga 12 kΩ |
| Frekuensi switching, beban resistif | Maksimum 100 Hz |
| Konsumsi arus | Maksimum 30 mA; tanpa beban |
| Koneksi | BU type A0; terminal AUX atau modul distribusi potensial untuk koneksi 2-wire dan 3-wire |
| Diagnostik | Tegangan catu daya, putus kabel, hubung singkat ke ground, hubung singkat ke L+, dan kesalahan grup |
| Suhu pengoperasian | -40…+70 °C |
Aplikasi
- Kontrol keluaran digital: Mengontrol input digital melalui keluaran sumber modul.
- Kontrol beban redundan: Mendukung switching paralel dua keluaran untuk kontrol redundan beban.
Fitur Utama
- Kanal keluaran digital: 16 keluaran sumber yang dapat diparameterkan (PNP, current-sourcing) dengan arus keluaran nominal 0.5 A per kanal.
- Tegangan catu daya: Tegangan catu daya nominal: 24 V DC; rentang yang diizinkan: 19.2 V hingga 28.8 V DC. Perlindungan polaritas terbalik tersedia.
- Perlindungan dan diagnostik keluaran: Perlindungan hubung singkat elektronik, deteksi rangkaian terbuka, alarm diagnostik, pemantauan tegangan catu daya, diagnostik putus kabel dan hubung singkat.
- Koneksi dan pengodean: BU type A0 digunakan untuk koneksi 1-wire; BU type A0 dengan terminal AUX atau modul distribusi potensial digunakan untuk koneksi 2-wire dan 3-wire. Elemen pengodean mekanis: Type A.
- Data switching dan beban: Kapasitas switching maksimum adalah 0.5 A dengan beban resistif atau induktif dan 5 W dengan beban lampu. Frekuensi switching maksimum adalah 100 Hz dengan beban resistif.
- Detail pemasangan dan perlindungan: Lapisan konformal, kode warna CC00, pengodean otomatis, data I&M0 hingga I&M3, dan isolasi yang diuji dengan 707 V DC (type test).
Pertanyaan yang Sering Diajukan
1. Berapa banyak keluaran digital yang dimiliki Siemens 6AG1132-6BH01-7BA0?
Modul ini memiliki 16 keluaran sumber yang dapat diparameterkan (PNP, current-sourcing).
2. Berapa tegangan catu daya modul keluaran digital ini?
Tegangan catu daya nominal adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC.
3. Koneksi BaseUnit apa yang didukung?
BU type A0 digunakan untuk koneksi 1-wire. BU type A0 dengan terminal AUX atau modul distribusi potensial digunakan untuk koneksi 2-wire dan 3-wire.
4. Diagnostik apa yang tersedia?
Modul ini mendukung pemantauan tegangan catu daya, diagnostik putus kabel dan hubung singkat, alarm diagnostik, serta indikasi kesalahan grup.
