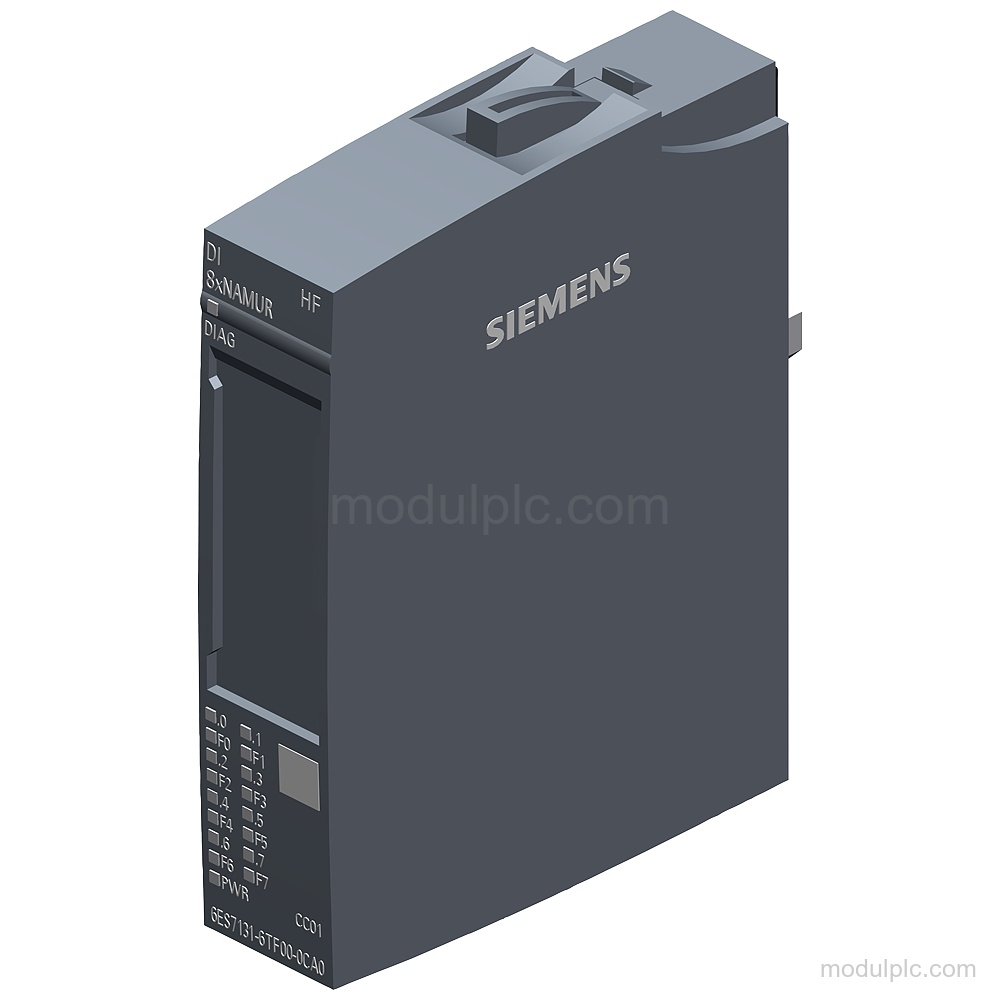

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | DI 8xNAMUR HF |
| Input digital | 8; NAMUR |
| Tegangan catu daya, nominal | 24 V DC |
| Catu daya enkoder NAMUR | 8.2 V |
| Frekuensi penghitungan, maks. | 5 kHz |
| Diagnostik kanal | Putus kabel dan korsleting; per kanal |
| BaseUnit | BU type A0 |
Aplikasi
- Operasi penghitung: Sumber mendukung operasi penghitung dengan hingga 4 penghitung, frekuensi penghitungan maksimum 5 kHz, lebar penghitungan 32 bit, dan arah penghitungan naik/turun yang dapat dipilih.
- Kontrol input mulai/berhenti gerbang: Fungsi input digital yang dapat diparameterkan mencakup mulai/berhenti gerbang.
Fitur Utama
- 8 input digital NAMUR: Modul ini memiliki 8 input digital yang dapat diparameterkan untuk enkoder NAMUR dan kontak pergantian.
- Fungsi input yang dapat dikonfigurasi: Fungsi input digital mencakup mulai/berhenti gerbang, input digital yang dapat digunakan bebas, dan penghitung. Hingga 4 penghitung didukung dengan frekuensi penghitungan maksimum 5 kHz dan lebar penghitungan 32 bit.
- Diagnostik kanal: Diagnostik mencakup deteksi putus kabel dan korsleting per kanal, alarm diagnostik, interupsi perangkat keras pada kanal 0 hingga 7, serta indikasi DIAG hijau/merah.
- Catu daya 24 V: Tegangan catu daya nominal adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC dan perlindungan polaritas terbalik. Konsumsi arus maksimum adalah 70 mA.
- Catu daya enkoder NAMUR: Modul menyediakan catu daya enkoder NAMUR 8.2 V dengan perlindungan korsleting, arus output hingga 8 mA per kanal dan 64 mA per modul.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input NAMUR pada 6AG1131-6TF00-7CA0?
Modul ini memiliki 8 input digital NAMUR yang dapat diparameterkan.
2. Berapa tegangan catu daya yang diperlukan modul ini?
Tegangan catu daya nominal adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC.
3. Apakah modul ini mendukung operasi penghitung?
Ya. Modul ini mendukung hingga 4 penghitung, frekuensi penghitungan maksimum 5 kHz, lebar penghitungan 32 bit, dan penghitungan naik/turun.
4. Diagnostik apa yang tersedia?
Modul menyediakan deteksi putus kabel dan korsleting per kanal, alarm diagnostik, interupsi perangkat keras pada kanal 0 hingga 7, dan pemantauan tegangan catu daya.
5. BaseUnit dan panjang kabel apa yang didukung?
BU type A0 didukung untuk koneksi 2-kabel dan 3-kabel. Panjang kabel berpelindung hingga 200 m, atau 50 m dalam mode Counter.
