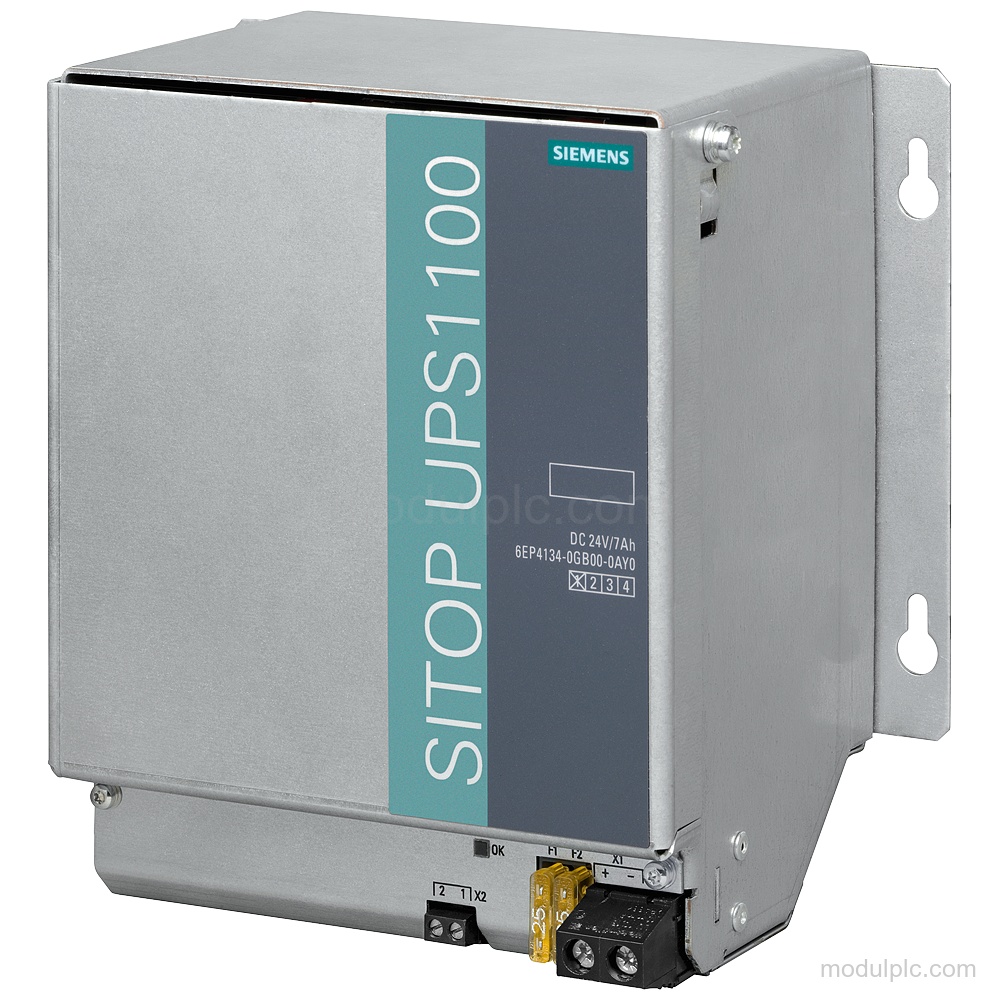

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Kapasitas baterai | 7 A·h |
| Tegangan output DC nominal | 24 V |
| Arus output nominal | 40 A |
| Arus output maksimum mode buffer | 40 A |
| Arus puncak | 120 A selama 30 ms |
| Arus pengisian maksimum | 2.1 A |
| Fungsi komunikasi | Ya |
| Koneksi listrik | Terminal sekrup |
| Pemasangan | Pemasangan dinding; pemasangan rel DIN dan rel S7: Tidak |
| Kelas perlindungan | IP20 |
Aplikasi
- Penyimpanan energi DC UPS: Menyediakan penyimpanan energi baterai untuk modul SITOP DC UPS 24 V.
Fitur Utama
- Kapasitas baterai dan output: Kapasitas baterai: 7 A·h. Tegangan output DC nominal: 24 V; arus output nominal: 40 A.
- Kemampuan arus: Arus output maksimum dalam mode buffer: 40 A. Arus puncak: 120 A selama 30 ms. Arus pengisian maksimum: 2.1 A.
- Komunikasi dan status: Fungsi komunikasi: Ya. Status LED: hijau untuk Battery OK, hijau berkedip untuk kesalahan atau peringatan, dan OFF untuk tidak ada komunikasi.
- Perlindungan dan enclosure: Kelas perlindungan: IP20. Perlindungan hubung singkat: sekring baterai 2x 25 A/32 V dengan sekring bilah sirkuit solid-state dan dudukan. Perlindungan beban lebih: kontrol katup.
- Pemasangan dan koneksi: Pemasangan dinding: Ya; pemasangan rel DIN dan rel S7: Tidak. Koneksi listrik: terminal sekrup. Dimensi enclosure: 186 × 186 × 110 mm.
- Perlindungan dan masa pakai SIPLUS: Lapisan konformal: Kelas A. Suhu operasi pada posisi pemasangan horizontal: -15 … +50 °C. Masa pakai tipikal pada 20 °C: 4 a.
Pertanyaan yang Sering Diajukan
1. Berapa output nominal modul baterai 6AG1134-0GB00-4AY0?
Tegangan output DC nominal adalah 24 V dan arus output nominal adalah 40 A.
2. Berapa kapasitas baterai dan arus puncaknya?
Kapasitas baterai adalah 7 A·h. Arus puncak adalah 120 A selama 30 ms.
3. Bagaimana modul baterai ini dipasang dan dihubungkan?
Modul ini mendukung pemasangan dinding dan menggunakan terminal sekrup. Pemasangan rel DIN dan rel S7 tidak didukung.
