Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

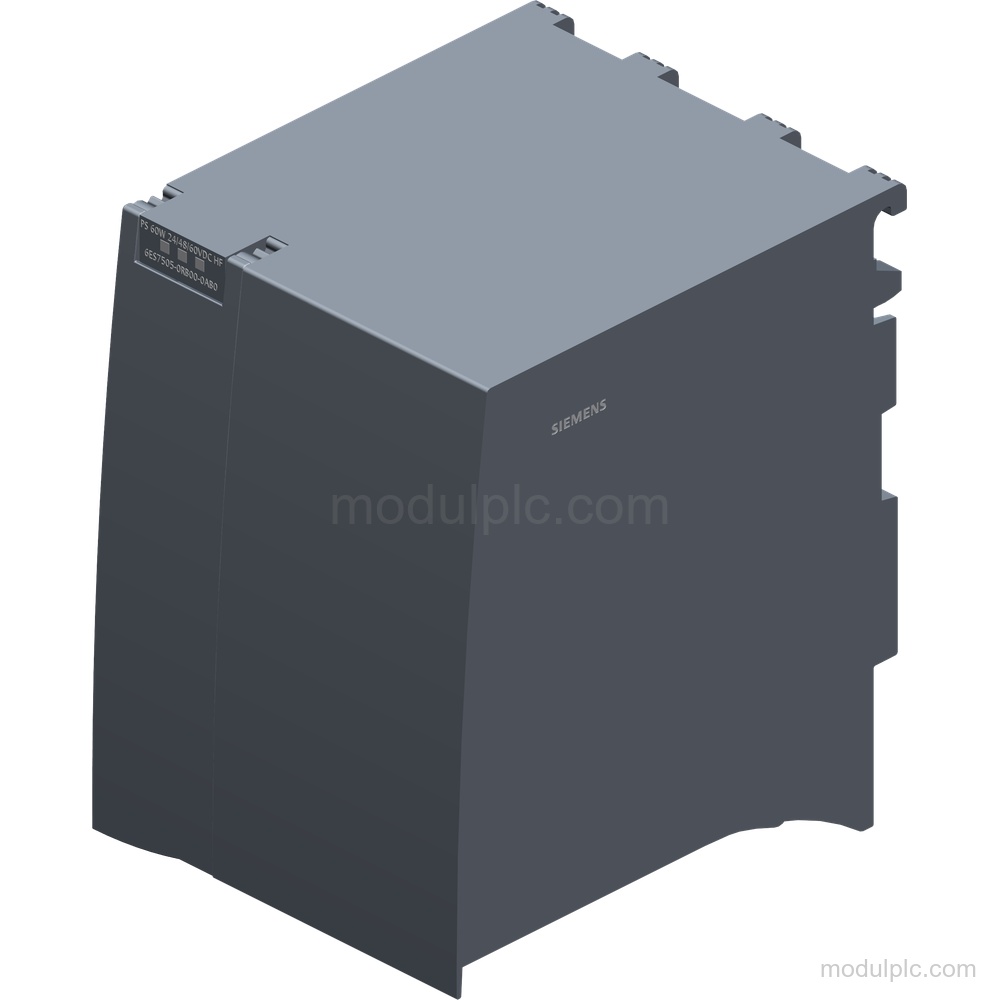

| Tipe produk | PS 60 W 24/48/60 V DC HF |
| Tegangan suplai, nominal | 24 V / 48 V / 60 V DC |
| Rentang suplai yang diizinkan, statis | 19.2 V hingga 72 V DC |
| Rentang suplai yang diizinkan, dinamis | 18.5 V hingga 75.5 V DC |
| Buffering listrik | Waktu energi tersimpan 20 ms |
| Daya infeed bus backplane | 60 W |
| Arus input, nominal | 3 A pada 24 V DC; 1.5 A pada 48 V DC; 1.2 A pada 60 V DC |
| Arus masuk, maks. | ≤ 8 A selama t ≤ 1 s |
| Suhu pemasangan | Horizontal: -25 °C hingga 60 °C; vertikal: -25 °C hingga 40 °C |
Aplikasi

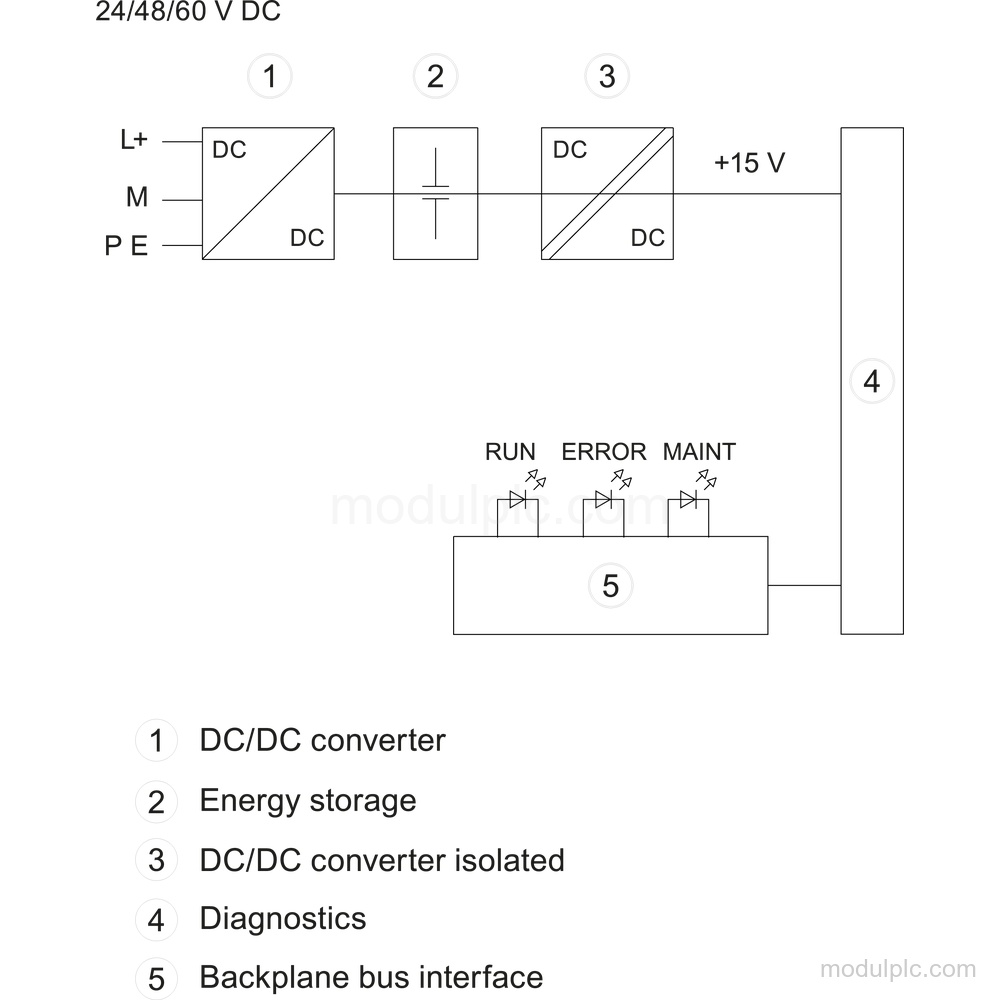

- Suplai daya bus backplane: Memasok tegangan operasi ke bus backplane S7-1500 dengan daya infeed 60 W.
- Retensi data RAM CPU: Menyediakan fungsi buffer yang memungkinkan CPU mempertahankan data RAM selama kegagalan listrik atau tegangan.
Fitur Utama
- Catu daya sistem: PS 60 W 24/48/60 V DC HF memasok bus backplane S7-1500 dengan daya infeed 60 W.
- Buffer retensi RAM: Fungsi buffer memungkinkan CPU mempertahankan data RAM secara retentif, dengan energi tersimpan 20 ms saat kegagalan listrik atau tegangan.
- Tegangan suplai DC: Nilai suplai nominal adalah 24 V, 48 V, dan 60 V DC; rentang yang diizinkan adalah 19.2 V hingga 72 V statis, dengan batas dinamis 18.5 V hingga 75.5 V.
- Fungsi perlindungan: Catu daya ini memiliki perlindungan polaritas terbalik dan perlindungan hubung singkat untuk suplai serta arus output.

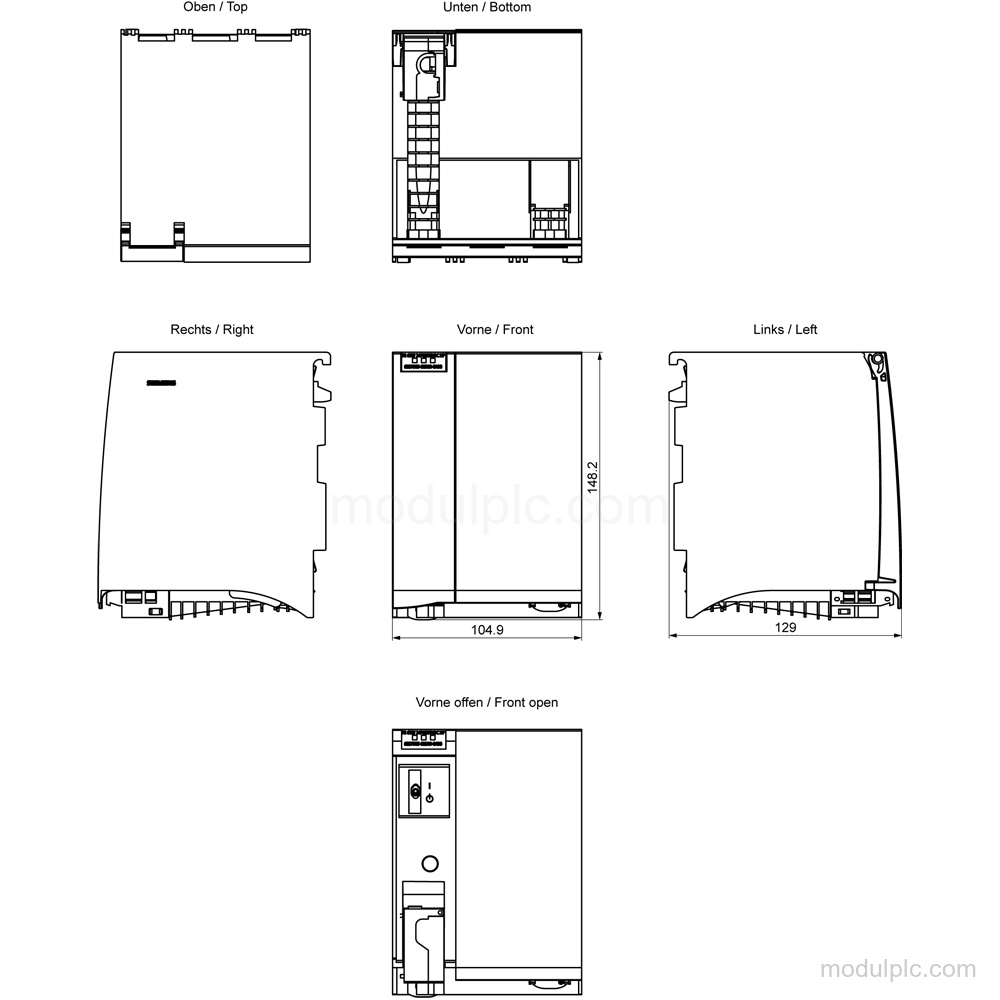

- Pemasangan dan dimensi: Pemasangan horizontal didukung hingga 60 °C; pemasangan vertikal didukung hingga 40 °C. Dimensinya adalah lebar 105 mm, tinggi 147 mm, dan kedalaman 129 mm.
- Diagnostik dan konfigurasi: Indikator status tersedia, dan unit dapat dikonfigurasi/diintegrasikan dengan STEP 7 TIA Portal mulai V14 SP1.
Pertanyaan yang Sering Diajukan
1. Apa fungsi 6ES7505-0RB00-0AB0?
Unit ini memasok bus backplane S7-1500 dengan tegangan operasi dan menyediakan fungsi buffer untuk data RAM CPU yang retentif.
2. Tegangan suplai apa yang digunakan catu daya sistem ini?
Nilai suplai DC nominal adalah 24 V, 48 V, dan 60 V. Rentang statis yang diizinkan adalah 19.2 V hingga 72 V DC.
3. Berapa daya yang disediakan ke bus backplane?
Daya infeed ke bus backplane adalah 60 W.
4. Suhu pemasangan apa yang harus diperiksa sebelum meminta penawaran?
Untuk pemasangan horizontal, rentangnya adalah -25 °C hingga 60 °C. Untuk pemasangan vertikal, rentangnya -25 °C hingga 40 °C; hingga FS02, batas minimumnya 0 °C.
