Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Input nominal | 3 AC, 380 … 480 V +10 % -20 %, 47 … 63 Hz |
| Daya output nominal (LO) | 75.00 kW | 75.00 hp |
| Daya output nominal (HO) | 55.00 kW | 60.00 hp |
| Arus output nominal (LO) | 136.00 A |
| Arus output maksimum | 206.00 A |
| Input digital | 6 standar; 1 fail-safe |
| Input analog | 1 input diferensial, 10 bit |
| Output analog | 1 output non-terisolasi |
| Komunikasi | PROFINET, EtherNet/IP |
| Teknik kontrol | V/f linear / kuadratik / dapat diparameterkan; V/f ECO linear / kuadratik; kontrol vektor tanpa sensor |
| Koneksi | Terminal tipe sekrup |
| Tingkat proteksi | IP20 / UL open type |
Aplikasi
- Kontrol penggerak: Mendukung kontrol V/f, kontrol V/f dengan kontrol arus fluks (FCC), dan kontrol vektor tanpa sensor.
- Input dan output sinyal: Menyediakan input dan output digital serta analog untuk pemrosesan sinyal.
- Komunikasi industri: Menyediakan komunikasi PROFINET dan EtherNet/IP terintegrasi.
Fitur Utama
- Input dan daya nominal: Input: 3 AC, 380 … 480 V +10 % -20 %, 47 … 63 Hz. Daya output nominal: 75.00 kW (LO) atau 55.00 kW (HO).

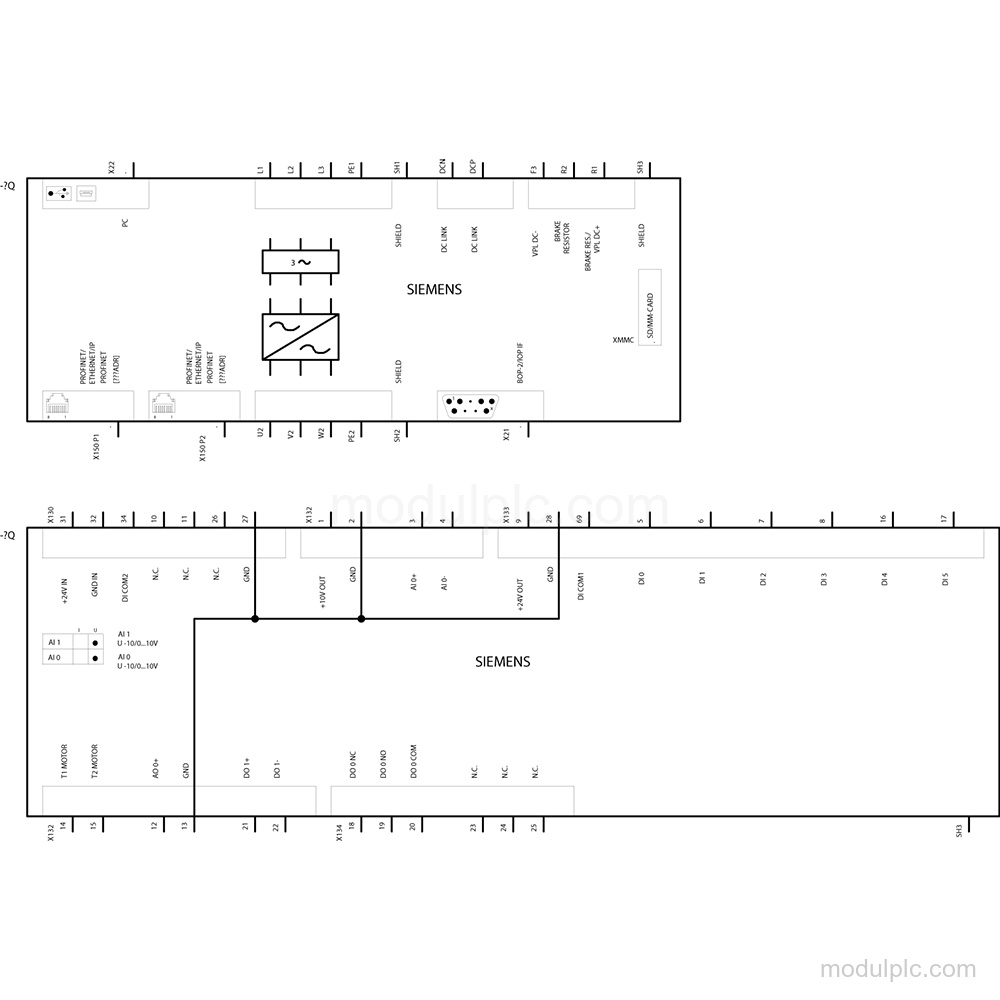

- Antarmuka I/O: 6 input digital standar, 1 input digital fail-safe, 1 kontak changeover relai, 1 output transistor, 1 input analog diferensial, dan 1 output analog non-terisolasi.
- Komunikasi dan keselamatan: Komunikasi terintegrasi: PROFINET dan EtherNet/IP. Safe Torque Off terintegrasi.
- Kontrol dan frekuensi output: Frekuensi output: 0 … 240 Hz untuk kontrol vektor dan 0 … 550 Hz untuk kontrol V/f. Teknik yang didukung mencakup kontrol vektor tanpa sensor dan kontrol V/f.
- Koneksi dan instalasi: Terminal tipe sekrup tersedia untuk sisi jaringan, ujung motor, DC link, dan koneksi PE. Ukuran rangka: FSF; dimensi: lebar 305 mm dan kedalaman 357 mm.
- Proteksi dan lingkungan: Tingkat proteksi: IP20 / UL open type. Operasi: -20 … 40 °C (-4 … 104 °F); penyimpanan: -25 … 55 °C (-13 … 131 °F).
Pertanyaan yang Sering Diajukan
1. Berapa daya nominal 6SL3210-1KE31-4AF1?
Daya output nominal adalah 75.00 kW | 75.00 hp (LO) atau 55.00 kW | 60.00 hp (HO).
2. I/O apa yang tersedia pada konverter ini?
Konverter ini memiliki 6 input digital standar, 1 input digital fail-safe, 1 kontak changeover relai, 1 output transistor, 1 input analog diferensial, dan 1 output analog non-terisolasi.
3. Protokol komunikasi apa yang terintegrasi?
Komunikasi terintegrasi adalah PROFINET dan EtherNet/IP.
4. Teknik kontrol apa yang didukung?
Konverter ini mendukung V/f linear / kuadratik / dapat diparameterkan, V/f dengan kontrol arus fluks (FCC), V/f ECO linear / kuadratik, dan kontrol vektor tanpa sensor.
5. Bagaimana koneksi dan proteksi konverter ini?
Konverter ini menggunakan terminal tipe sekrup dan memiliki tingkat proteksi IP20 / UL open type. Ukuran rangkanya FSF.
