Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Daya nominal, beban lebih rendah | 1.10 kW | 1.50 hp |
| Tegangan masukan | 3 AC, 380 … 480 V +10 % -20 % |
| Frekuensi jaringan | 47 … 63 Hz |
| Komunikasi | PROFINET, EtherNet/IP |
| Input digital standar | 6 |
| Output digital | 1 kontak pergantian relay; 1 transistor |
| Input analog | 1 input diferensial, 10 bit |
| Output analog | 1 output non-terisolasi |
| Frekuensi keluaran untuk kontrol vektor | 0 … 240 Hz |
| Frekuensi keluaran untuk kontrol V/f | 0 … 550 Hz |
| Tingkat perlindungan | IP20 / UL open type |
Aplikasi
- Kontrol inverter: Mendukung kontrol V/f linear, kuadratik, dan dapat diparameterkan; V/f dengan kontrol arus fluks (FCC); kontrol V/f ECO linear dan kuadratik; serta kontrol vektor tanpa sensor.
Fitur Utama
- Daya inverter: Daya nominal: 1.10 kW pada beban lebih rendah dan 0.75 kW pada beban lebih tinggi.
- Masukan dan keluaran: Masukan: 3 AC, 380 … 480 V +10 % -20 %, 47 … 63 Hz. Keluaran: 3 AC, 400 V IEC | 480 V NEC.

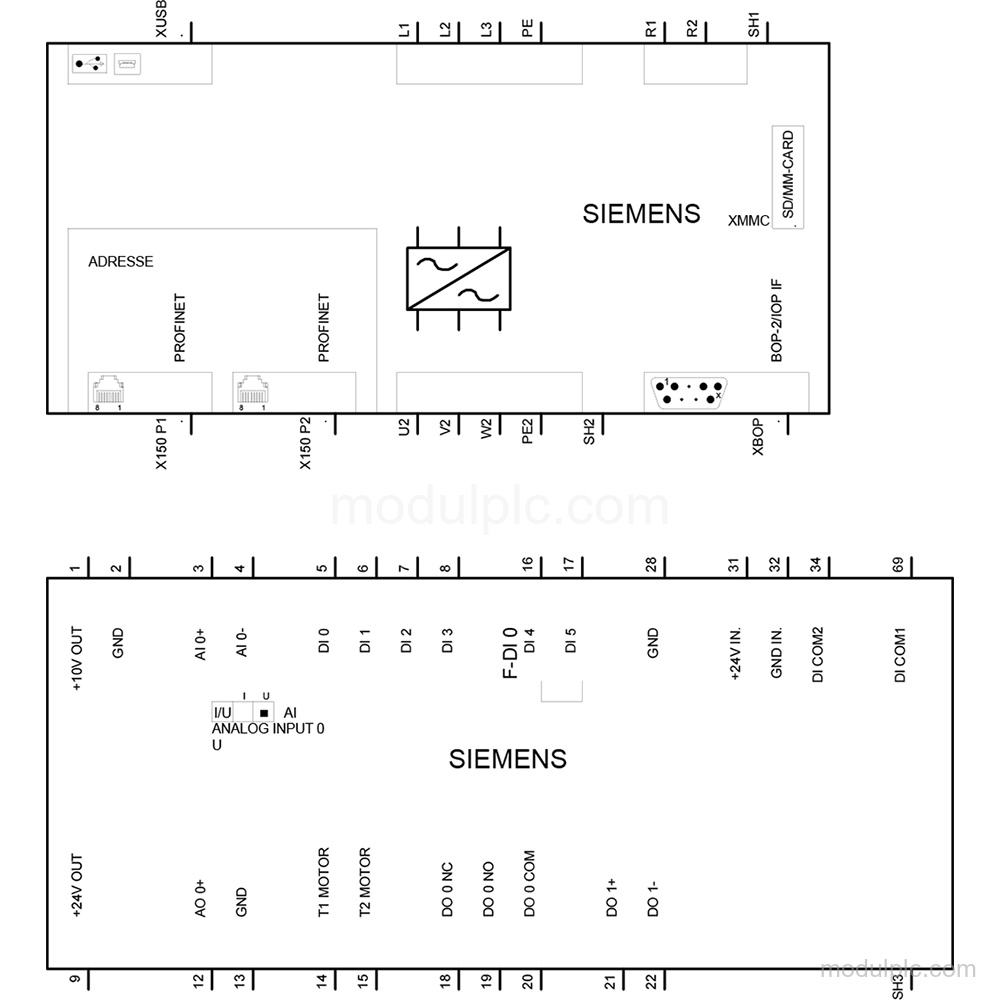

- Antarmuka I/O: Antarmuka I/O 24 V eksternal tanpa filter dengan 6DI, 2DO, 1AI, 1AO, dan 1 Mot_t Safe Torque Off.
- Komunikasi: Komunikasi: PROFINET, EtherNet/IP.
- Koneksi: Koneksi sisi jaringan, ujung motor, dan DC-link menggunakan terminal sekrup plug-in. Koneksi PE berada pada housing dengan sekrup M4.
- Bentuk dan perlindungan: Ukuran rangka: FSAA. Dimensi: lebar 73 mm dan kedalaman 160 mm. Tingkat perlindungan: IP20 / UL open type.
Pertanyaan yang Sering Diajukan
1. Berapa daya nominal 6SL3210-1KE13-2UF2?
Daya nominalnya 1.10 kW pada beban lebih rendah dan 0.75 kW pada beban lebih tinggi.
2. Kanal I/O apa yang dimiliki SINAMICS G120C ini?
Perangkat ini memiliki 6 input digital standar, 1 input digital fail-safe, 1 kontak pergantian relay, 1 output transistor, 1 input analog diferensial, dan 1 output analog non-terisolasi.
3. Antarmuka komunikasi apa yang didukung?
Komunikasi: PROFINET dan EtherNet/IP.
4. Terminal dan koneksi PE apa yang tersedia?
Koneksi sisi jaringan, ujung motor, dan DC-link menggunakan terminal sekrup plug-in. Koneksi PE berada pada housing dengan sekrup M4.
