Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Catu daya input | 3 AC, 380 … 480 V +10 % -20 %, 47 … 63 Hz |
| Daya output terukur, LO | 18.50 kW | 25.00 hp |
| Daya output terukur, HO | 15.00 kW | 20.00 hp |
| Arus output terukur, LO | 37.00 A |
| Arus output terukur, HO | 31.00 A |
| Arus output maksimum | 62.00 A |
| Frekuensi output untuk kontrol vektor | 0 … 240 Hz |
| Frekuensi output untuk kontrol V/f | 0 … 550 Hz |
| Konfigurasi I/O | 6DI, 1 input digital fail-safe, 1 kontak changeover relai, 1 output transistor, 1 input analog diferensial, 1 output analog non-terisolasi |
| Komunikasi | PROFINET, EtherNet/IP |
| Perlindungan | IP20 / UL open type |
Aplikasi
- Komunikasi PROFINET: Menyediakan komunikasi melalui antarmuka PROFINET terintegrasi.
- Komunikasi EtherNet/IP: Menyediakan komunikasi melalui antarmuka EtherNet/IP terintegrasi.
- Kontrol drive: Mendukung kontrol V/f linear, kuadratik, dan dapat diparameterkan, V/f dengan kontrol arus fluks (FCC), kontrol V/f ECO linear dan kuadratik, serta kontrol vektor tanpa sensor.
Fitur Utama
- Catu daya input: 3 AC, 380 … 480 V +10 % -20 %, 47 … 63 Hz.
- Daya output: 18.50 kW | 25.00 hp pada beban lebih rendah (LO) dan 15.00 kW | 20.00 hp pada beban lebih tinggi (HO).
- Antarmuka I/O: 6 input digital standar, 1 input digital fail-safe, 1 kontak changeover relai, 1 output transistor, 1 input analog diferensial, dan 1 output analog non-terisolasi.
- Komunikasi: Komunikasi PROFINET dan EtherNet/IP terintegrasi.
- Koneksi dan pemasangan: Terminal sekrup plug-in; ukuran rangka FSC; dimensi 295 x 140 x 205 mm (H x W x D).
- Perlindungan: IP20 / UL open type, dengan filter Class A dan Safe Torque Off terintegrasi.
Pertanyaan yang Sering Diajukan
1. Berapa daya output terukur 6SL3210-1KE23-8AF1?
Daya output terukur adalah 18.50 kW | 25.00 hp pada beban lebih rendah (LO) dan 15.00 kW | 20.00 hp pada beban lebih tinggi (HO).
2. Protokol komunikasi apa yang didukung konverter ini?
Konverter ini mendukung PROFINET dan EtherNet/IP.
3. I/O apa yang tersedia pada modul ini?
Modul ini menyediakan 6 input digital standar, 1 input digital fail-safe, 1 kontak changeover relai, 1 output transistor, 1 input analog diferensial, dan 1 output analog non-terisolasi.
4. Koneksi apa yang tersedia?

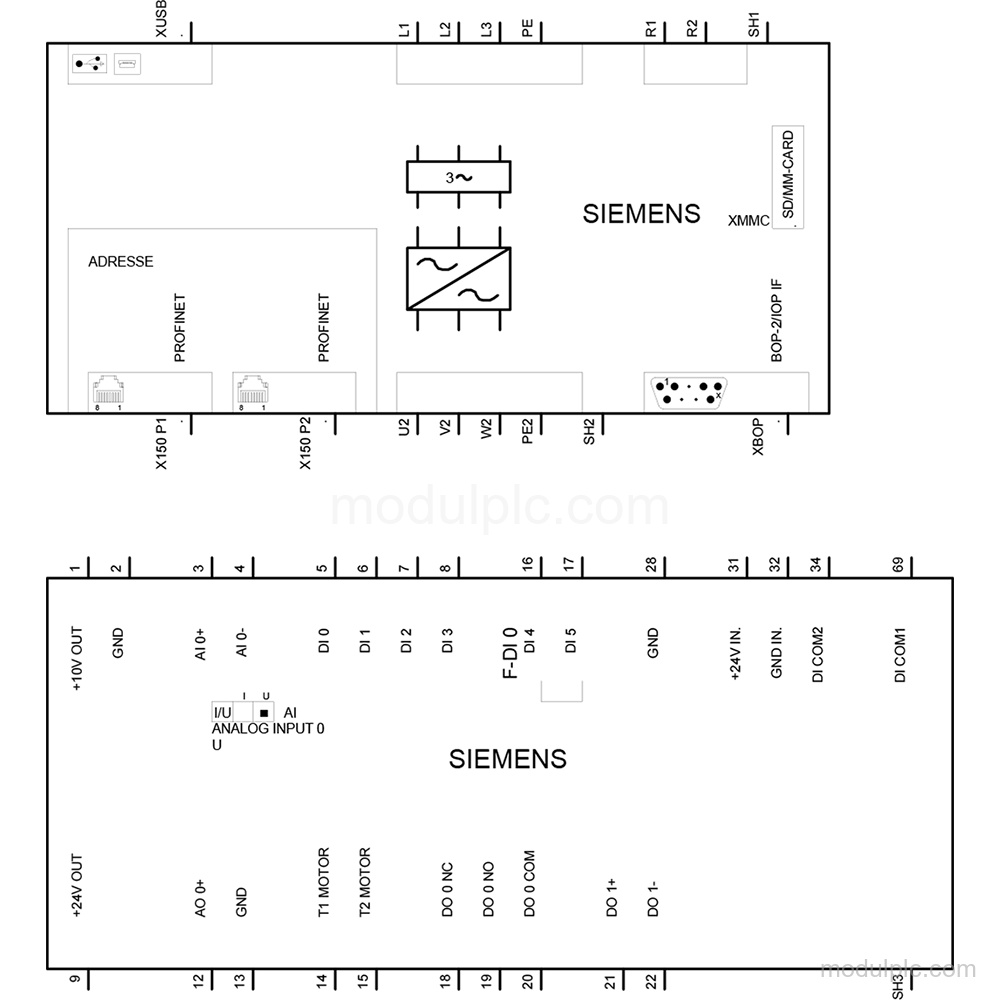

Sisi jaringan, ujung motor, dan DC link menggunakan terminal sekrup plug-in. Koneksi PE berada pada housing dengan sekrup M4.
5. Apakah konfigurasi ini mencakup enkoder atau kontrol torsi berbasis enkoder?
Konfigurasi ini tanpa kontrol torsi tanpa enkoder dan tanpa kontrol torsi dengan enkoder; kontrol vektor dengan sensor juga tidak tersedia.
