Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Daya output nominal (LO) | 3.00 kW | 4.00 hp |
| Daya output nominal (HO) | 2.20 kW | 3.00 hp |
| Tegangan input | 3 AC, 380 … 480 V +10 % -20 % |
| Komunikasi | PROFINET, EtherNet/IP |
| Input digital standar | 6 |
| Input digital fail-safe | 1 |
| Output digital | 2 |
| Input analog | 1 (Input diferensial) |
| Output analog | 1 (Output non-terisolasi) |
| Proteksi | IP20 / UL open type |
| Ukuran rangka | FSA |
Fitur Utama
- Daya inverter: Daya output nominal adalah 3.00 kW | 4.00 hp untuk beban lebih rendah dan 2.20 kW | 3.00 hp untuk beban lebih tinggi.
- Data input dan output: Input: 3 AC, 380 … 480 V +10 % -20 %, 47 … 63 Hz. Output: 3 AC, tegangan nominal 400V IEC | 480V NEC.

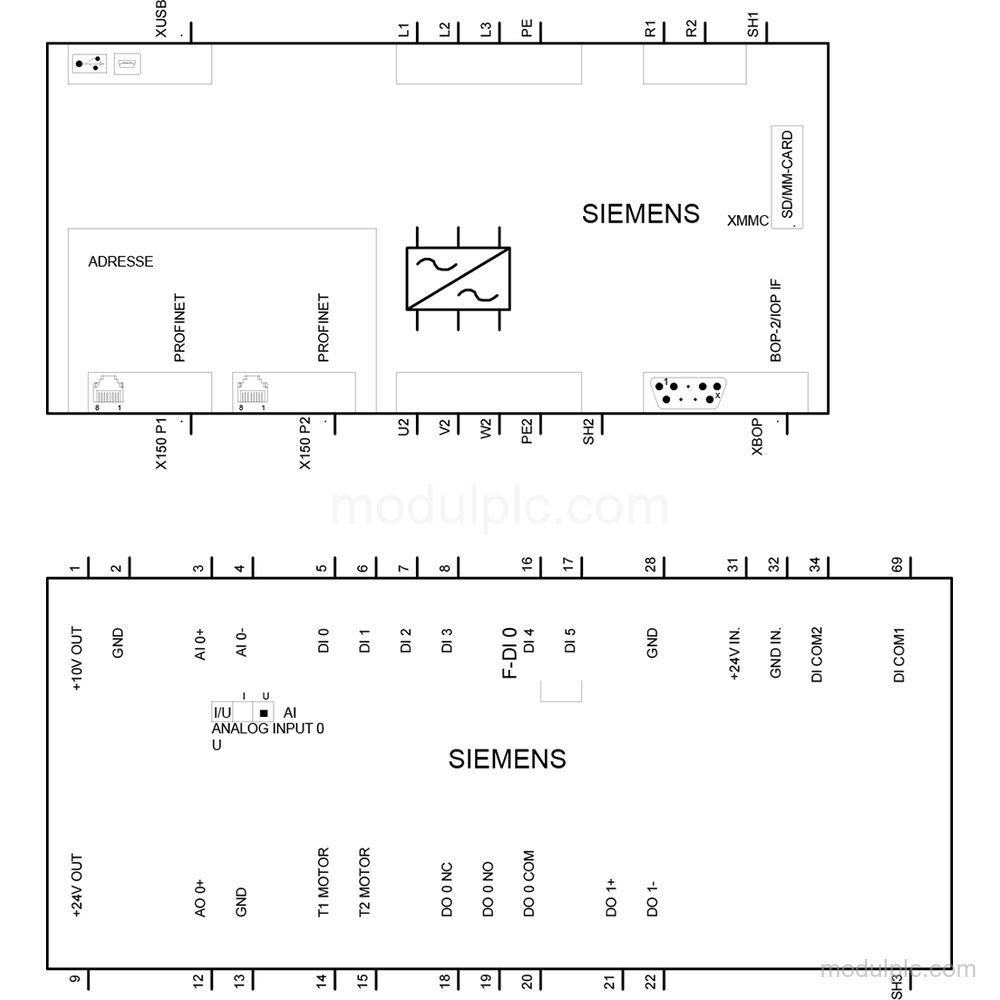

- Antarmuka I/O: Antarmuka I/O eksternal 24V tanpa filter memiliki 6 input digital standar, 1 input digital fail-safe, 2 output digital, 1 input analog diferensial, dan 1 output analog non-terisolasi.
- Komunikasi: Protokol komunikasi: PROFINET dan EtherNet/IP.
- Fungsi kontrol: Fungsi yang didukung mencakup V/f linear / kuadratik / dapat diparameterkan, V/f dengan kontrol arus fluks (FCC), V/f ECO linear / kuadratik, dan kontrol vektor tanpa sensor.
- Pemasangan dan proteksi: Proteksinya adalah IP20 / UL open type. Unit ini memiliki ukuran rangka FSA, terminal sekrup plug-in, serta dimensi lebar 73 mm x kedalaman 200 mm.
Pertanyaan yang Sering Diajukan
1. Protokol komunikasi apa yang didukung 6SL3210-1KE17-5UF1?
Produk ini mendukung PROFINET dan EtherNet/IP.
2. Berapa jumlah kanal I/O pada inverter SINAMICS G120C ini?
Produk ini memiliki 6 input digital standar, 1 input digital fail-safe, 2 output digital, 1 input analog diferensial, dan 1 output analog non-terisolasi.
3. Berapa rentang tegangan dan frekuensi inputnya?
Inputnya adalah 3 AC, 380 … 480 V +10 % -20 % pada 47 … 63 Hz.
4. Terminal apa yang tersedia?
Sisi jaringan, ujung motor, dan DC link untuk resistor pengereman menggunakan terminal sekrup plug-in.
5. Apa yang perlu diverifikasi sebelum meminta penawaran?
Verifikasi rating beban lebih yang diperlukan, protokol komunikasi, konfigurasi I/O, kondisi pemasangan, dan persyaratan koneksi untuk model yang tepat.
