Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tegangan input | 380 … 480 V +10 % -20 % |
| Frekuensi jaringan | 47 … 63 Hz |
| Daya terukur (LO) | 2.20 kW | 3.00 hp |
| Daya terukur (HO) | 1.50 kW | 2.00 hp |
| Frekuensi output untuk kontrol vektor | 0 … 240 Hz |
| Frekuensi output untuk kontrol V/f | 0 … 550 Hz |
| Komunikasi | PROFINET, EtherNet/IP |
| Konfigurasi I/O | 6 input digital, 2 output digital, 1 input analog diferensial, 1 output analog |
| Input keselamatan | 1 input digital fail-safe |
| Tingkat perlindungan | IP20 / UL open type |
| Ukuran rangka | FSAA |
Aplikasi
- Kontrol penggerak: Mendukung kontrol V/f linear, kuadratik, dan dapat diparameterkan, V/f dengan kontrol arus fluks, V/f ECO, serta kontrol vektor tanpa sensor.
- Komunikasi industri: Menyediakan komunikasi melalui PROFINET dan EtherNet/IP.
- Input dan output sinyal: Menyediakan input dan output sinyal digital serta analog melalui antarmuka I/O terintegrasi.
Fitur Utama
- Output beban rendah: Daya terukur: 2.20 kW | 3.00 hp pada beban rendah; arus terukur: 5.60 A.
- Output beban tinggi: Daya terukur: 1.50 kW | 2.00 hp pada beban tinggi; arus terukur: 4.10 A.

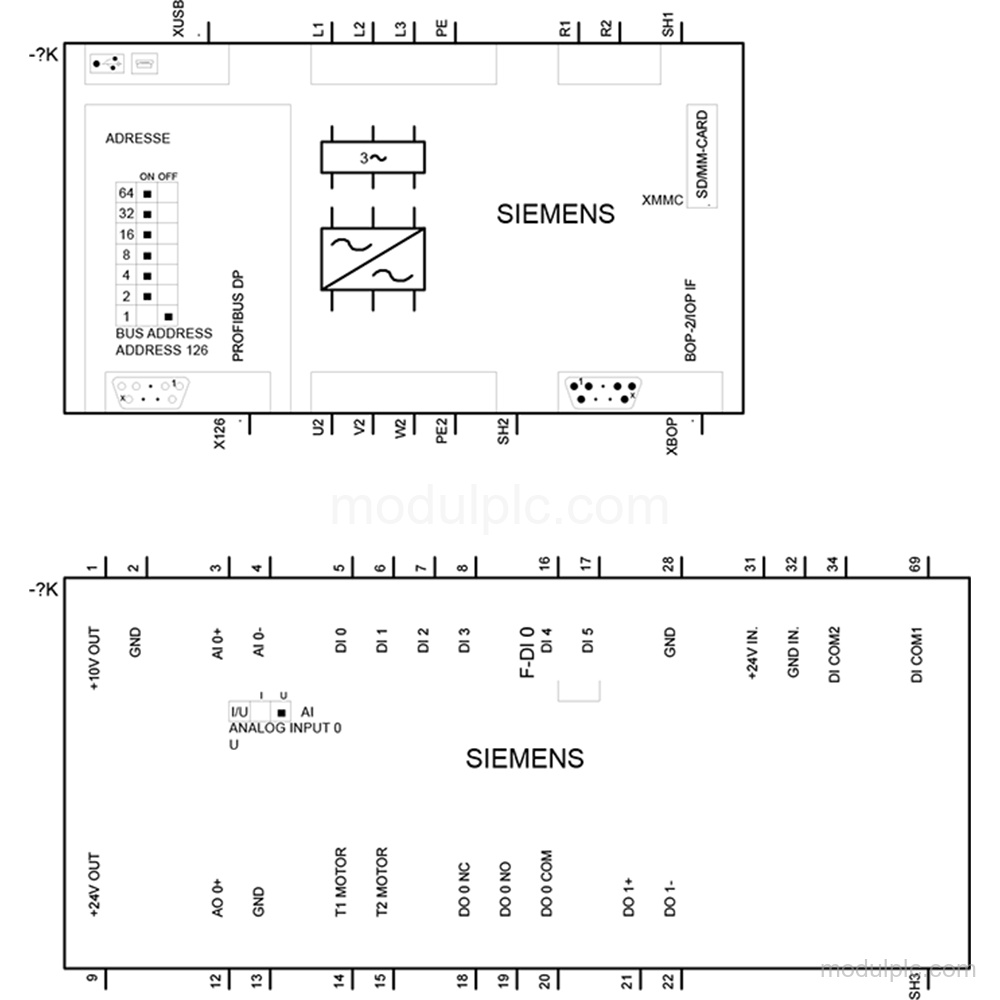

- Antarmuka I/O: Antarmuka I/O eksternal 24 V tanpa filter memiliki 6 input digital, 2 output digital, 1 input analog diferensial, dan 1 output analog.
- Komunikasi dan keselamatan: Komunikasi: PROFINET dan EtherNet/IP. Safe Torque Off terintegrasi dan 1 input digital fail-safe.
- Koneksi dan perlindungan: Terminal sekrup plug-in tersedia pada sisi jaringan, ujung motor, dan DC link. Tingkat perlindungan: IP20 / UL open type.
Pertanyaan yang Sering Diajukan
1. Protokol komunikasi apa yang didukung 6SL3210-1KE15-8UF2?
Produk ini mendukung PROFINET dan EtherNet/IP.
2. Berapa jumlah kanal I/O pada SINAMICS G120C ini?
Produk ini memiliki 6 input digital, 2 output digital, 1 input analog diferensial, dan 1 output analog. Produk ini juga memiliki 1 input digital fail-safe.
3. Berapa daya terukur beban rendah dan beban tinggi?
Daya terukur beban rendah adalah 2.20 kW | 3.00 hp, sedangkan daya terukur beban tinggi adalah 1.50 kW | 2.00 hp.
4. Terminal dan perlindungan apa yang dimiliki konverter ini?
Produk ini memiliki terminal sekrup plug-in pada sisi jaringan, ujung motor, dan DC link. Perlindungannya adalah IP20 / UL open type.
