Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tegangan input nominal | 380 … 480 V +10 % -20 % |
| Frekuensi jaringan | 47 … 63 Hz |
| Daya output nominal, beban lebih rendah | 2.20 kW | 3.00 hp |
| Input digital standar | 6 |
| Input digital fail-safe | 1 |
| Output digital | 2 |
| Input analog | 1 (Input diferensial) |
| Output analog | 1 (Output non-terisolasi) |
| Komunikasi | USS/MODBUS RTU |
| Proteksi | IP20 / UL open type |
Aplikasi
- Kontrol V/f: Mendukung kontrol V/f linear / kuadratik / dapat diparameterkan, V/f dengan kontrol arus fluks (FCC), dan V/f ECO linear / kuadratik.
- Kontrol vektor tanpa sensor: Mendukung kontrol vektor tanpa sensor untuk aplikasi kontrol drive.
Fitur Utama
- Input nominal: Input 3 AC, 380 … 480 V +10 % -20 %, dengan frekuensi jaringan 47 … 63 Hz.
- Daya beban lebih rendah dan lebih tinggi: Daya output nominal adalah 2.20 kW | 3.00 hp untuk beban lebih rendah dan 1.50 kW | 2.00 hp untuk beban lebih tinggi.

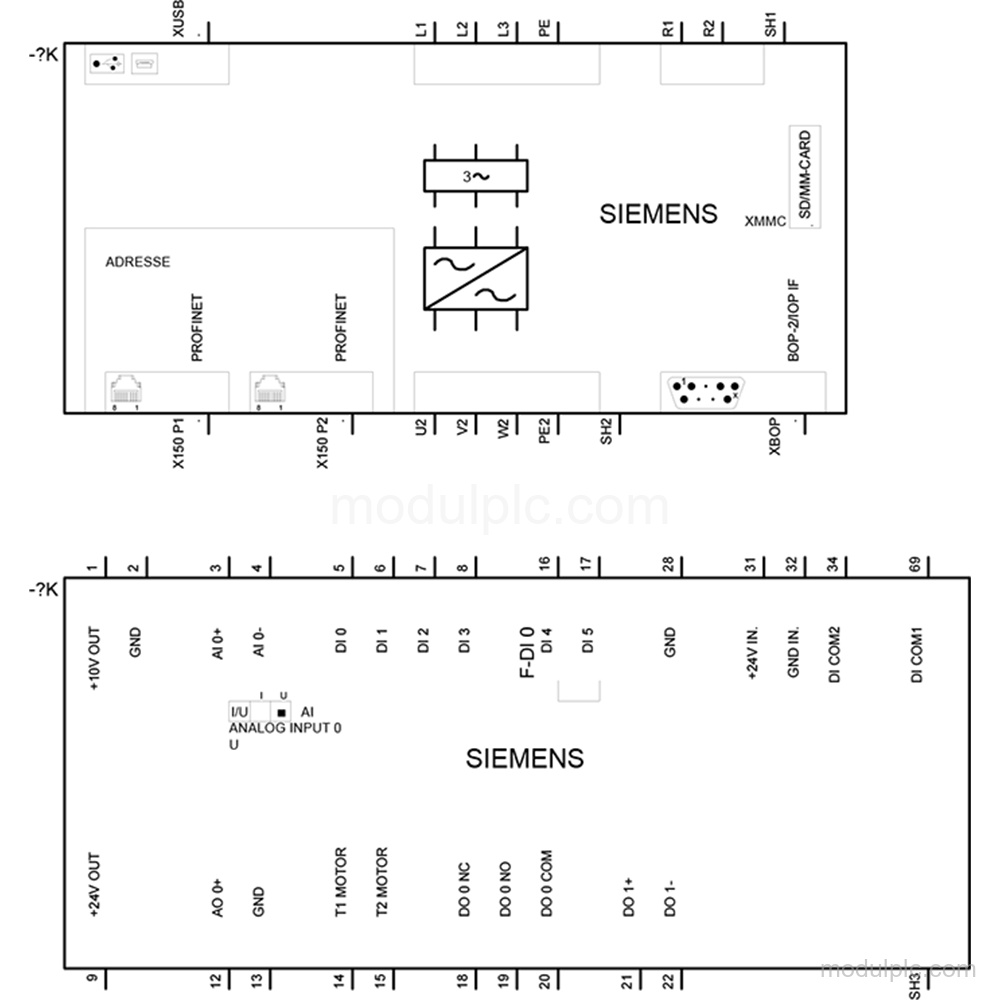

- Antarmuka I/O: Antarmuka I/O eksternal 24 V tanpa filter memiliki 6 input digital standar, 1 input digital fail-safe, 2 output digital, 1 input analog diferensial, dan 1 output analog non-terisolasi.
- Komunikasi dan keselamatan: Komunikasi menggunakan USS/MODBUS RTU, dan Safe Torque Off terintegrasi.
- Teknik kontrol: Mendukung V/f linear / kuadratik / dapat diparameterkan, V/f dengan kontrol arus fluks (FCC), V/f ECO linear / kuadratik, dan kontrol vektor tanpa sensor.
- Koneksi dan proteksi: Terminal sekrup plug-in tersedia untuk sisi jaringan, ujung motor, dan DC link. Proteksi adalah IP20 / UL open type; ukuran rangka adalah FSAA.
Pertanyaan yang Sering Diajukan
1. Catu input apa yang digunakan 6SL3210-1KE15-8UB2?
Produk ini menggunakan input 3 AC, 380 … 480 V +10 % -20 % pada 47 … 63 Hz.
2. Berapa jumlah titik I/O yang tersedia?
Antarmuka I/O memiliki 6 input digital standar, 1 input digital fail-safe, 2 output digital, 1 input analog diferensial, dan 1 output analog non-terisolasi.
3. Protokol komunikasi apa yang didukung?
Komunikasi menggunakan USS/MODBUS RTU.
4. Apa detail koneksi dan proteksinya?
Sisi jaringan, ujung motor, dan DC link menggunakan terminal sekrup plug-in. Proteksinya IP20 / UL open type, dengan ukuran rangka FSAA.
