Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | Konektor PROFIBUS |
| Antarmuka | RS 485 |
| Laju transmisi | 9.6 kbit/s hingga 12 Mbit/s |
| Koneksi kabel PROFIBUS | 2 |
| Koneksi komponen jaringan | 1 konektor Sub-D 9-pin |
| Koneksi kabel | Sekrup |
| Keluaran kabel | 35° |

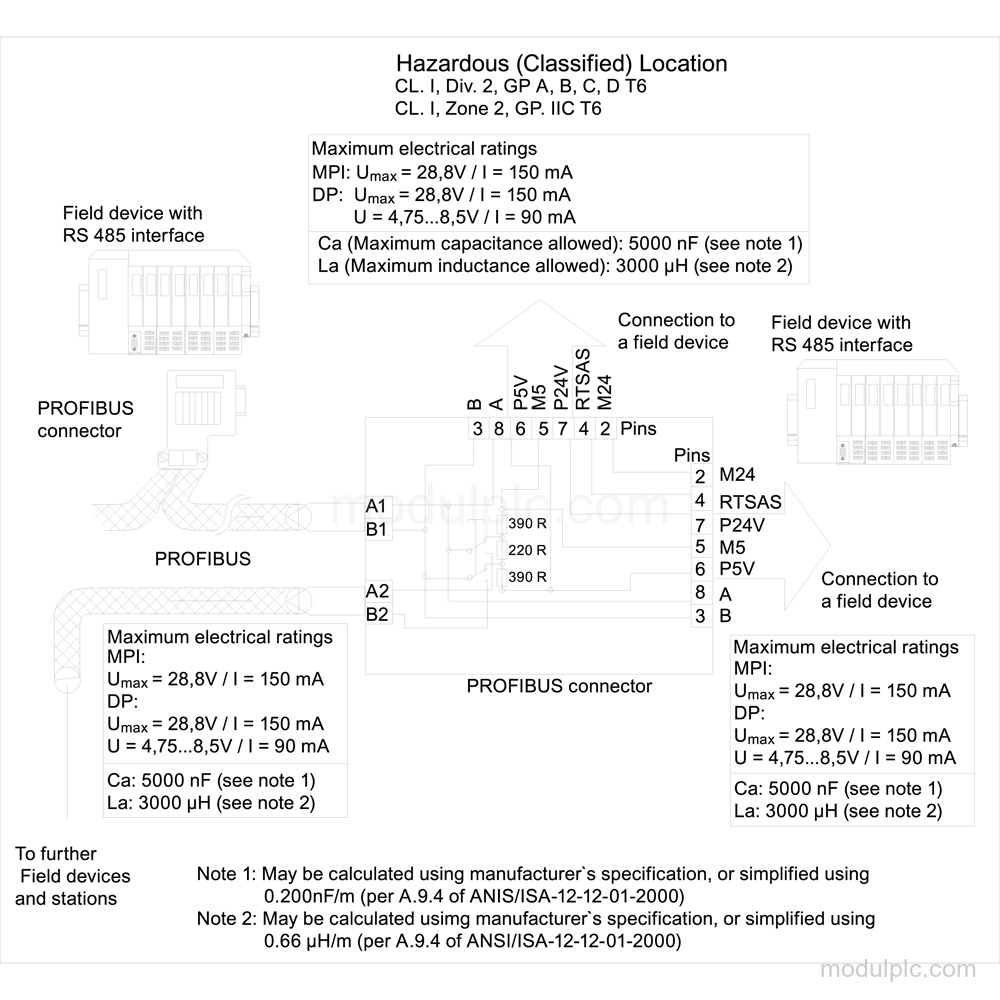

| Resistor terminasi | Terintegrasi dan dapat dihubungkan melalui sakelar geser |
| Kelas perlindungan | IP20 |
| Suhu saat operasi | -25 … +60 °C |
| Soket PG | Ya |
Aplikasi
- Koneksi stasiun PROFIBUS: Menghubungkan stasiun PROFIBUS ke kabel bus PROFIBUS.
Fitur Utama
- Koneksi PROFIBUS: Menghubungkan stasiun PROFIBUS ke kabel bus PROFIBUS.
- Laju transmisi: Mendukung 9.6 kbit/s hingga 12 Mbit/s dengan PROFIBUS DP.
- Koneksi listrik: Memiliki 2 koneksi sekrup untuk kabel PROFIBUS dan 1 konektor Sub-D 9-pin untuk komponen jaringan atau perangkat terminal.
- Resistor terminasi: Kombinasi resistor terintegrasi dan dapat dihubungkan melalui sakelar geser.
- Keluaran kabel dan pemasangan: Menyediakan keluaran kabel 35° dan mekanisme penguncian sambungan sekrup.

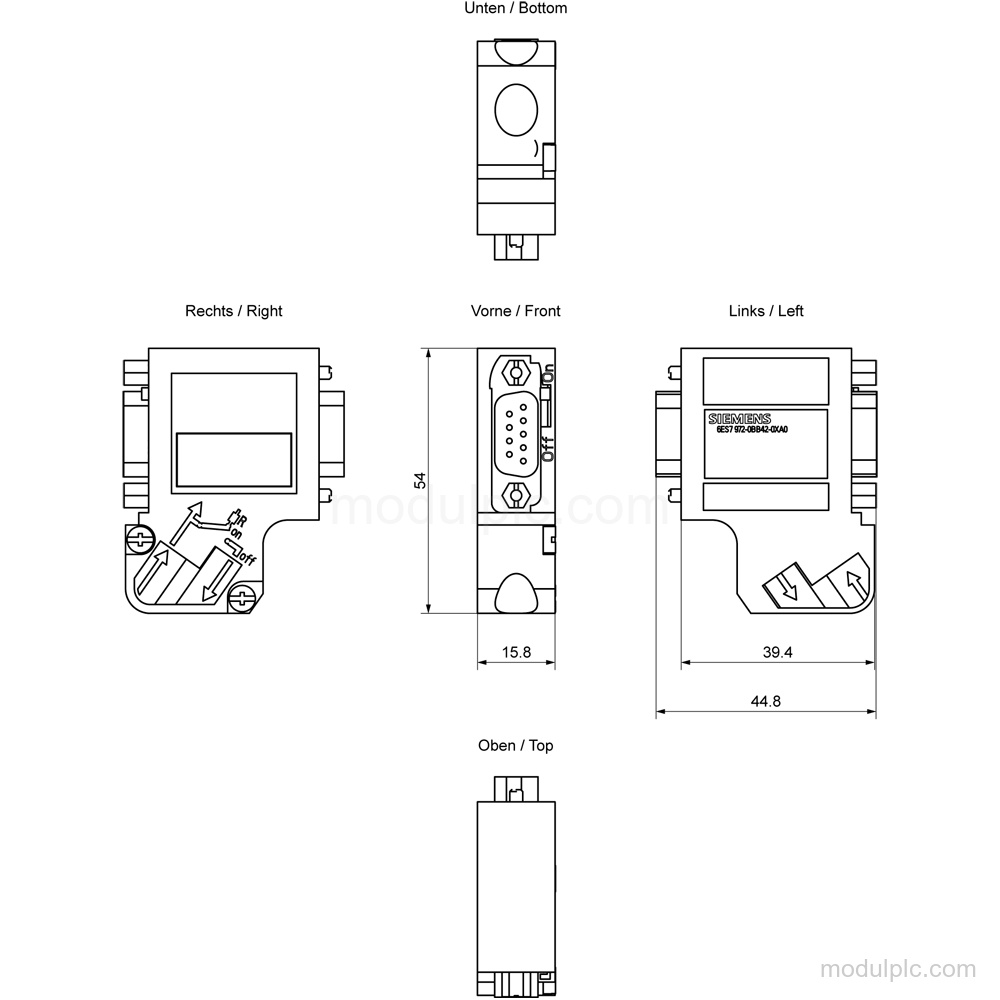

- Dimensi dan perlindungan: Berukuran lebar 15.8 mm, tinggi 54 mm, dan kedalaman 39.5 mm; kelas perlindungan IP20.
Pertanyaan yang Sering Diajukan
1. Apa fungsi Siemens 6ES7972-0BB42-0XA0?
Produk ini menghubungkan stasiun PROFIBUS ke kabel bus PROFIBUS.
2. Berapa laju transmisi yang didukung konektor PROFIBUS ini?
Produk ini mendukung 9.6 kbit/s hingga 12 Mbit/s dengan PROFIBUS DP.
3. Koneksi apa yang tersedia?
Produk ini memiliki 2 koneksi sekrup untuk kabel PROFIBUS dan 1 konektor Sub-D 9-pin untuk komponen jaringan atau perangkat terminal.
4. Apakah resistor terminasi dan soket PG tersedia?
Produk ini memiliki resistor terminasi terintegrasi yang dapat dihubungkan melalui sakelar geser serta soket PG.
