Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | konektor PROFIBUS |
| Antarmuka | RS 485 |
| Laju transfer | 9.6 kbit/s hingga 12 Mbit/s dengan PROFIBUS DP |
| Sambungan kabel PROFIBUS | 2 |
| Sambungan komponen jaringan atau peralatan terminal | 1 |
| Sambungan kabel | Sekrup |
| Konektor komponen jaringan | konektor sub D 9-pin |
| Keluaran kabel | 90° |

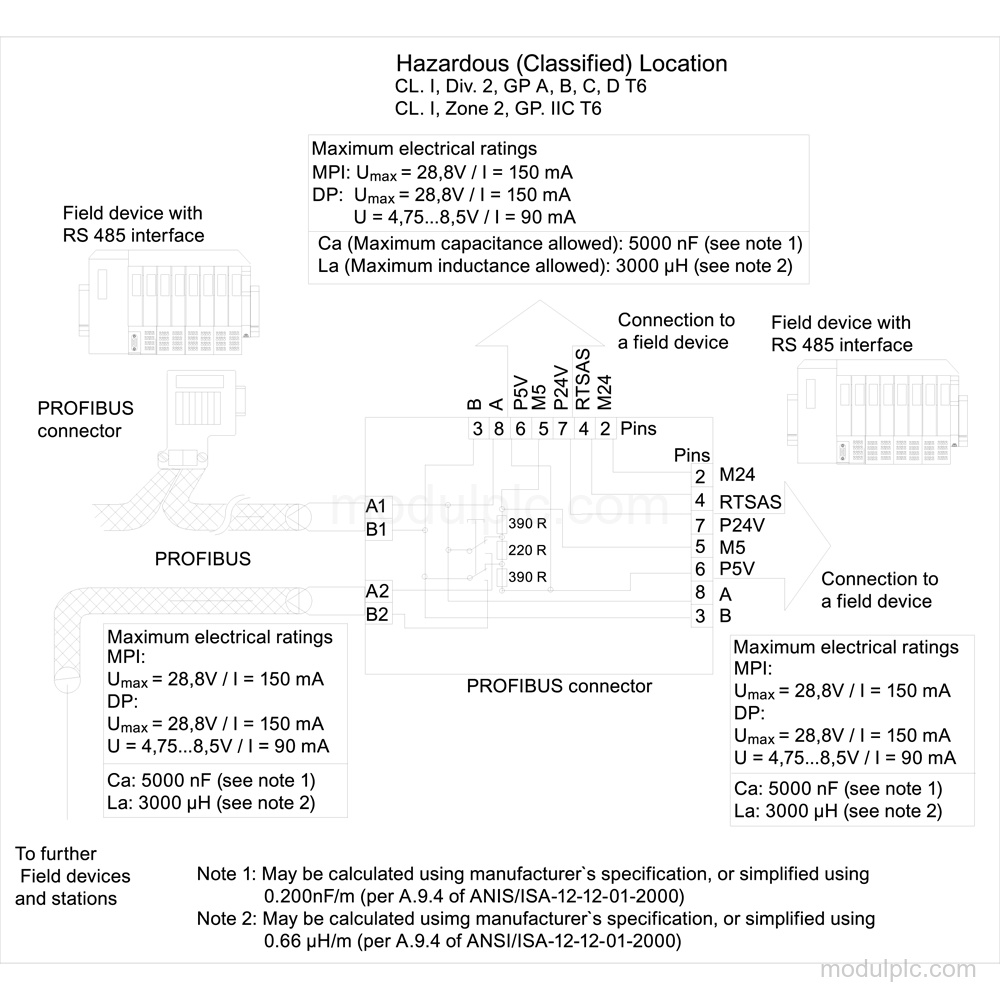

| Resistor terminasi | Kombinasi resistor terintegrasi, dapat disambungkan melalui sakelar geser |
| Kelas perlindungan | IP20 |
| Soket sambungan PG | Tidak |
Aplikasi
- Sambungan stasiun PROFIBUS: Menghubungkan stasiun PROFIBUS ke kabel bus PROFIBUS.
Fitur Utama
- Sambungan bus PROFIBUS: Menghubungkan stasiun PROFIBUS ke kabel bus PROFIBUS.
- Laju transfer: Mendukung 9.6 kbit/s hingga 12 Mbit/s dengan PROFIBUS DP.
- Sambungan listrik: Menyediakan 2 sambungan untuk kabel PROFIBUS dan 1 sambungan untuk komponen jaringan atau peralatan terminal.
- Konektor dan keluaran kabel: Menggunakan sambungan sekrup untuk kabel PROFIBUS, konektor sub D 9-pin untuk komponen jaringan atau peralatan terminal, dan keluaran kabel 90°.
- Resistor terminasi: Memiliki kombinasi resistor terintegrasi yang dapat disambungkan melalui sakelar geser.

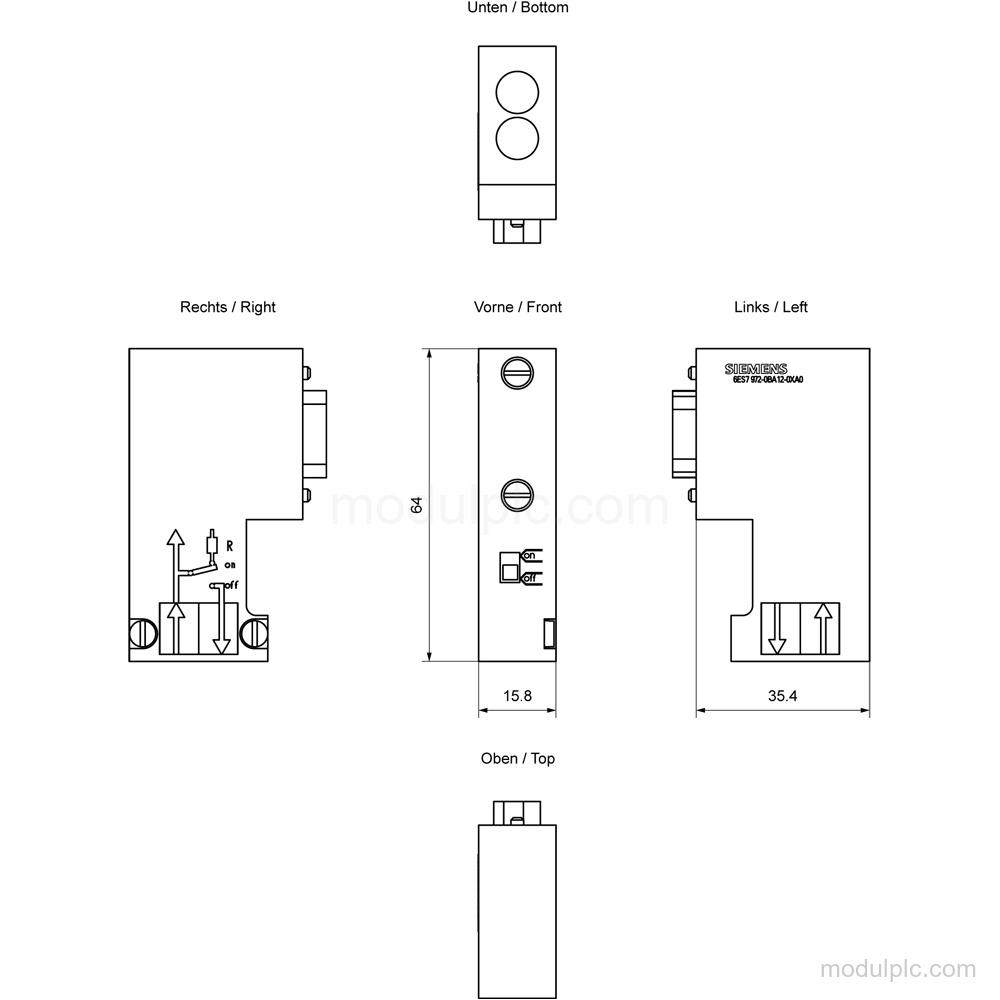

- Perlindungan dan dimensi: Kelas perlindungan IP20; dimensi 15.8 mm × 64 mm × 35.6 mm (L × T × D).
Pertanyaan yang Sering Diajukan
1. Apa fungsi Siemens 6ES7972-0BA12-0XA0?
Produk ini menghubungkan stasiun PROFIBUS ke kabel bus PROFIBUS.
2. Berapa laju transfer yang didukung konektor PROFIBUS ini?
Produk ini mendukung 9.6 kbit/s hingga 12 Mbit/s dengan PROFIBUS DP.
3. Sambungan apa saja yang tersedia?
Produk ini memiliki 2 sambungan untuk kabel PROFIBUS dan 1 sambungan untuk komponen jaringan atau peralatan terminal.
4. Konektor dan keluaran kabel apa yang digunakan?
Produk ini menggunakan sambungan sekrup untuk kabel PROFIBUS, konektor sub D 9-pin, dan keluaran kabel 90°.
5. Apakah konfigurasi ini memiliki soket sambungan PG?
Produk ini tanpa soket sambungan PG.
