Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | konektor PROFIBUS |
| Standar bus | PROFIBUS, RS 485 |
| Laju transfer | 9.6 kbit/s hingga 12 Mbit/s |
| Koneksi kabel PROFIBUS | 2 |
| Koneksi komponen jaringan | 1 |
| Koneksi kabel | Sekrup |
| Konektor komponen jaringan | konektor sub D 9-pin |
| FastConnect | Tidak |
| Keluaran kabel | 90° |
| Soket koneksi PG | Ya |

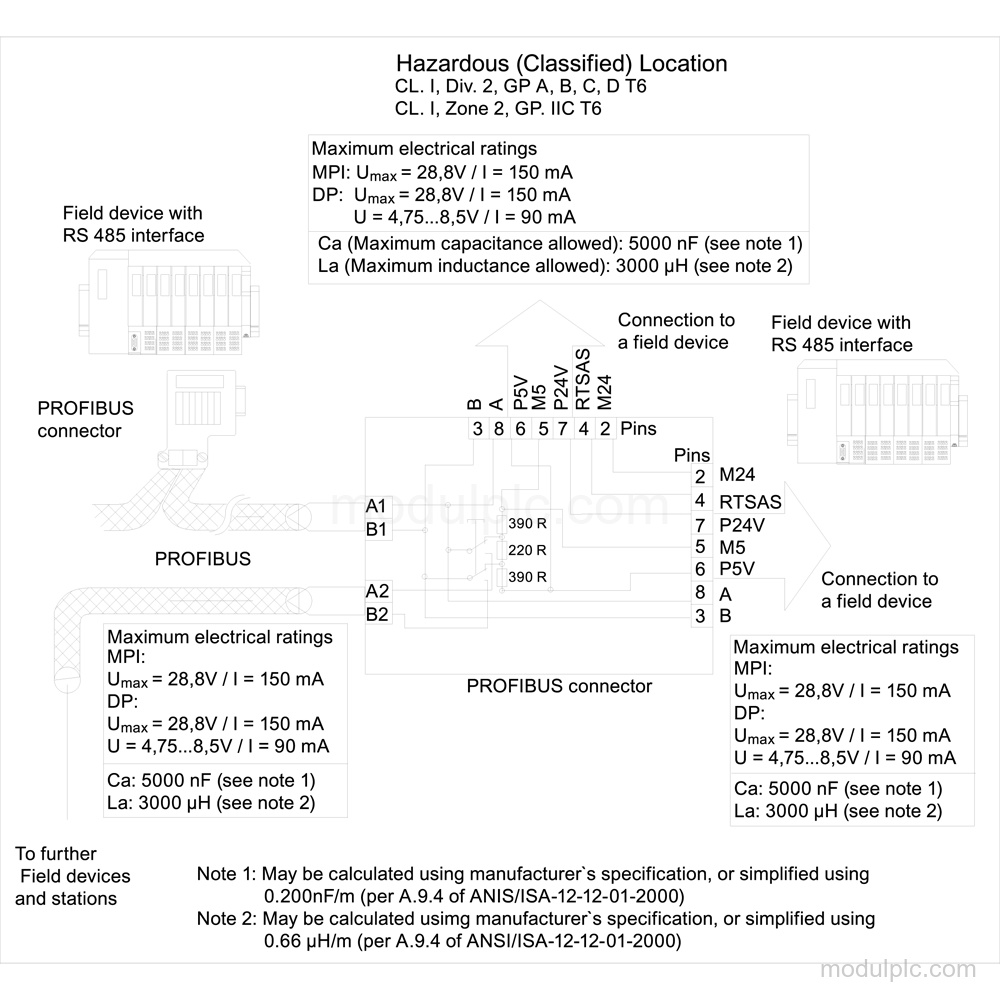

| Resistor terminasi | Kombinasi resistor terintegrasi, dapat dihubungkan melalui sakelar geser |
| Kelas perlindungan | IP20 |
Aplikasi
- Koneksi stasiun PROFIBUS: Untuk menghubungkan stasiun PROFIBUS ke kabel bus PROFIBUS.
Fitur Utama
- Koneksi PROFIBUS: Menghubungkan stasiun PROFIBUS ke kabel bus PROFIBUS menggunakan RS 485.
- Laju transfer: Mendukung 9.6 kbit/s hingga 12 Mbit/s dengan PROFIBUS DP.
- Koneksi listrik: Menyediakan 2 koneksi untuk kabel PROFIBUS dan 1 koneksi untuk komponen jaringan atau peralatan terminal.
- Konfigurasi konektor: Menggunakan koneksi sekrup untuk kabel PROFIBUS dan konektor sub D 9-pin untuk komponen jaringan atau peralatan terminal.
- Resistor terminasi: Kombinasi resistor terintegrasi dapat dihubungkan melalui sakelar geser.

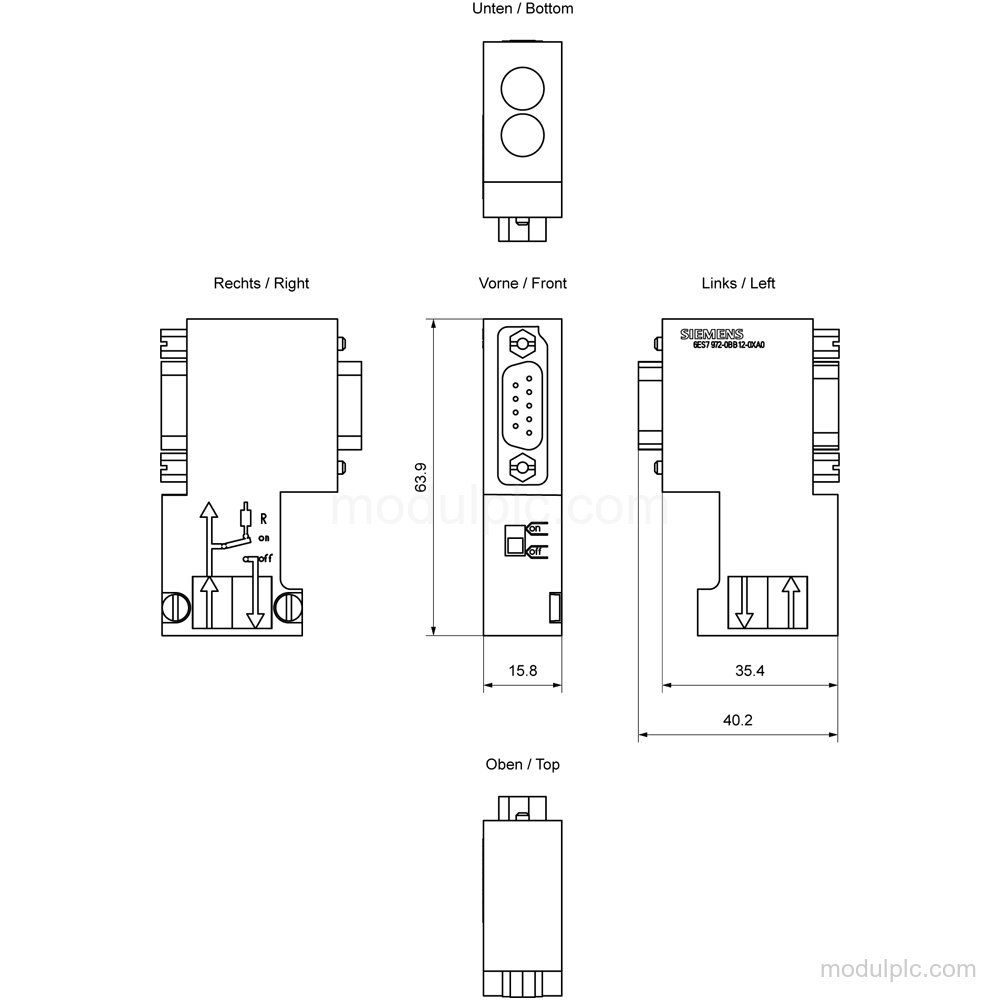

- Data mekanis dan lingkungan: Memiliki keluaran kabel 90°, perlindungan IP20, dan dimensi 15.8 mm x 64 mm x 35.6 mm.
Pertanyaan yang Sering Diajukan
1. Apa fungsi Siemens 6ES7972-0BB12-0XA0?
Produk ini menghubungkan stasiun PROFIBUS ke kabel bus PROFIBUS menggunakan RS 485.
2. Berapa laju transfer yang didukung konektor PROFIBUS ini?
Produk ini mendukung 9.6 kbit/s hingga 12 Mbit/s dengan PROFIBUS DP.
3. Koneksi apa yang tersedia?
Produk ini memiliki koneksi sekrup untuk kabel PROFIBUS, konektor sub D 9-pin untuk komponen jaringan atau peralatan terminal, dan soket koneksi PG.
