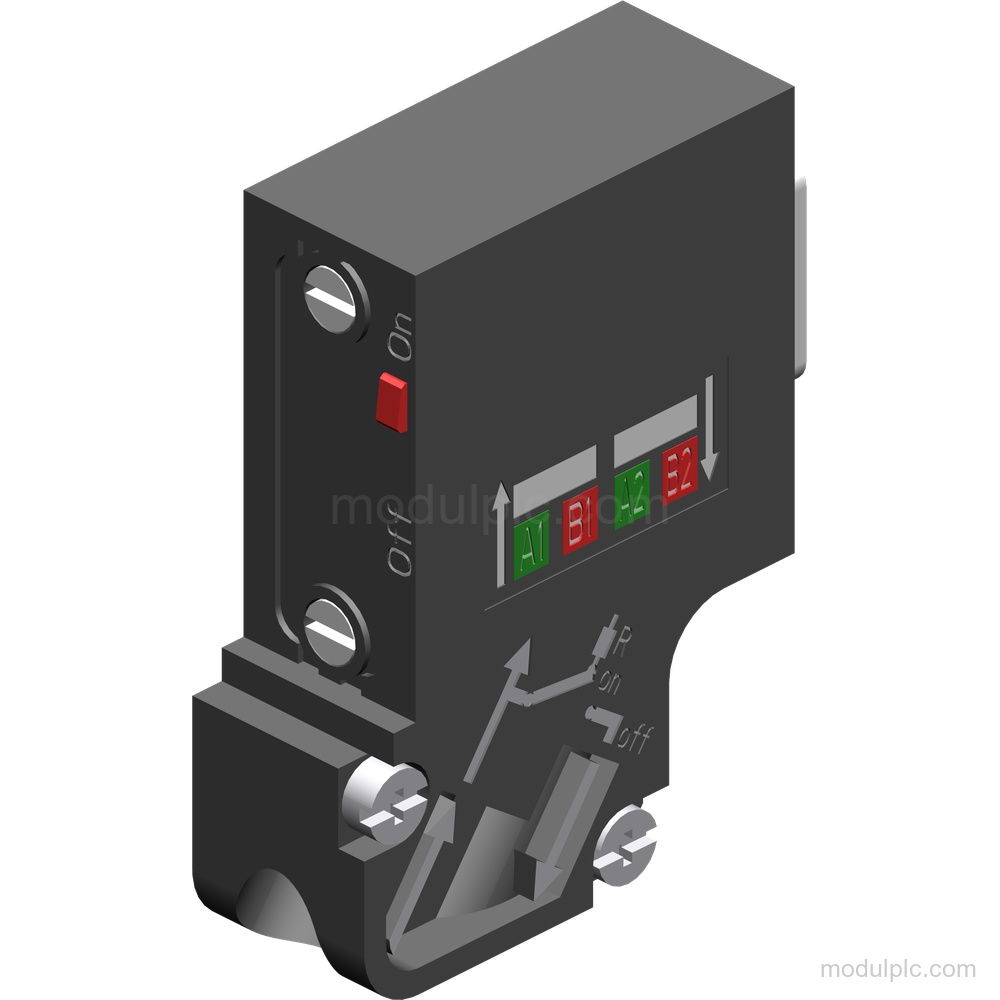

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | Konektor PROFIBUS |
| Laju transfer | 9.6 kbit/s hingga 12 Mbit/s |
| Koneksi kabel PROFIBUS | 2 |
| Koneksi komponen jaringan | 1 konektor sub D 9-pin |
| Koneksi listrik | Terminal penusuk isolasi terintegrasi untuk kabel instalasi PB FC 2-inti |
| Keluaran kabel | 35° |
| Port pemrograman | Tanpa port pemrograman |
| Kelas proteksi | IP20 |
Aplikasi
- Menghubungkan stasiun PROFIBUS: Menghubungkan stasiun PROFIBUS ke kabel bus PROFIBUS.
Fitur Utama
- Koneksi bus PROFIBUS: Menghubungkan stasiun PROFIBUS ke kabel bus PROFIBUS.
- Laju transfer: Mendukung 9.6 kbit/s hingga 12 Mbit/s dengan PROFIBUS DP.
- Koneksi listrik: Memiliki 2 terminal penusuk isolasi terintegrasi untuk kabel instalasi PB FC 2-inti dan 1 konektor sub D 9-pin untuk komponen jaringan atau peralatan terminal.
- FastConnect dan keluaran kabel: Menggunakan koneksi listrik FastConnect dan memiliki keluaran kabel 35°.

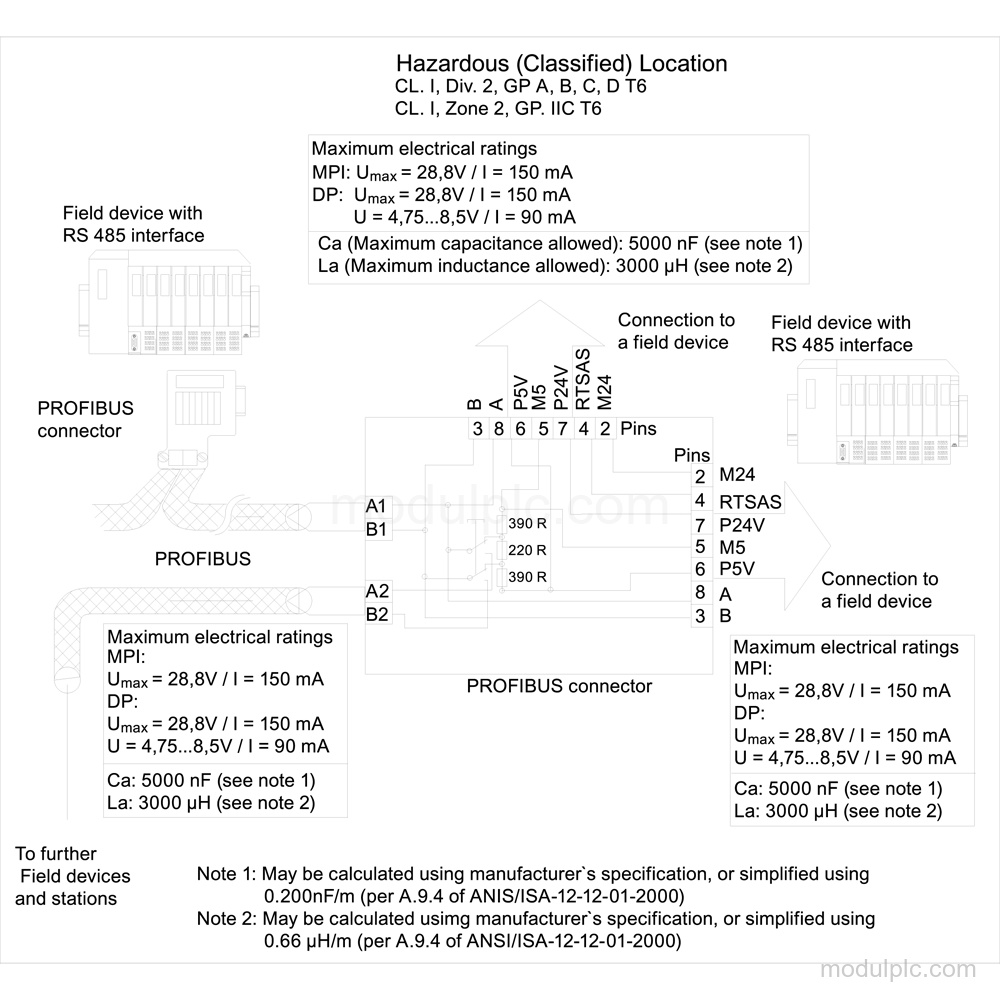

- Resistor terminasi: Memiliki kombinasi resistor terintegrasi yang dapat dihubungkan melalui sakelar geser.

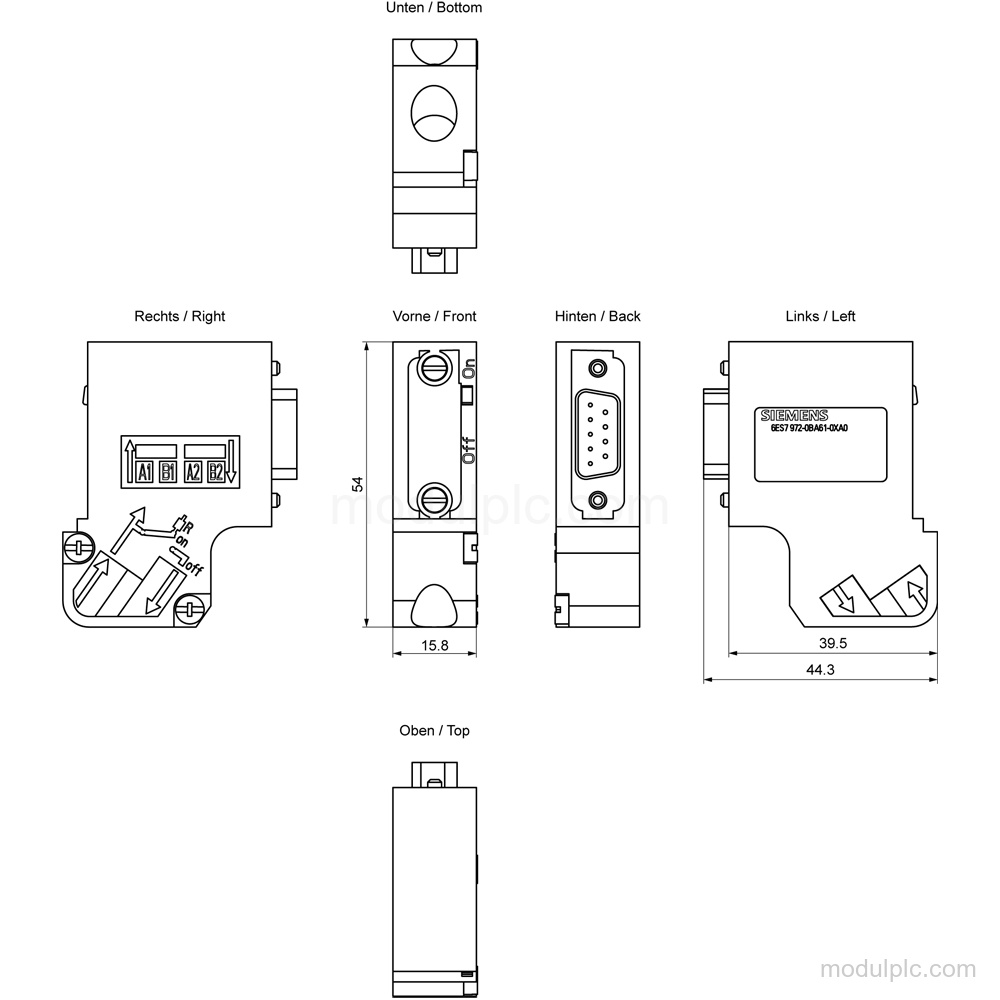

- Dimensi dan proteksi: Lebarnya 15.8 mm, tingginya 54 mm, dan kedalamannya 39.5 mm; kelas proteksi IP20.
Pertanyaan yang Sering Diajukan
1. Apa fungsi 6ES7972-0BA61-0XA0?
Konektor ini menghubungkan stasiun PROFIBUS ke kabel bus PROFIBUS.
2. Berapa laju transfer yang didukung konektor PROFIBUS ini?
Konektor ini mendukung 9.6 kbit/s hingga 12 Mbit/s dengan PROFIBUS DP.
3. Koneksi apa yang dimiliki konektor ini?
Konektor ini memiliki 2 terminal penusuk isolasi terintegrasi untuk kabel instalasi PB FC 2-inti dan 1 konektor sub D 9-pin untuk komponen jaringan atau peralatan terminal.
4. Apakah konektor ini memiliki port pemrograman?
Konektor ini tanpa port pemrograman.
