Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | CPU 1510SP-1 PN |
| Memori kerja | 200 kbyte untuk program; 1 Mbyte untuk data |
| Antarmuka PROFINET | 1; PROFINET IRT dengan switch 3 port terintegrasi |
| Antarmuka PROFIBUS | 1; melalui modul CM DP |
| Tegangan catu daya | 24 V DC nominal; 19.2 V hingga 28.8 V DC diizinkan |
| Konsumsi arus | 0.48 A nominal; 0.7 A maksimum |
| Performa bit | 6 ns |
| SIMATIC Memory Card | Diperlukan; 1 slot; memori muat plug-in hingga 32 Gbyte |
| Perangkat PROFINET IO | Maksimum 128; maksimum 64 dengan IRT |
| Koneksi PROFIBUS DP | Maksimum 48; masing-masing 4 dicadangkan untuk ES dan HMI |
Aplikasi
- Kontrol I/O terdistribusi: Mengontrol perangkat PROFINET IO sebagai PROFINET IO Controller dan berkomunikasi sebagai PROFINET IO Device.
- Komunikasi PROFIBUS DP: Beroperasi sebagai PROFIBUS DP master atau device melalui modul CM DP.
- Pertukaran data OPC UA: Menyediakan fungsi OPC UA Client dan Server untuk akses data, pemanggilan metode, alarm, dan kondisi.
- Diagnostik program dan sistem: Menyediakan entri buffer diagnostik, alarm program, alarm diagnostik sistem, trace, serta variabel status/kontrol.
Fitur Utama

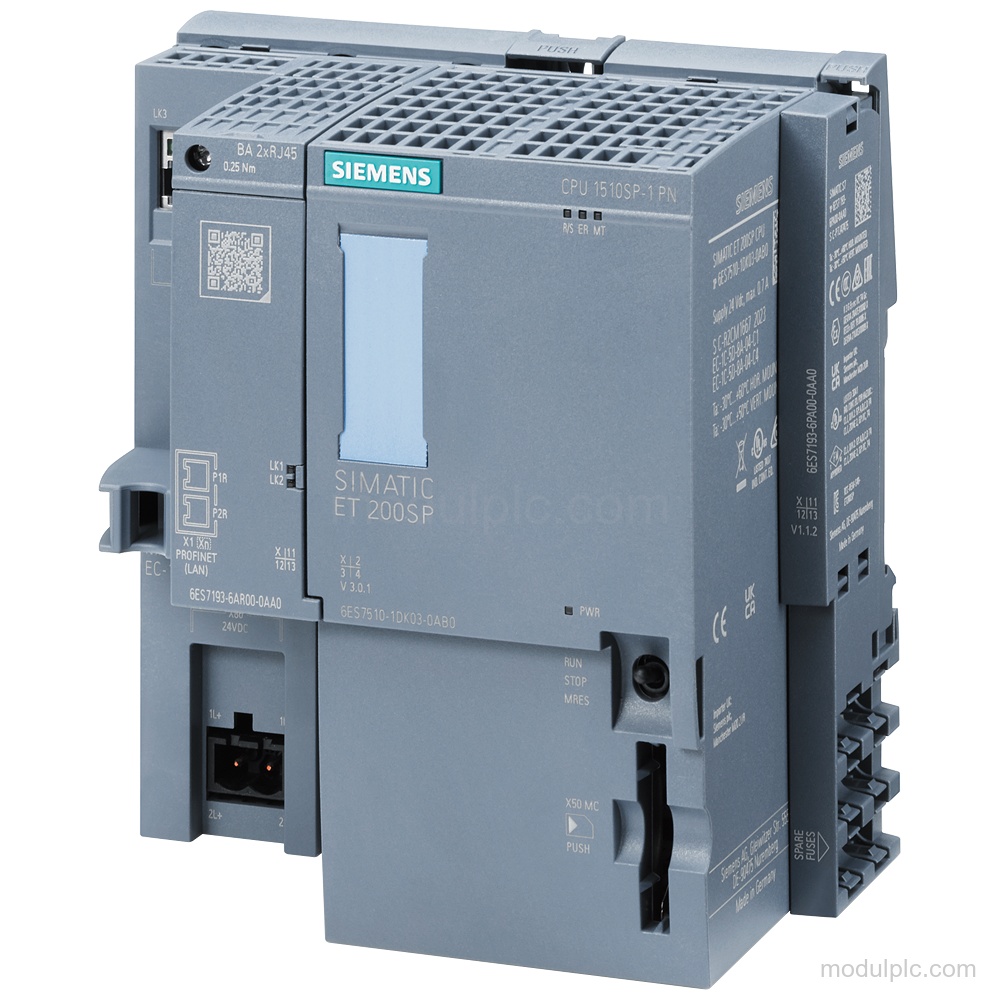

- CPU 1510SP-1 PN: Unit pemrosesan pusat untuk ET 200SP dengan memori kerja terintegrasi 200 kbyte untuk program dan 1 Mbyte untuk data.
- Antarmuka PROFINET IRT: 1 antarmuka PROFINET dengan switch 3 port terintegrasi dan performa bit 6 ns.
- Persyaratan kartu memori: Tersedia 1 slot untuk SIMATIC Memory Card yang diperlukan; memori muat plug-in hingga 32 Gbyte.
- Catu daya dan arus: Catu daya nominal 24 V DC; rentang yang diizinkan 19.2 V hingga 28.8 V DC, dengan konsumsi arus nominal 0.48 A dan konsumsi arus maksimum 0.7 A.
- Protokol komunikasi: Mendukung PROFINET IO Controller dan IO Device, PROFIBUS DP master dan device melalui modul CM DP, komunikasi SIMATIC, OPC UA, dan MODBUS TCP.

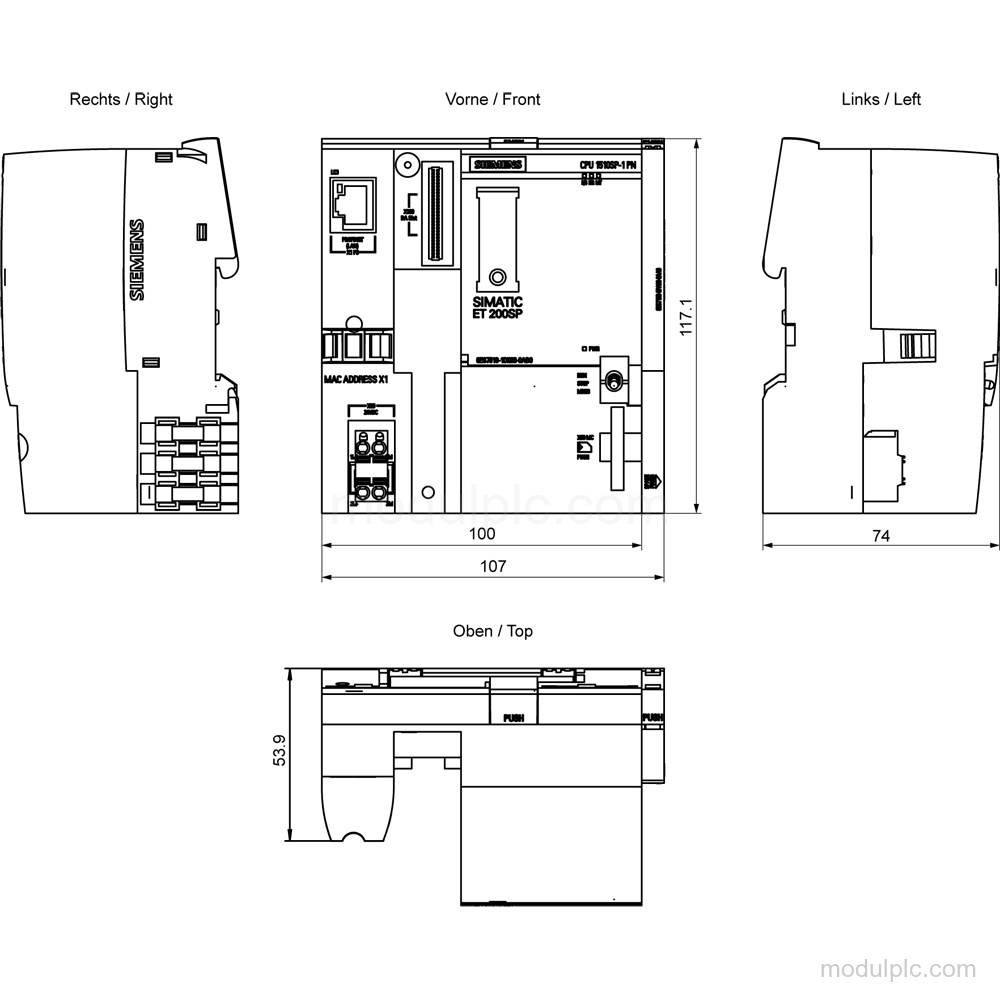

- Diagnostik dan pemasangan: Memiliki LED RUN/STOP, ERROR, MAINT, dan PWR, buffer diagnostik hingga 1 000 entri, serta dimensi 100 mm × 117 mm × 75 mm.
Pertanyaan yang Sering Diajukan
1. Apa fungsi 6ES7510-1DK03-0AB0?
Produk ini adalah unit pemrosesan pusat SIMATIC DP CPU 1510SP-1 PN untuk ET 200SP.
2. Berapa memori kerja CPU 1510SP-1 PN?
Produk ini memiliki memori kerja terintegrasi 200 kbyte untuk program dan 1 Mbyte untuk data.
3. Antarmuka PROFINET apa yang tersedia?
Produk ini memiliki 1 antarmuka PROFINET IRT dengan switch 3 port terintegrasi.
4. Apakah kartu memori diperlukan?
Ya. SIMATIC Memory Card diperlukan, dan CPU memiliki 1 slot kartu memori.
5. Apa yang harus diverifikasi sebelum memesan konfigurasi ini?
Verifikasi bahwa SIMATIC Memory Card dan BusAdapter yang diperlukan termasuk dalam konfigurasi yang dimaksud; BusAdapter diperlukan untuk port 1 dan port 2.
