Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | IM154-8F PN/DP CPU |
| Memori kerja terintegrasi | 512 kbyte |
| Tegangan catu, nominal | 24 V DC |
| Rentang tegangan beban | 20.4 V hingga 28.8 V DC |
| Port PROFINET | 3 |
| Laju transmisi PROFIBUS DP, maks. | 12 Mbit/s |
| Laju transmisi PROFINET IO Controller, maks. | 100 Mbit/s |
| Desain koneksi | 2x M12 B-coded; Ethernet: 2x M12 D-coded dan 1x RJ45 |
| Proteksi | IP65/67 |
| Kanal digital, input | 16 384 |
| Kanal digital, output | 16 384 |
Aplikasi
- Komunikasi PROFINET IO: Mendukung fungsi PROFINET IO Controller dan PROFINET IO device, termasuk fungsi controller dan device secara bersamaan.
- Komunikasi PROFIBUS DP: Mendukung fungsi master dan perangkat PROFIBUS DP, termasuk pertukaran data langsung sebagai subscriber.
- Operasi isokron: Mendukung mode isokron melalui antarmuka PROFIBUS DP atau PROFINET, tetapi tidak secara bersamaan.
Fitur Utama
- CPU dan memori kerja: CPU IM154-8F PN/DP dengan memori kerja terintegrasi 512 kbyte; memori kerja tidak dapat diperluas.

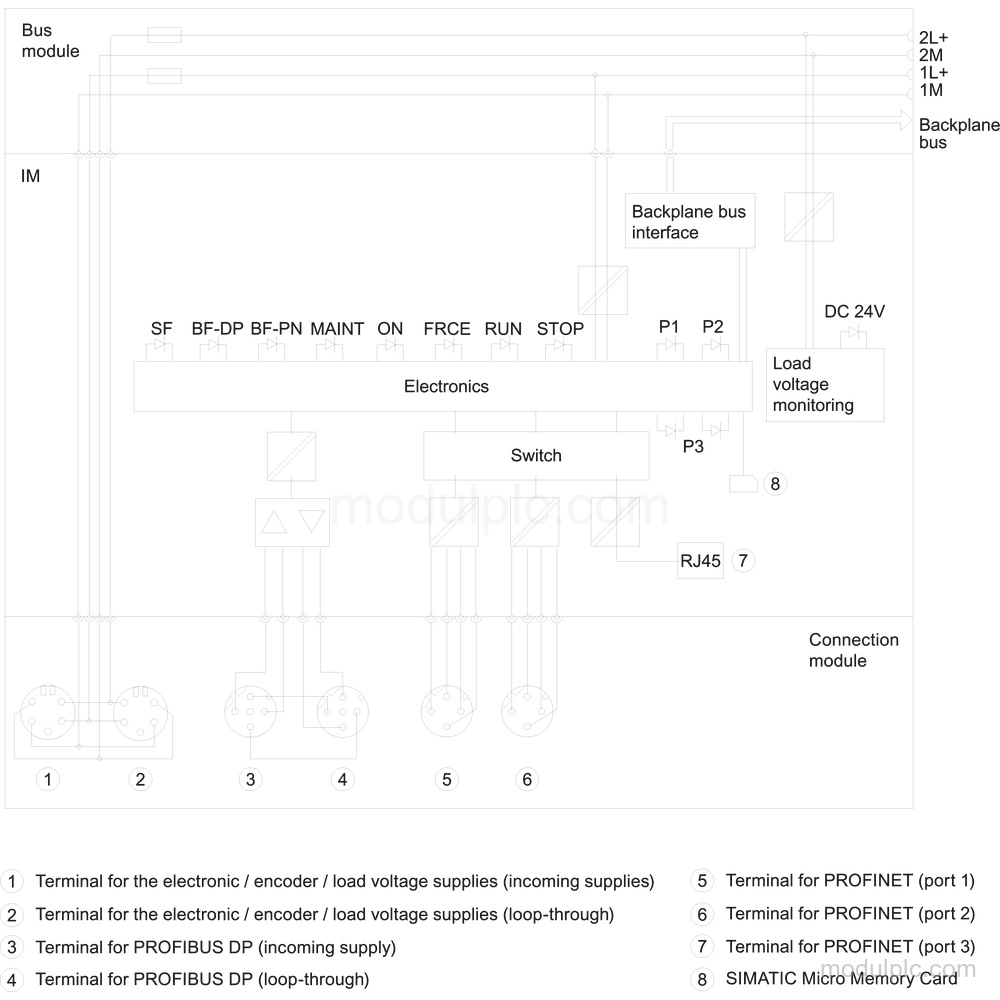

- Antarmuka PROFINET: Antarmuka PROFINET terintegrasi dengan 3 port, switch terintegrasi, serta koneksi Ethernet menggunakan 2x M12 D-coded dan 1x RJ45.
- Antarmuka PROFIBUS DP: Antarmuka RS 485 terintegrasi mendukung fungsi master dan perangkat PROFIBUS DP pada laju transmisi hingga 12 Mbit/s.
- Catu dan proteksi: Tegangan catu nominal adalah 24 V DC; rentang tegangan beban yang diizinkan adalah 20.4 V hingga 28.8 V DC, dengan proteksi polaritas terbalik dan proteksi IP65/67.
- Diagnostik dan pencadangan: CPU memiliki buffer diagnostik hingga 500 entri dan pencadangan program serta data bebas perawatan melalui MMC.
- Koneksi dan pemasangan: Desain koneksi adalah 2x M12 B-coded untuk antarmuka; Kartu Micro Memory Card dan modul koneksi diperlukan.
Pertanyaan yang Sering Diajukan
1. Apa fungsi Siemens 6ES7154-8FB01-0AB0?

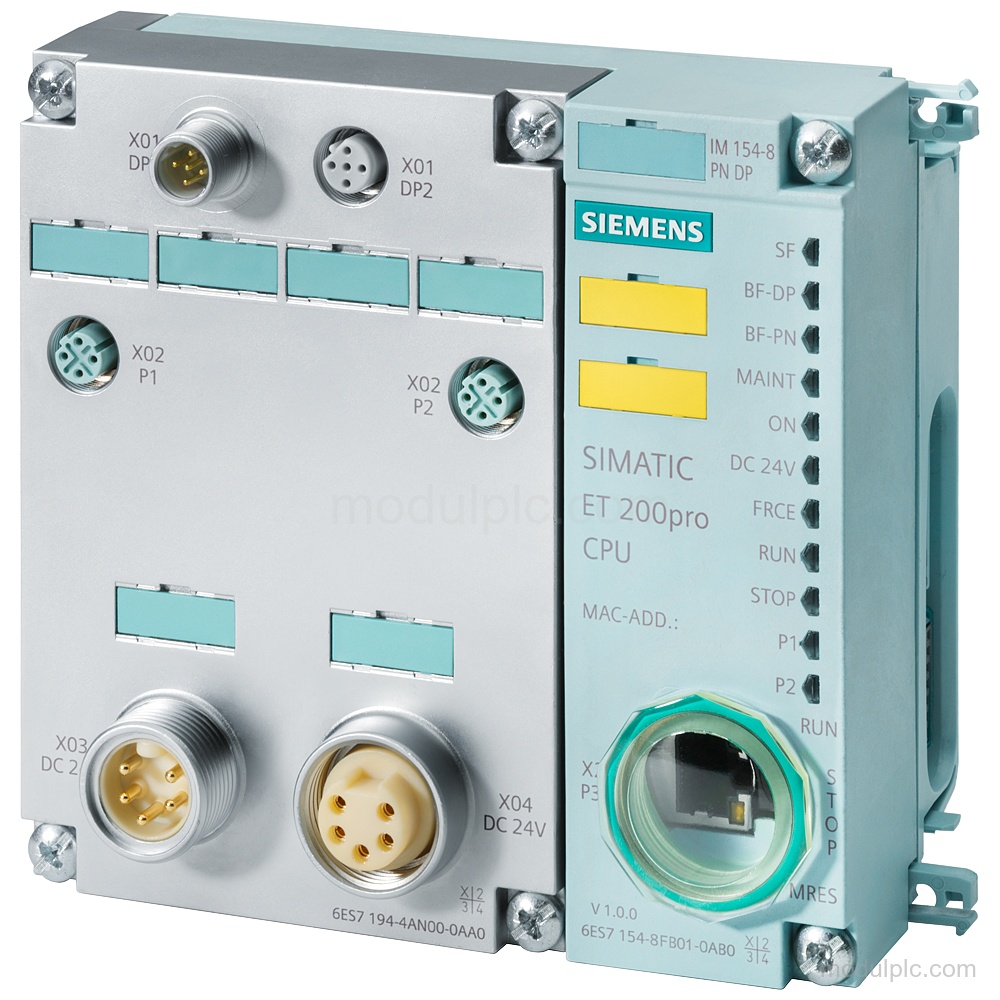

Produk ini adalah CPU IM154-8F PN/DP untuk ET 200 PRO dengan antarmuka master/slave PROFINET dan PROFIBUS DP terintegrasi.
2. Antarmuka dan konektor apa yang dimilikinya?
Produk ini memiliki 3 port PROFINET dengan koneksi Ethernet 2x M12 D-coded dan 1x RJ45, serta antarmuka RS 485 dengan desain koneksi 2x M12 B-coded.
3. Berapa tegangan catu CPU ini?
Tegangan catu nominal adalah 24 V DC. Rentang tegangan beban yang diizinkan adalah 20.4 V hingga 28.8 V DC.
4. Apa yang diperlukan untuk konfigurasi ini?
Kartu Micro Memory Card dan modul koneksi diperlukan; keduanya tidak termasuk dalam CPU.
