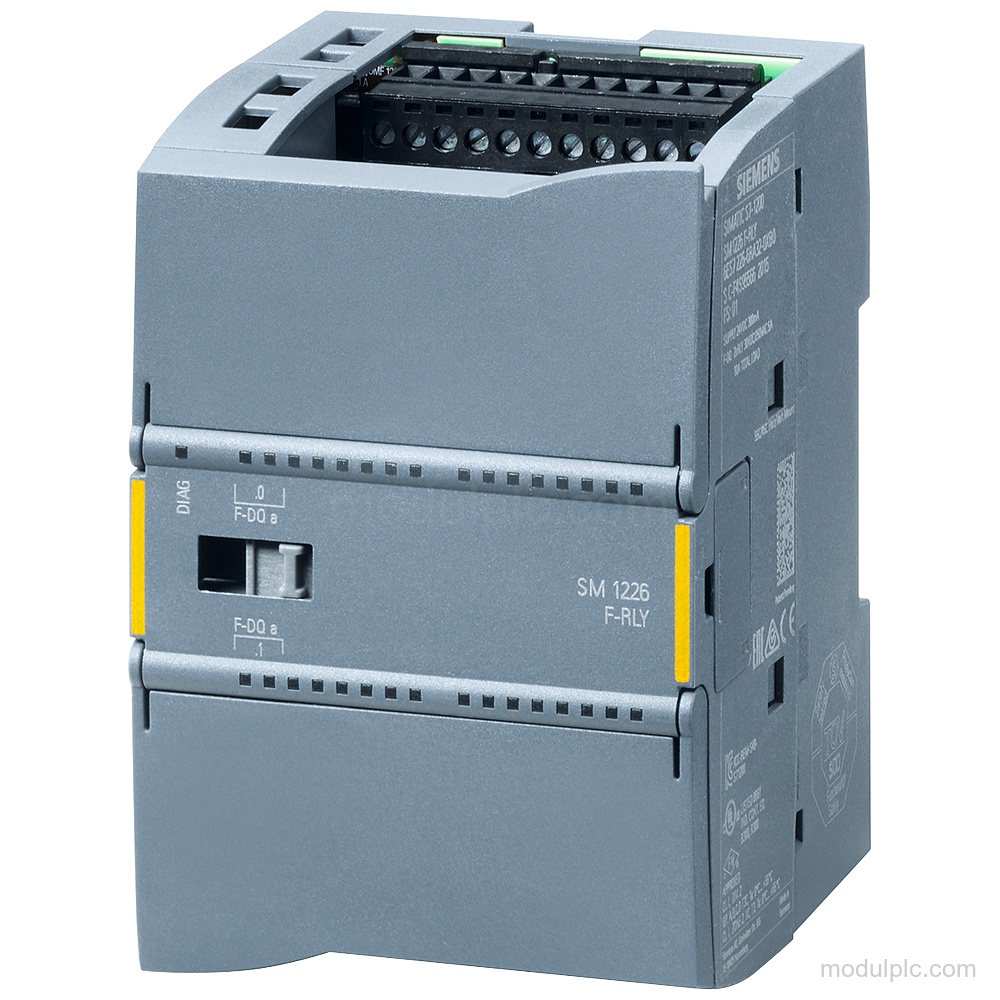

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | SM 1226, F-DQ 2x relay/5 A |
| Output relay | 2; 2 sirkuit per output |
| Tegangan output nominal, DC | 5 V DC hingga 30 V DC |
| Tegangan output nominal, AC | 5 V AC hingga 250 V AC |
| Arus output untuk sinyal "1" | Maksimum 5 A per sirkuit dan maksimum 10 A untuk semua sirkuit per modul |
| Tegangan suplai | 20.4 V hingga 28.8 V DC |
| Arus input bus backplane | Maksimum 120 mA pada 5 V DC |
| Kehilangan daya tipikal | 10 W |
| Indikasi status output | LED |
| Tingkat proteksi | IP20 |
Aplikasi
- Switching output relay: Mengendalikan sirkuit output melalui 2 output relay dengan arus output sinyal "1" hingga maksimum 5 A per sirkuit.
Fitur Utama
- Jenis output relay: SM 1226, F-DQ 2x relay/5 A dengan 2 output relay dan 2 sirkuit per output.
- Rentang tegangan output: Tegangan output nominal adalah 5 V DC hingga 30 V DC atau 5 V AC hingga 250 V AC.
- Arus output: Arus output yang diizinkan untuk sinyal "1" adalah maksimum 5 A per sirkuit dan maksimum 10 A untuk semua sirkuit per modul.
- PROFIsafe dan diagnostik: Modul ini memiliki PROFIsafe dan LED untuk indikasi status output.
- Suplai dan kehilangan daya: Tegangan suplai yang diizinkan adalah 20.4 V hingga 28.8 V DC; kehilangan daya tipikal adalah 10 W.
- Proteksi dan panjang kabel: Tingkat proteksi adalah IP20, dan panjang kabel maksimum adalah 200 m untuk kabel berpelindung maupun tanpa pelindung.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah output relay pada Siemens 6ES7226-6RA32-0XB0?
Modul ini memiliki 2 output relay, dengan 2 sirkuit per output.
2. Rentang tegangan output apa yang didukung modul output relay ini?
Tegangan output nominal adalah 5 V DC hingga 30 V DC atau 5 V AC hingga 250 V AC.
3. Berapa arus output yang diizinkan untuk sinyal "1"?
Arus output yang diizinkan adalah maksimum 5 A per sirkuit dan maksimum 10 A untuk semua sirkuit per modul.
