Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | SM 1226, F-DI 16×24 V DC |
| Kanal input digital | 16; 16 (1oo1) atau 8 (1oo2) |
| Tegangan catu daya nominal | 24 V DC |
| Tegangan catu daya yang diizinkan | 20.4 V DC hingga 28.8 V DC |
| Tegangan input sinyal "0" | -30 V DC hingga +5 V DC |
| Tegangan input sinyal "1" | 15 V DC hingga 30 V DC |
| Komunikasi | PROFIsafe |
| Proteksi | IP20 |
Fitur Utama
- Input digital fail-safe: SM 1226, F-DI 16×24 V DC dengan 16 input digital; setiap pasangan input dapat ditetapkan sebagai satu kanal 1oo2 atau dua kanal 1oo1 terpisah.
- Rentang tegangan sinyal: Tegangan input adalah -30 V DC hingga +5 V DC untuk sinyal "0" dan 15 V DC hingga 30 V DC untuk sinyal "1".
- Catu daya dan diagnostik: Tegangan catu daya nominal adalah 24 V DC, dengan rentang yang diizinkan 20.4 V DC hingga 28.8 V DC. LED menunjukkan status input.

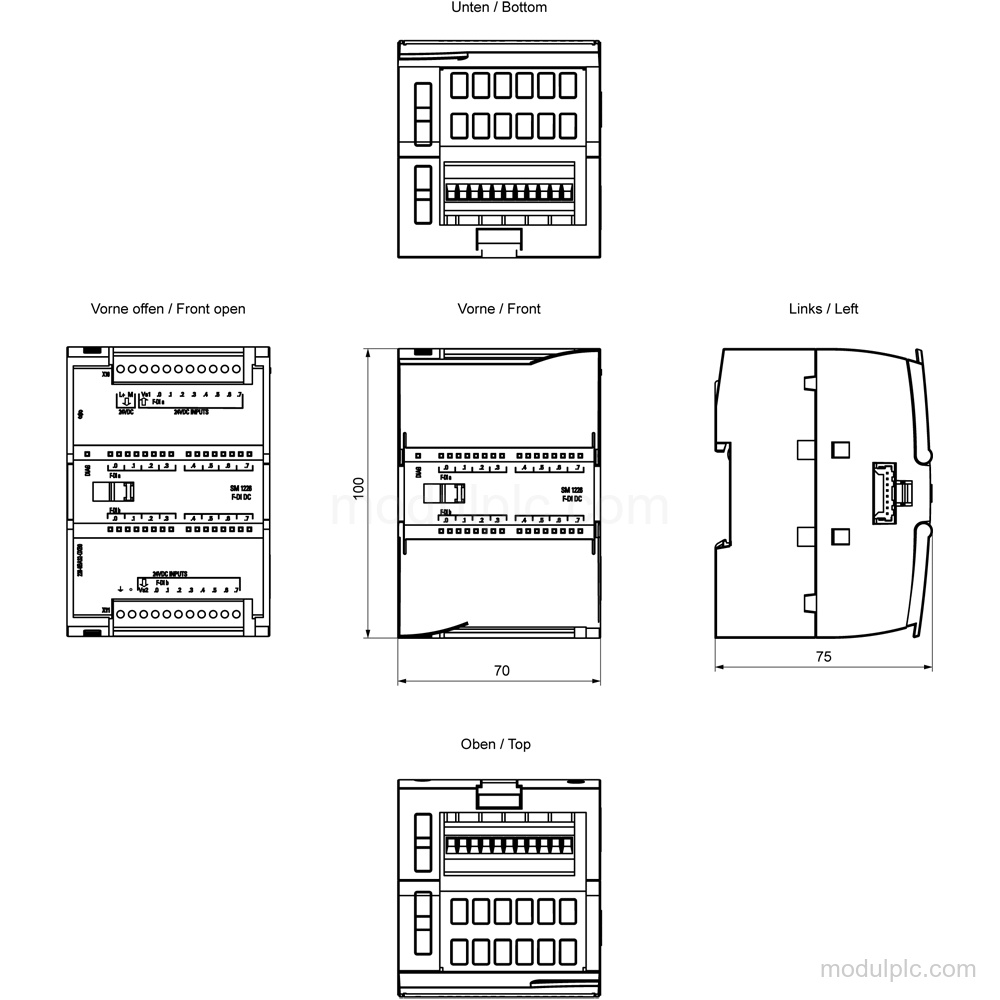

- Instalasi dan proteksi: Modul memiliki lebar keseluruhan 70 mm, proteksi IP20, dan mendukung 16 input hingga 50 °C untuk instalasi horizontal atau hingga 40 °C untuk instalasi vertikal.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input digital pada Siemens 6ES7226-6BA32-0XB0?
Modul ini memiliki 16 input digital, yang dapat dikonfigurasi sebagai 16 (1oo1) atau 8 (1oo2). Setiap pasangan input dapat ditetapkan sebagai satu kanal 1oo2 atau dua kanal 1oo1 terpisah.
2. Rentang tegangan sinyal apa yang didukung SM 1226 F-DI 16×24 V DC?
Untuk sinyal "0", tegangan input adalah -30 V DC hingga +5 V DC. Untuk sinyal "1", nilainya 15 V DC hingga 30 V DC.
3. Berapa catu daya yang diperlukan modul ini?
Tegangan catu daya nominal adalah 24 V DC, dengan rentang yang diizinkan 20.4 V DC hingga 28.8 V DC. Catu daya menurut NEC Class 2 tidak diperlukan.
